На острове Аль-Яс, крупнейшем природном острове Объединенных Арабских Эмиратов, был построен тематический парк «Ferrari World», служащий как центр досуга и развлечений.
Согласно проектной концепции от компании Benoy включает в себя здание под обширной кровлей не только окружную трассу Формулы 1, но и торговый центр размером 300 000 м², квартирные дома, причалы для яхт, а также несколько роскошных отелей и два поля для гольфа.
Весь парк был построен в два этапа. Первый этап был завершен в 2009 году, а второй в 2014.
Выдающейся чертой парка «Ferrari World» затем является его кровля, конструкция которой состоит из пространственного каркаса MERO и занимает собой площадь около 195 000 м². Со своими 170 000 стержнями и 42 200 узлами она затем является самым большим когда-либо построенным пространственным каркасом.
MERO-TSK International GmbH & Co. KG, Вюрцбург, Германия
www.mero-tsk.de

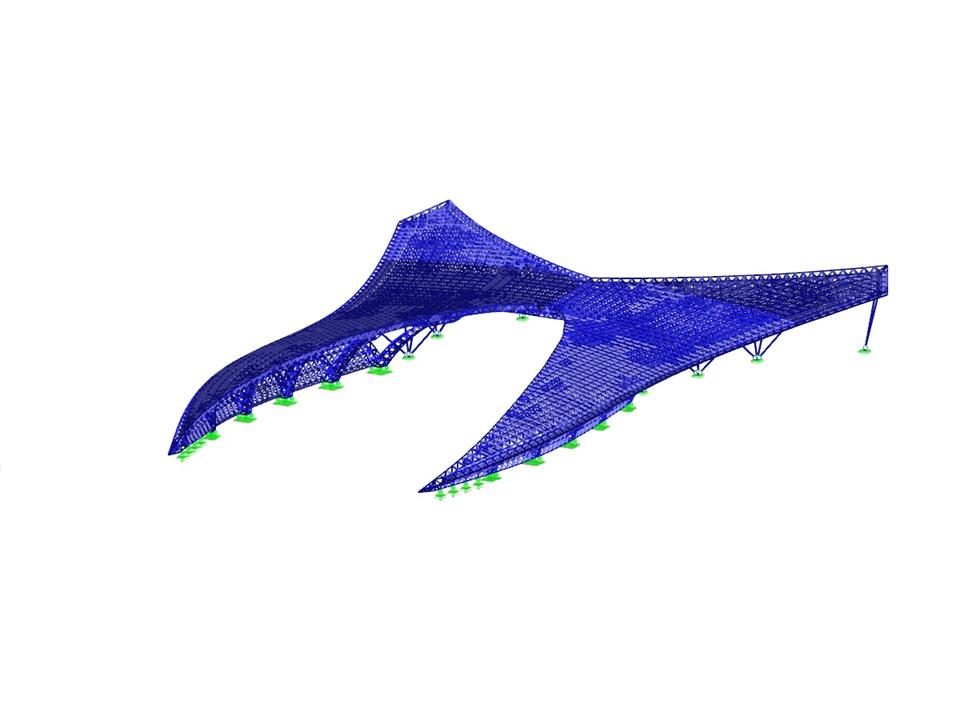

Ферменная конструкция в программе RSTAB (© MERO-TSK)
Согласно проектной концепции от компании Benoy включает в себя здание под обширной кровлей не только окружную трассу Формулы 1, но и торговый центр размером 300 000 м², квартирные дома, причалы для яхт, а также несколько роскошных отелей и два поля для гольфа.
Весь парк был построен в два этапа. Первый этап был завершен в 2009 году, а второй в 2014.
Выдающейся чертой парка «Ferrari World» затем является его кровля, конструкция которой состоит из пространственного каркаса MERO и занимает собой площадь около 195 000 м². Со своими 170 000 стержнями и 42 200 узлами она затем является самым большим когда-либо построенным пространственным каркасом.
MERO-TSK International GmbH & Co. KG, Вюрцбург, Германия
www.mero-tsk.de
Ферменная конструкция в программе RSTAB (© MERO-TSK)
Стальная конструкция кровли
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 5687 |
Количество стержней | 22828 |
Количество загружений | 24 |
Количество сочетаний нагрузок | 55 |
Количество расчетных сочетаний | 2 |
Общий вес | 1166,691 t |
Размеры (метрические) | 224,402 x 298,688 x 32,338 m |
Размеры (имперские) | 736.23 x 979.95 x 106.1 feet |
Версия программы | 6.03.16 |
