Płyta czołowa jest stalową płytą umieszczoną na górnym końcu słupa, prostopadle lub nachylonie do osi pręta, w ten sposób uzupełniając przekrój.
Do usztywnienia

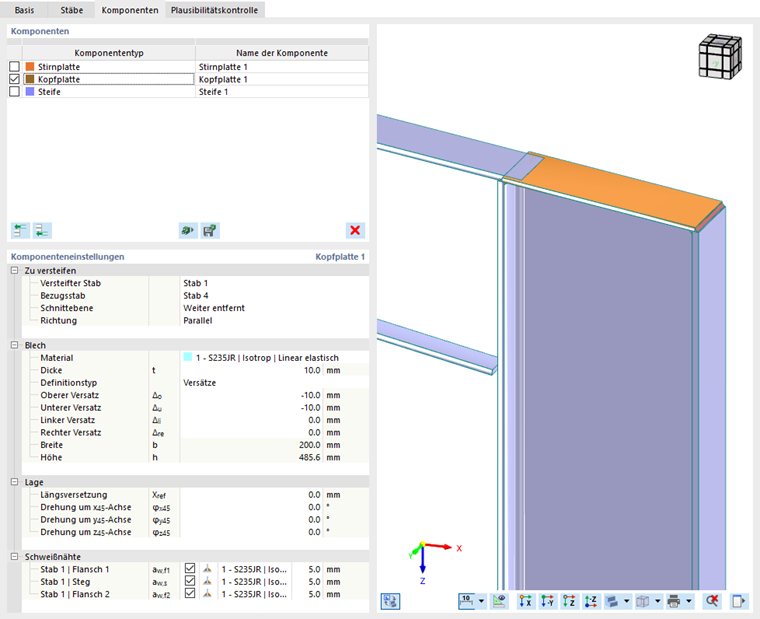

Pierwsza kategoria ustawień komponentów umożliwia zarządzanie informacjami o prętach i typie przekroju.

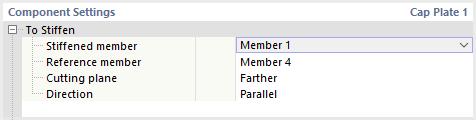

Należy określić, który z prętów połączonych z węzłem jest odpowiedni dla blachy czołowej jako 'pręt usztywniony'. Zazwyczaj jest to kolumna. 'Pręt odniesienia' jest opcjonalny. Jest to jednak przydatne, gdy belka jest połączona pod kątem: Kąt nachylenia jest następnie automatycznie stosowany do ścinania blachy czołowej.
W przypadku definiowania pręta odniesienia (na przykład belkę poziomą) można wybrać płaszczyznę przekroju ': Może on znajdować się na bardziej odległym końcu (na górze głowicy słupa) lub na bliższym końcu połączenia (na dolnym pasie dźwigara). Z kolei 'Kierunek' określa, czy blacha czołowa jest umieszczona równolegle do pasa dźwigara, czy prostopadle do słupa. Parametry te są szczegółowo opisane w rozdziale Member.
Płyta
W tej kategorii można zdefiniować właściwości płyty. Spośród zdefiniowanych materiałów należy wybrać odpowiedni materiał lub zdefiniować go za pomocą przycisku
, aby zastosować grubość z określonej powierzchni w oknie graficznym. Następnie należy wprowadzić grubość blachy czołowej.

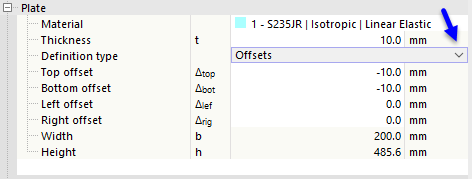

Geometria blachy czołowej może być zdefiniowana przez 'Odsunięcia' lub 'Wymiary i położenie'. Wybierz odpowiednią opcję z listy.
Odsunięcia
Podstawowy rozmiar blachy wynika z wymiarów przekroju dołączanego pręta. Definiując 'Odsunięcie' w czterech kierunkach, można zdefiniować, jak daleko blacha czołowa wystaje poza pole ograniczające przekroju. W ostatnich wierszach podana jest wynikowa szerokość i wysokość; wartości tych nie można modyfikować.

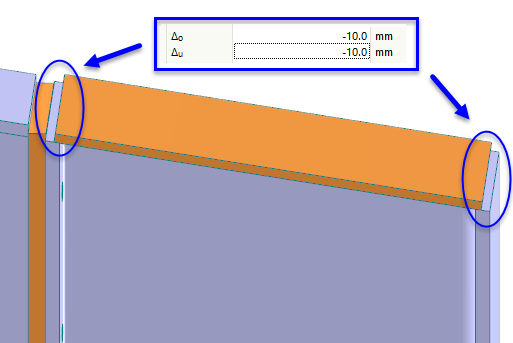

Za pomocą ujemnych odsunięć Δo i Δu można zdefiniować podcięcia w blasze czołowej, wymagane do wykonania spoiny.
Wymiary i położenie

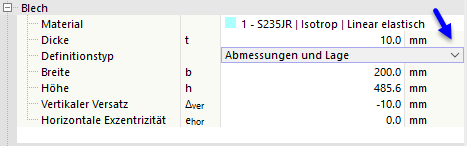

Rozmiar płyty można zdefiniować bezpośrednio. Pozycja ta odnosi się do usztywnionego pręta, przy czym offset pionowy jest mierzony od górnej krawędzi słupa (strona przekroju ujemnej osi z), a poziomy mimośród od środka ciężkości pręta.
Pozycja
W tej kategorii można umieścić blachę czołową w pewnej odległości od końca pręta i ją obrócić. Jeżeli jednak został zdefiniowany pręt odniesienia, nie ma potrzeby ręcznego dostosowywania blachy czołowej. Parametry wynikają automatycznie z położenia pręta odniesienia oraz ze specyfikacji w kategorii Aby usztywnić.

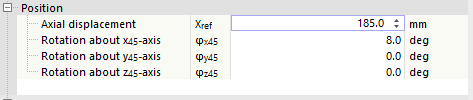

'Przemieszczenie osiowe' odnosi się do węzła definicji pręta. W zależności od orientacji pręta wartości odległości muszą być wprowadzone jako dodatnie lub ujemne. Podczas przesuwania płyty czołowej przesuwany jest również koniec pręta, bez konieczności stosowania przekroju pręta.
Korzystając z kątów φ, można wykonać 'obrót' nakładki. Osie x, y i z odnoszą się do układu współrzędnych blachy czołowej, który można wyświetlić w grafice po prawej stronie, klikając przycisk
, aby zastosować grubość z określonej powierzchni w oknie graficznym.
Spoiny
Ostatnia kategoria określa spoiny, z którymi połączona jest blacha czołowa na krawędziach przekroju słupa. W przypadku dezaktywacji jednego z pól wyboru spoina nie zostanie umieszczona na odpowiednim fragmencie przekroju.
Kliknięcie w kolumnie po prawej stronie pola wyboru powoduje otwarcie listy typów spoin. Do wyboru dostępne są różne typy spoin pachwinowych i czołowych. W przypadku spoin pachwinowych należy określić grubość spoiny.
