Szczegóły warunku projektowego

Wyniki obliczeń można łatwo przeanalizować w tabelach i grafikach modeli oraz przygotować do dokumentacji. Ponadto można wyświetlić w osobnym oknie wzory wraz z wartościami, a tym samym sprawdzić obliczenia.

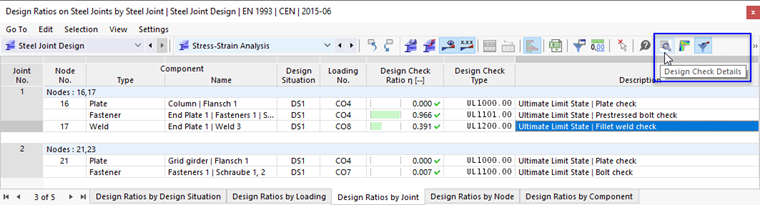

Szczegóły obliczeń można otworzyć w tabelach wyników w kategorii 'Wymiarowanie połączeń stalowych', korzystając z jednej z następujących opcji:

  • Ikona Szczegóły obliczeniowe na pasku narzędzi tabeli
  • Dwukrotne kliknięcie w wierszu wyników
Informacje

Szczegóły warunku projektowego są dostępne dla wyników analizy naprężeniowo-odkształceniowej i analizy wyboczenia, a nie dla wyników analizy sztywności.

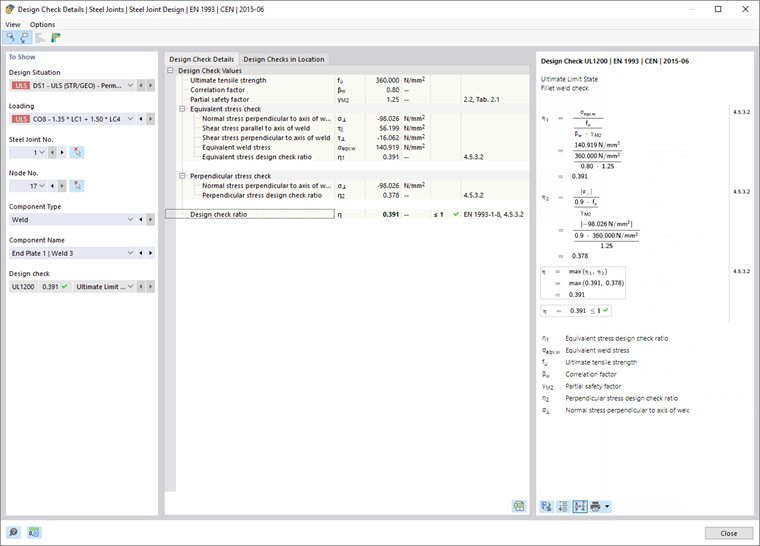

W oknie dialogowym 'Szczegóły warunku projektowego' wyświetlane są równania wraz z pośrednimi wynikami obliczeń, które dotyczą wyniku wybranego w tabeli.

W środkowej części okna znajdują się szczegółowe wyniki, a w prawej kolumnie wzory do kontroli obliczeń.

Wyświetlanie

W sekcji po lewej stronie można określić parametry wiersza tabeli, który jest wybierany po otwarciu okna. W ten sposób użytkownik ma kontrolę nad sytuacją obliczeniową, połączeniem stalowym, decydującym komponentem i kryterium obliczeniowym.

Aby sprawdzić szczegóły dla innej konfiguracji przypadku, zawsze można dostosować parametry na listach wyboru - sytuację obliczeniową, obciążenie, połączenie stalowe, węzeł, typ elementu, element, sprawdzenie warunków projektowych. Połączenie stalowe lub węzeł można też otworzyć za pomocą przycisku Wybierz Indywidualnie można też określić graficznie w oknie roboczym.

Wskazówka

Można również wyświetlić inne szczegóły obliczeń, wybierając odpowiedni wiersz wyników w tabeli - bez zamykania okna dialogowego 'Szczegóły obliczeń'.

Szczegóły obliczeń

Główne parametry wejściowe, wartości pośrednie i wyniki obliczeń są przedstawione w postaci drzewa, w głównym obszarze zakładki Szczegóły kontroli obliczeń. W ten sposób można zrozumieć szczegóły przeprowadzonych kontroli obliczeń.

Wartości pośrednie można również sprawdzić, korzystając z po prawej stronie wzorów. Po kliknięciu wiersza kategorii „Wartości obliczeniowe“ w ramce zostanie wyróżniony odpowiedni wzór obliczeniowy.

Warunki projektowe w punkcie

Zakładka Obliczenia w położeniu ma drugorzędne znaczenie dla wyników wymiarowania połączenia stalowego.

Wzory warunku projektowego

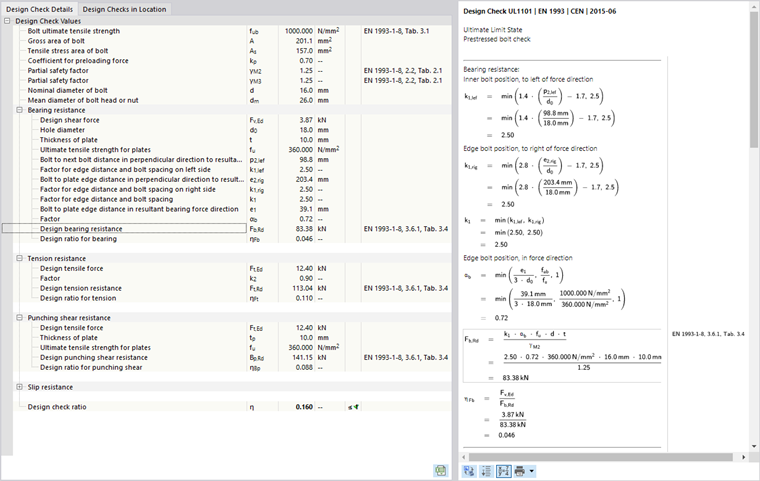

W prawej sekcji znajdują się najważniejsze wzory do określania wartości pośrednich oraz stosunku η kryterium obliczeniowego (patrz Rys. Szczegóły obliczeniowe i wzory obliczeniowe z wartościami). Po kliknięciu wzoru w szczegółach warunku obliczeń po lewej stronie zostaje wybrana odpowiednia linia.

Można użyć funkcji Przełącz widok wzoru w dolnej części można przełączać między symbolami wzoru a wartościami numerycznymi za pomocą przycisku Widok podsumowania wzoru będzie przedstawiać skróconą wersję równania obliczeniowego.

Wzory kontroli warunków projektowych można również wykorzystać w dokumentacji. Na liście przycisk Natychmiast wydrukuj można wybrać różne opcje drukowania wzorów.

The Widok modelu Przełącza między wzorami a widokiem modelu W ten sposób można szybko zlokalizować lokalizację obliczeń w modelu.

Menu "Widok" i "Opcje"

Za pomocą menu można otworzyć kolejne okno dialogowe do analizy wyników lub do sterowania widokiem. Alternatywnie można użyć odpowiednich przycisków. Przyciski mają następujące funkcje:

Ikona Funkcja
Wybrać obiekt w grafice Synchronizuje szczegóły warunku projektowego z obiektami wybranymi w tabeli
Wyświetlanie obiektu w tabelach Synchronizuje tabelę wyników z wyborem szczegółów warunku projektowego
pasek odniesienia Wyświetla lub ukrywa kolorową skalę relacji w zakładce Warunki projektowe w położeniu
Wyświetlanie wyników w połączeniu stalowym Otwiera 'Wyniki w połączeniu stalowym'
