Os resultados dos dimensionamentos podem ser facilmente avaliados em tabelas e gráficos do modelo e preparados para documentação. Além disso, o utilizador pode ver as fórmulas relevantes para o dimensionamento incluindo os valores numa janela separada e, assim, controlar especificamente os dimensionamentos.

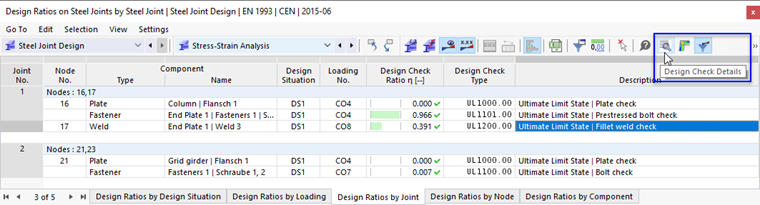

Pode abrir os detalhes de dimensionamento na tabela de resultados da categoria 'Dimensionamento de ligação de aço' utilizando uma das seguintes opções:
- botão
na barra de ferramentas da tabela
- Duplo clique numa linha de resultados

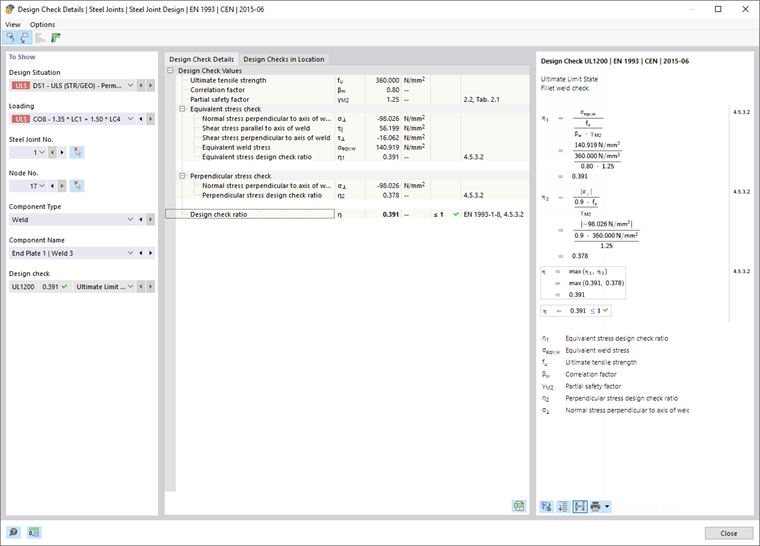

Na caixa de diálogo 'Detalhes da verificação do dimensionamento', são apresentadas as equações de dimensionamento incluindo os resultados intermédios do dimensionamento que se aplicam ao resultado seleccionado na tabela.
É possível ver os resultados detalhados na área central e as fórmulas de verificação na coluna da direita.
Apresentação
Na secção à esquerda, pode especificar os parâmetros da linha da tabela que é selecionada quando abre a janela. Desta forma, tem o controlo sobre a situação de dimensionamento, a ligação de aço, o componente determinante e o critério de dimensionamento.
Se pretende verificar os detalhes para uma constelação de casos diferente, pode sempre ajustar os parâmetros nas listas de seleção – situação de dimensionamento, carregamento, ligação de aço, nó, tipo de componente, componente, verificação. Também é possível abrir a ligação de aço ou um nó com o botão
pode ser determinada graficamente na janela de trabalho.
Detalhes de verificação
Os principais parâmetros de entrada, os valores intermédios e os resultados do dimensionamento são listados numa estrutura em árvore na área principal do separador Detalhes da verificação de dimensionamento. Desta forma, é possível compreender melhor os detalhes das verificações realizadas.
Os valores intermédios também podem ser verificados na tabela [[#formula
- à direita. Ao clicar numa linha da categoria "Valores de cálculo", a fórmula de verificação correspondente é destacada no moldura.
Verificações na posição
O separador Dimensionamento na posição tem uma importância secundária para os resultados do dimensionamento de ligações de aço.
Fórmulas de dimensionamento

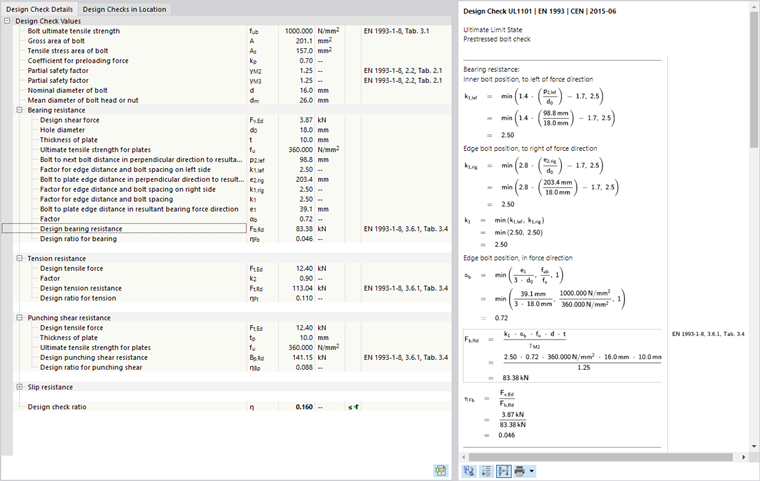

Na secção à direita, podem ser vistas as fórmulas essenciais para determinar os valores intermédios, bem como a relação η do critério de dimensionamento (ver Figura Detalhes de dimensionamento e fórmulas de dimensionamento com valores). Quando clica numa fórmula, é selecionada a linha correspondente à esquerda nos detalhes da verificação do dimensionamento.
Pode utilizar o comando
na borda inferior, pode alternar entre os símbolos da fórmula e os valores numéricos através do botão
representará uma versão curta com a equação de dimensionamento.
As fórmulas de verificação também podem ser utilizadas na documentação. No botão de lista
pode seleccionar várias opções para a impressão das fórmulas.
o
Muda entre as fórmulas e a vista do modelo Desta forma, é possível localizar rapidamente a posição do dimensionamento no modelo.
Menu "Ver" e "Opções"
Utilize as funções do menu para abrir outra caixa de diálogo para a avaliação dos resultados ou para controlar a vista. Como alternativa, podem ser utilizados os respetivos botões. Os botões tem as seguintes funções:
| botão | Função |
|---|---|
|
Sincroniza os detalhes de verificação com os objetos selecionados na tabela |
|
Sincroniza a tabela de resultados com a seleção dos detalhes de verificação |
|
Mostra ou oculta a escala de relação colorida no separador {%> |
|
Abre os 'resultados na ligação de aço' |
