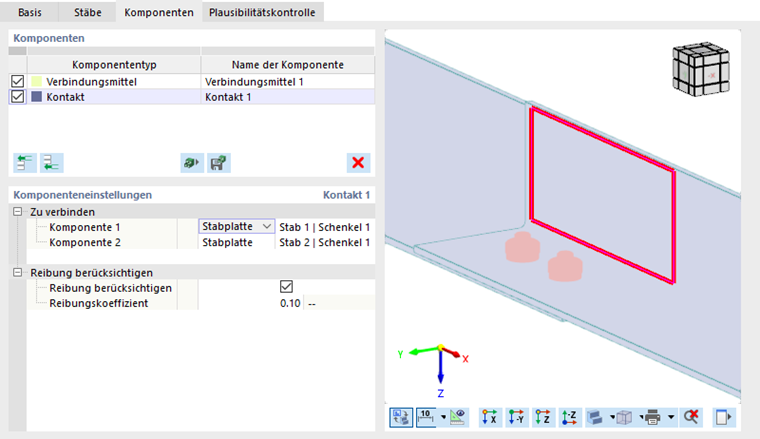

O componente de contacto permite modelar um contacto de pressão entre duas chapas ou placas de barra paralelas. Dabei kann auch die Reibung zwischen den Flächen berücksichtigt werden.
A ser conectado
Die erste Kategorie der Komponenteneinstellungen verwaltet die Angaben zu den verbundenen Komponenten.

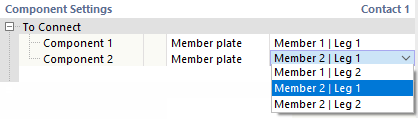

Legen Sie zunächst fest, welcher Objekttyp verbunden werden soll. In der Liste stehen zwei Möglichkeiten zur Auswahl:
- Blech: Der Kontakt besteht zwischen zwei (oder mehreren) Einzelblechen.
- Stabplatte: Sie können den Querschnittsteil eines Stabes ("Blech") festlegen, beispielsweise den Flansch.
Wählen Sie dann in der Liste der letzten Spalte das Blech beziehungsweise die Stabplatte aus.
Considerar atrito
Wenn Sie die 'Reibung berücksichtigen' möchten, die zwischen den beiden Komponenten in Längsrichtung wirksam ist, haken Sie das Kontrollfeld an. Damit werden Schubkräfte über Reibung aufgenommen. Sie sind abhängig von den vorhandenen Druckkräften. Sie können dann den 'Reibungskoeffizient' festlegen. Er beschreibt das Verhältnis zwischen Schub- und Druckspannungen zwischen den Komponenten gemäß folgender Beziehung: Determinar τ|| = Reibungskoeffizient ⋅ σz
