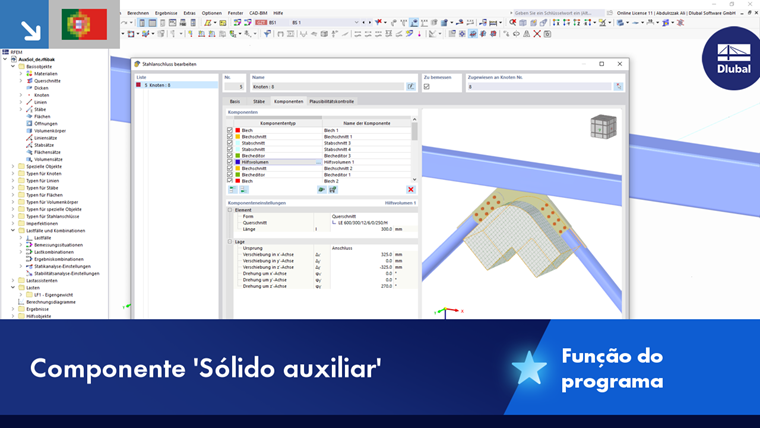

Sólido auxiliar

Com um sólido auxiliar , pode definir uma área tridimensional na geometria do nó de ligação. O componente pode depois ser utilizado para ajustar objetos ou posicionar outros componentes.

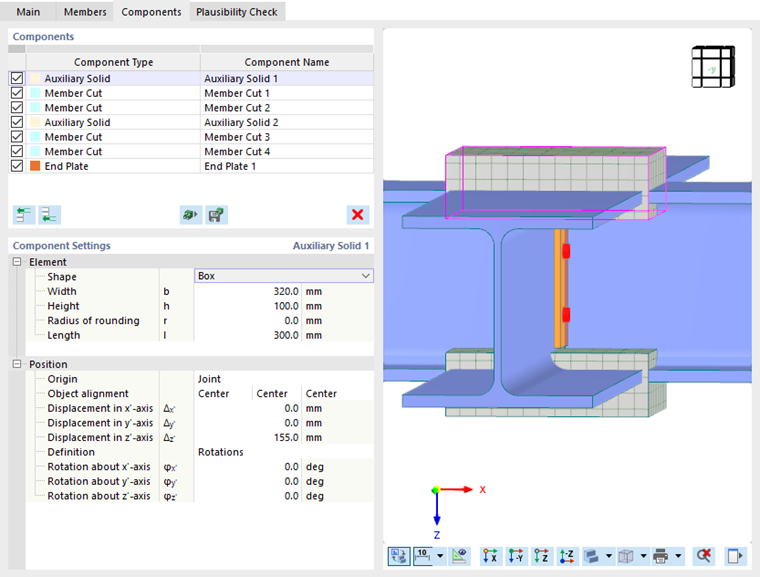

Configuração do componente para sólidos auxiliares

Elemento

Nesta categoria, define primeiro a forma do sólido. Em seguida, define as dimensões tridimensionais utilizando os correspondentes parâmetros.

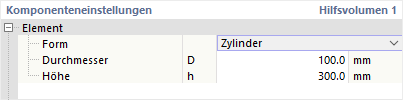

Definir a forma e a geometria dos sólidos

A lista apresenta diversas opções para a 'Forma' do sólido auxiliar.

• Caixão: Definição de um cuboide através dos parâmetros de largura, altura e comprimento, opcionalmente com arredondamento de cantos
• Cilindro: Definição de um cilindro circular utilizando os parâmetros de Diâmetro e Altura
• Secção: Pode defini-lo através de uma secção que abre com o botão [Selecionar] na biblioteca de secções

Posição

Na segunda categoria, pode definir a posição do sólido auxiliar.

Definir a posição de sólido auxiliar através da origem e orientação

A 'Origem' controla o objeto ao qual a posição se refere. Além dos nós de ligação, estão disponíveis para seleção na lista barras, placas de barras ou chapas. De seguida, introduz a 'Orientação do objeto' para definir o ponto de referência no sólido. As listas providenciam também opções de seleção específicas.

Definir orientação do objeto

Depois, pode utilizar os vetores de deslocamento e os ângulos de rotação para definir a posição do sólido auxiliar.
