Se pretende alterar a forma de uma chapa que foi adicionada pelo componente Placa , pode inserir um componente de modificação chamado Corte de chapa. Uma placa pode ser alterada por um ou mais cortes de placa.
A ser cortado
Na primeira categoria "Configuração dos componentes", pode definir a chapa a ser cortada e, em seguida, o tipo de corte. Existem quatro tipos de cortes: Por placa , Por placa de barra , Por barra e Por plano auxiliar. Uma descrição mais detalhada de tipos específicos de cortes pode ser encontrada abaixo. A última linha determina o objeto de referência que rege o processo de modificação.
Parâmetros de corte
Os detalhes de entrada variam em alguns aspetos, dependendo do tipo de corte.
Por placa
A primeira linha de configuração adicional para o tipo de corte Por placa controla o Método de corte. O primeiro de dois métodos disponíveis é o do plano , no qual o corte é guiado pela superfície mais próxima da placa de referência. O último método, Surface , corta apenas as partes de interseção de ambas as placas.

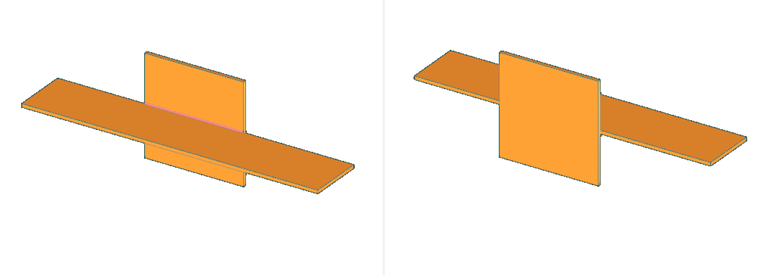

Ao selecionar Plano , aparecem mais duas opções. Em primeiro lugar, é necessário especificar a parte Restante , com as possibilidades compostas por Frente e Trás.
Além disso, o utilizador pode escolher qual o plano de corte que controla, se está mais próximo ou mais longe do lado da placa sujeita. O estado predefinido é Mais próximo por ser o caso mais comum.
Para os dois métodos de corte – Plano e Superfície –, também é possível definir um Desvio do corte, no qual ocorre o corte efetivo. São permitidos valores positivos e negativos.
Quando utiliza o método de corte Superfície , pode dar-se o caso de a chapa ser dividida em duas partes. Nesse caso, tem de especificar a parte restante. Para isso, a configuração adicional inclui uma nova linha onde a parte restante pode ser escolhida através de um número que é apresentado no gráfico. Esta possibilidade pode ser visualizada na imagem à esquerda abaixo para a chapa de referência 1 quando a chapa cortada é a chapa 2. Por comparação, pode ver a mesma configuração para o método de corte de superfície na imagem à direita; apenas a chapa de corte e a chapa de referência são trocadas. Nesse caso, a placa cortada permanece numa peça única. Por isso, não é necessário definir a parte restante.
Por placa de barra
O tipo de corte Por barra placa é semelhante ao de corte Por placa. A diferença é que a placa de referência tem de fazer parte da barra.
As configurações adicionais para este tipo de corte são quase as mesmas que para o tipo de corte Por placa ; apenas o método de corte é omitido. A primeira decisão que tem de tomar é se a parte da frente ou de trás deve permanecer.

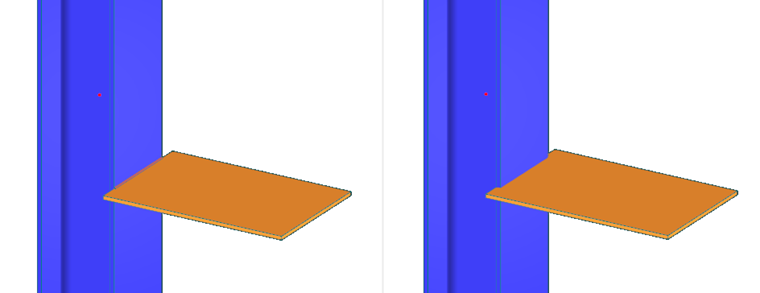

A segunda opção é definir o plano de corte; na face Mais perto ou Mais longe da placa de referência.
Mesmo para este tipo de corte, também é possível definir um Desvio do corte no qual o corte atual ocorre, onde são permitidos valores positivos e negativos.
Por barra
As chapas também podem ser cortadas através de uma barra. Nesse caso, o método de corte é apenas por Superfície , sendo a única configuração adicional o Desvio do corte. Nos casos em que a placa cortada é dividida em duas partes, aparece uma nova linha para definir a parte restante (tal como no caso do tipo de corte Por placa ).
Por plano auxiliar

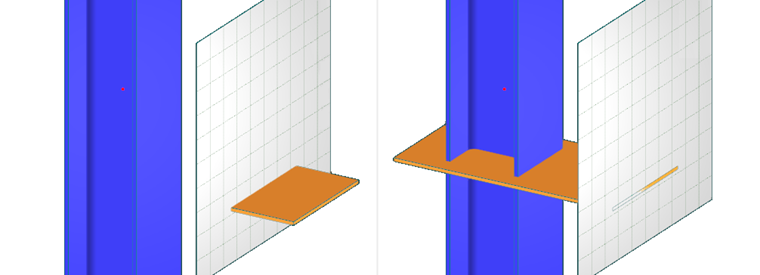

O corte de placa por plano auxiliar é semelhante ao corte de placa de barra. Como o plano auxiliar não tem espessura, a opção Plano de corte é omitida e apenas a parte restante deve ser especificada. As possibilidades são novamente Frente e Trás.
Para o tipo de corte Por plano auxiliar , também pode escolher um Desvio do corte real a partir do plano auxiliar introduzindo valores positivos ou negativos.
Soldaduras
Nos casos em que o corte cria um contacto entre as chapas, pode definir uma soldadura na categoria Soldas. A definição contém uma caixa de selecção que controla se a soldadura deve ser utilizada, uma caixa de combinação do tipo de soldadura e, para a opção de cordão de soldadura, a espessura da soldadura.
