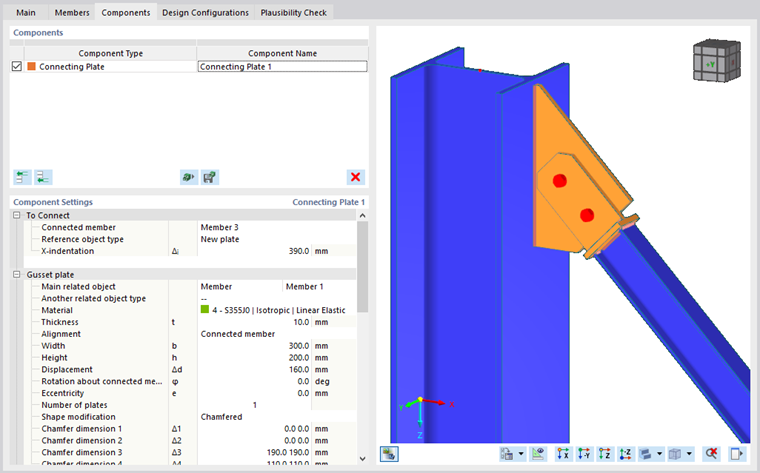

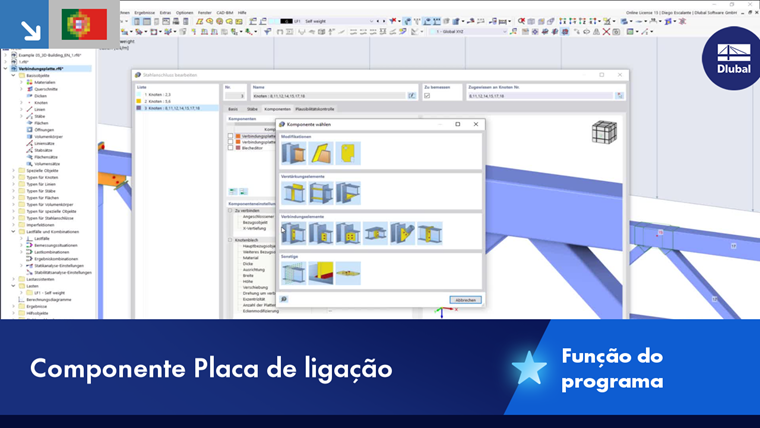

O componente Placa de ligação é um componente complexo constituído por outros componentes (ou seja, chapa de capitel, lingueta, chapa de gusset, soldaduras e parafusos). Todos estes subcomponentes podem ser configurados na Placa de ligação. No entanto, a placa de gusset também pode ser configurada externamente, este componente.
A ser conectado
Primeiro de tudo, é necessário definir a barra que está ligada por este componente.
Depois, é possível escolher se o objeto de referência é um objeto existente ( Barra , Placa de barra ou Placa existente ) ou uma nova placa de cantoneira. Para os objectos existentes, aparece uma nova caixa de combinação na mesma linha para que possa escolher a referência real.
A última linha define o entalhe em X , o que significa a distância entre a extremidade da barra ligada e a extremidade da barra teórica (ou seja, desde a origem da ligação).
Ao selecionar Nova placa como objeto de referência, aparece um novo nó de entrada ( Placa de gusset ).

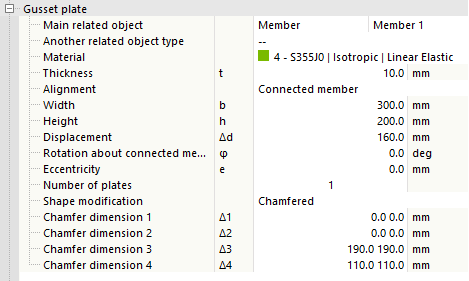

A placa de gusset é delimitada pelo objeto relacionado principal que está selecionado na primeira linha. Este objeto pode ser uma barra ou uma placa (incluindo as placas de barra). Na linha seguinte, pode definir outro objeto relacionado, o que é opcional nos casos em que precisa de encaixar a placa de gusset entre dois objetos existentes. Após selecionar o material e a espessura da chapa, pode selecionar com que plano a chapa de cantoneira será alinhada. A opção Barra ligada alinha a placa de gusset com o plano XZ da barra ligada; a opção Objecto relacionado principal alinha a placa com o plano formado pelos eixos longitudinais do objecto relacionado principal e da barra ligada.
Outros parâmetros definem as dimensões da placa, o deslocamento ao longo do eixo longitudinal do objeto principal relacionado, a rotação em torno do eixo longitudinal da barra ligada e a excentricidade fora do plano da placa. O número necessário de placas pode ser definido como 1 ou 2.
A placa de gusset pode ser alterada por desvio, chanfros ou uma combinação de ambos. Para cada uma das modificações, aparece uma nova linha de definição. O valor de desvio é medido a partir da extremidade da barra ligada (incluindo a modificação de extremidade) em direção à chapa de gusset e define o limite para o corte da chapa. Os chanfros podem ser definidos separadamente para todos os cantos; para uma melhor orientação, pode observar a numeração dos cantos ao editar os valores. A combinação de alterações significa que o desvio e os chanfros são aplicados em conjunto.
Lingueta
A chapa de lingueta liga a chapa de encaixe (definida adicionalmente) ao objeto de referência. É basicamente uma extensão da barra ligada com a forma de uma placa. Se o objeto de referência é um objeto existente, a posição da lingueta é adaptada a ele. Por outro lado, se o objeto de referência é uma placa nova, a lingueta é colocada centralmente em relação à barra ligada e a posição da nova placa de gusset é adaptada à língua.

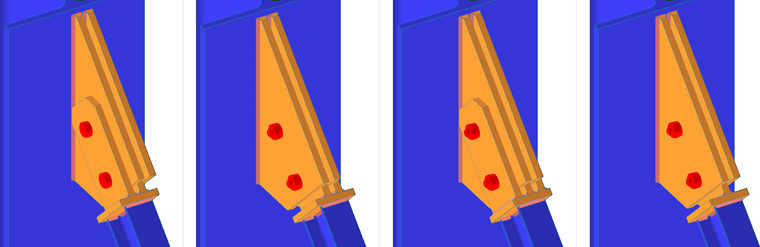

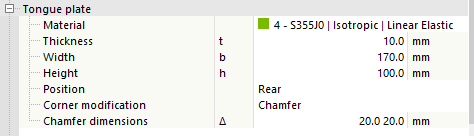

A definição consiste no material e nas dimensões da placa, seguidos da posição. A posição pode ser seleccionada como Frente , Atrás ou Ambas. Nos casos em que são selecionadas duas placas de gusset, aparece uma quarta possibilidade ( apenas interior ).

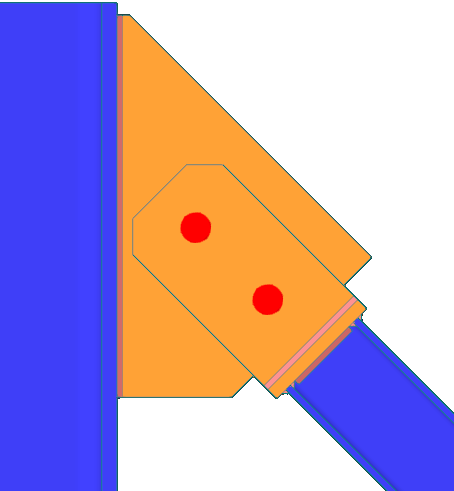

Os cantos remotos da lingueta podem ser alterados por chanfros ou arredondamentos. Neste caso, aparece uma linha de definição desta modificação. Ambos os cantos remotos têm as mesmas modificações de canto.
Chapa de capitel
A placa de reforço actua como uma ligação entre a barra ligada e a placa de lingueta. A barra ligada é soldada de um lado da placa de cobertura e a placa de lingueta é soldada do outro lado.

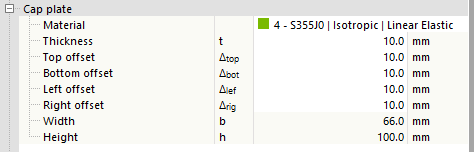

A definição da placa de reforço consiste na seleção do material seguida da espessura da placa e os desvios a partir das bordas da barra ligada. As dimensões globais da placa podem ser verificadas na parte inferior do nó de entrada.
Soldaduras

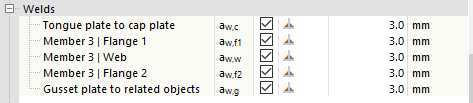

Conforme descrito anteriormente, este componente introduz muitos componentes novos na ligação e todos esses componentes têm de estar ligados entre si. As soldaduras são colocadas entre a barra ligada e a placa de reforço, entre a placa de reforço e a lingueta e entre a placa de gusset e o objeto de referência. Se a chapa de gusset é criada fora deste componente, a soldadura não é solucionada aqui. Geralmente, para cada contacto de duas placas nas ligações acima mencionadas, é utilizada uma nova linha de definição. A definição contém uma caixa de selecção que mostra se a soldadura deve ser utilizada, a caixa de combinação do tipo de soldadura e (para a opção de cordão de soldadura) a espessura da soldadura.
Parafusos
O último nó de entrada é utilizado para definir os parafusos que ligam a placa de lingueta e a placa de gusset.
A primeira linha contém o diâmetro do parafuso necessário, seguido pela classe do parafuso. As duas linhas seguintes abaixo das propriedades do parafuso definem o espaçamento dos parafusos horizontal e verticalmente.
Quando a opção 'Plano de corte na rosca' está ativada, a resistência mais baixa (área reduzida) de acordo com a norma de dimensionamento selecionada é considerada para a verificação de corte do parafuso.
