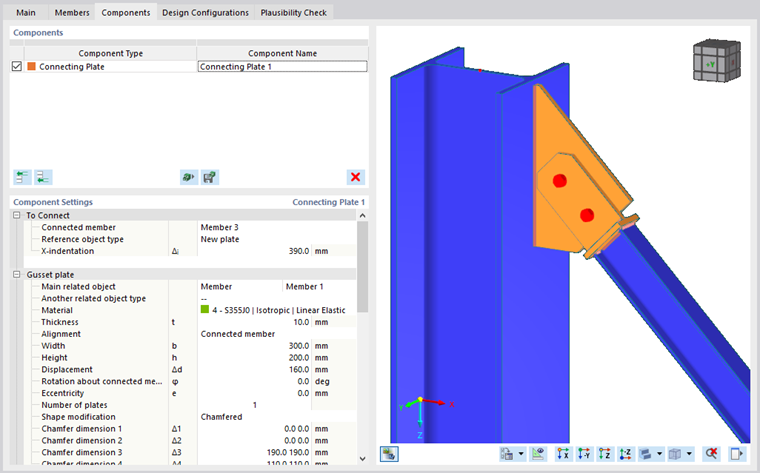

Komponent Blacha łącząca jest komponentem złożonym, na który składają się inne komponenty (tj. blacha czołowa, blacha nakładkowa, blacha węzłowa, spoiny i śruby). Wszystkie te elementy składowe można skonfigurować w ramach płyty łączącej. Blacha węzłowa może być również zaprojektowana od zewnątrz, przy użyciu tego elementu konstrukcyjnego.
Do połączenia
Przede wszystkim należy zdefiniować pręt, który jest połączony tą składową.
Następnie można wybrać, czy obiektem odniesienia jest istniejący obiekt ( Pręt , Blacha prętowa lub Istniejąca blacha ), czy też nowa blacha węzłowa. W przypadku istniejących obiektów w tym samym wierszu pojawi się nowe pole kombi, w którym można wybrać rzeczywiste odniesienie.
Ostatni wiersz definiuje wcięcie X , które oznacza odległość końca dołączonego pręta od teoretycznego końca pręta (tj. od początku połączenia).
Po wybraniu obiektu odniesienia Nowa blacha pojawia się nowy węzeł wejściowy ( Blacha węzłowa ).

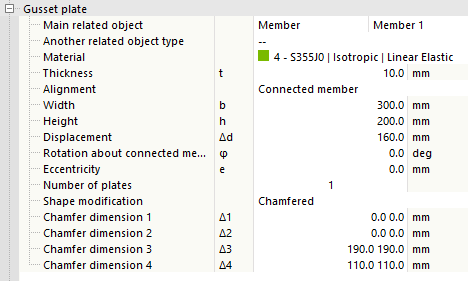

Blacha węzłowa jest ograniczona głównym powiązanym obiektem, który został wybrany w pierwszym rzędzie. Obiektem tym może być pręt lub płyta (wraz z blachami prętowymi). W następnym rzędzie można zdefiniować kolejny powiązany obiekt, co jest opcjonalne w przypadkach, gdy konieczne jest umieszczenie blachy węzłowej między dwoma istniejącymi obiektami. Po wybraniu materiału i grubości blachy można wybrać, do której płaszczyzny zostanie wyrównana blacha węzłowa. Opcja Połączony pręt dopasowuje blachę węzłową do płaszczyzny XZ połączonego pręta; opcja Główny obiekt powiązany powoduje wyrównanie płyty z płaszczyzną utworzoną przez osie podłużne głównego obiektu powiązanego i dołączonego pręta.
Dalsze parametry definiują wymiary płyty, przemieszczenie wzdłuż osi podłużnej elementu głównego, obrót wokół osi podłużnej pręta i mimośród płyty w stosunku do płaszczyzny. Wymaganą liczbę płyt można ustawić na 1 lub 2.
Blacha węzłowa może być modyfikowana poprzez odsunięcie, fazowanie lub kombinację obu tych elementów. Dla każdej modyfikacji pojawia się nowy wiersz definicji. Wartość odsunięcia jest mierzona od końca połączonego pręta (wraz z modyfikacją końca) w kierunku blachy węzłowej i definiuje granicę cięcia blachy. Fazowania można ustawiać osobno dla wszystkich narożników; dla lepszej orientacji można zobaczyć numerację narożników podczas edycji wartości. Kombinacja modyfikacji oznacza, że odsunięcie i fazowania są stosowane jednocześnie.
Blacha wypustu
Blacha pióra łączy blachę czołową (zdefiniowaną dalej) z obiektem odniesienia. Jest to w zasadzie przedłużenie pręta połączonego w postaci płyty. Jeżeli obiektem odniesienia jest istniejący obiekt, położenie płyty wypustu jest do niego dostosowywane. Z drugiej strony, jeżeli obiektem odniesienia jest nowa blacha, blacha pióra jest umieszczana centrycznie w stosunku do elementu połączonego, a położenie nowej blachy węzłowej jest dostosowywane do blachy węzłowej.

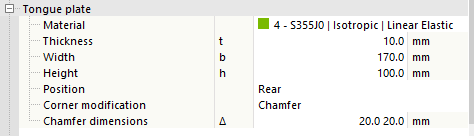

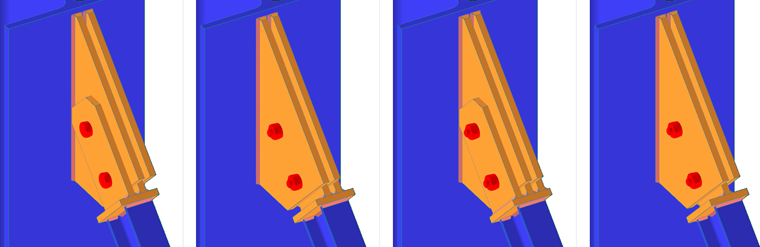

Definicja składa się z materiału i wymiarów płyty, a następnie z położenia. Pozycję można wybrać jako Przód , Tył lub Obie. W przypadku wybrania dwóch blach węzłowych pojawia się czwarta możliwość ( tylko wewnętrzna ).

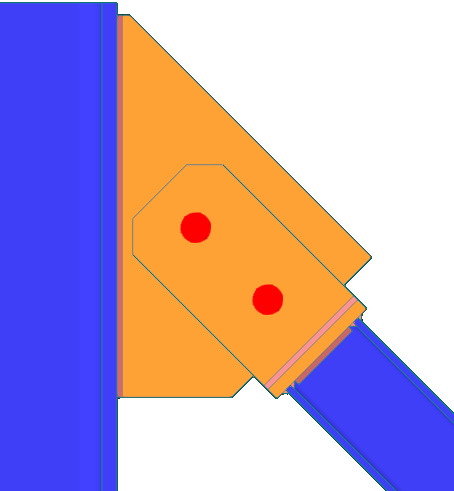

Odległe narożniki płyty pióra można modyfikować poprzez fazowanie lub zaokrąglenie. W takim przypadku pojawia się wiersz definicji tej modyfikacji. Oba odległe narożniki mają te same modyfikacje narożników.
Blacha zaślepiająca
Blacha czołowa działa jak połączenie między prętem a blachą języczkową. Połączony pręt jest spawany z jednej strony płyty czołowej, a płyta języczkowa z drugiej strony.

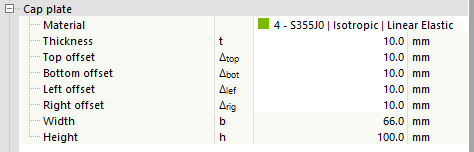

Definicja oczepu składa się z wyboru materiału, a następnie grubości oczepu i odsunięć od krawędzi łączonych prętów. Całkowite wymiary płyty można sprawdzić w dolnej części węzła wejściowego.
Spoiny

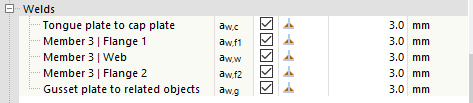

Jak napisano wcześniej, element ten wprowadza do złącza wiele nowych elementów, a wszystkie te elementy muszą być ze sobą połączone. Spoiny są umieszczane między łącznikiem a blachą czołową, blachą czołową a piórem oraz blachą węzłową a obiektem odniesienia. Jeżeli blacha węzłowa jest utworzona poza tym komponentem, spoina nie jest tutaj rozwiązana. Zasadniczo dla każdego kontaktu dwóch blach w połączeniach wymienionych powyżej używany jest nowy wiersz definicji. Definicja zawiera pole wyboru typu spoiny oraz (dla opcji Spoina pachwinowa) grubość spoiny.
śruby
Ostatni węzeł wejściowy służy do definicji Śrub łączących blachę języczną i blachę węzłową.
Pierwszy wiersz zawiera wymaganą średnicę śruby, a następnie klasę śruby. Kolejne dwa rzędy poniżej właściwości śrub określają rozstaw śrub w pionie i poziomie.
W przypadku aktywowania opcji 'Płaszczyzna ścinania w gwincie' do kontroli ścinania śruby brana jest pod uwagę niższa wytrzymałość (zredukowane pole powierzchni) zgodnie z wybraną normą obliczeniową.
