Konfiguracje analizy sztywności

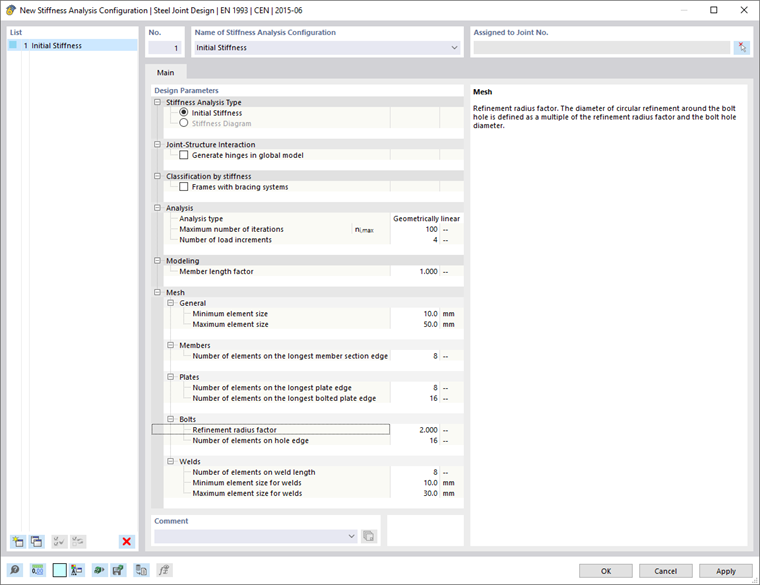

W oknie dialogowym Konfiguracja analizy sztywności można definiować podstawowe parametry dla wyznaczania sztywności połączenia stalowego. Specyfikacje są stosowane do podmodelu, który jest tworzony w tle na potrzeby obliczeń.

  1. baner.ważne@

Specyfikacje dla konfiguracji stanu granicznego nośności dotyczą wszystkich połączeń, do których przypisana jest ta konfiguracja. Jeżeli do obliczanego obiektu nie jest przypisana konfiguracja, sztywność nie jest określana dla węzłów połączenia!

  1. /#

"Lista" po lewej stronie pokazuje wszystkie konfiguracje dostępne w modelu. Przycisk Nowy można utworzyć nową konfigurację opartą na domyślnych wartościach obu Basisangaben określoną normę obliczeniową. Alternatywnie można skopiować istniejącą konfigurację za pomocą przycisku Kopiuj a następnie dostosować parametry obliczeń. W tabeli Usuń powoduje usunięcie konfiguracji zaznaczonej na liście.

Łącznie

Zakładka Główne umożliwia zarządzanie ważnymi „Parametrami obliczeniowymi” dla analizy naprężeń.

Typ analizy sztywności

Określ, czy chcesz określić 'sztywność początkową' Sj,ini czy utworzyć 'wykres sztywności' ( w przygotowaniu ).

Interakcja konstrukcji z połączeniem

Pole wyboru "Generować przeguby w modelu globalnym" umożliwia zastosowanie wyników analizy sztywności w modelu RFEM w postaci przegubów prętowych. Program RFEM tworzy przeguby na podstawie sztywności sprężystych połączeń i przypisuje je do prętów.

Ważne

Początkowa sztywność Sj,ini wyznaczona na podstawie analizy sztywności jest połączona ze współczynnikiem korygującym η zgodnie z EN 1993-1-8 [1] Tabelle 5.2 zu modifizieren, falls Mj,Ed nicht kleiner als 2/3 MjRd ist.

Klasyfikacja wg sztywności

Pole wyboru 'Rama z układami stężeń“ wskazuje układ stężający, który zmniejszy przemieszczenie poziome o co najmniej 80%. Wybierając tę opcję, można ostatecznie wpłynąć na współczynnik Kb, który wynosi wtedy tylko 8 zamiast 25.

rzędu

Na liście Typ analizy można wybrać analizę geometrycznie liniową i drugą. analiza rzędów (PΔ).

Jeżeli obliczenia nie są zbieżne w przypadku domyślnego ustawienia maksymalnej liczby 100 iteracji, należy odpowiednio zwiększyć "Maksymalna liczba iteracji". Więcej informacji można znaleźć w instrukcji do programu RFEM w rozdziale Ustawienia analizy statycznej.

Aby uzyskać lepszą zbieżność i uniknąć niestateczności w nieliniowych układach konstrukcyjnych, zaleca się zastosowanie kilku kroków obciążenia. Jednak duża "Liczba przyrostów obciążenia" ma niekorzystny wpływ na szybkość obliczeń.

Modelowanie

"Współczynnik długości pręta" określa długość modelu zastępczego pręta. Większa wartość długości i szerokości opisanego prostokąta jest mnożona przez wprowadzoną wartość.

Siatka

Ostatnia kategoria zapewnia różne opcje ustawień dla siatki ES, ponieważ w zależności od typu połączenia mogą być wymagane różne siatki. W "Ogólnych" można określić minimalny i maksymalny rozmiar elementu.

Ponadto można dostosować liczbę lub rozmiar elementów skończonych dla różnych komponentów, takich jak pręty, płyty, śruby lub spoiny, zgodnie z geometrią połączenia. Im większa liczba elementów lub im mniejszy jest ich rozmiar, tym dokładniejsze jest tworzenie siatki.

W większości przypadków należy korzystać z domyślnych ustawień parametrów obliczeniowych, które zapewniają wystarczająco dokładne wyniki w odniesieniu do czasu obliczeń.


Odniesienia
  1. EN 1993-1-8 Projektowanie konstrukcji stalowych - Część 1-8: Projektowanie połączeń. (2010). Berlin: Beuth Verlag GmbH
