Szablony dla połączeń stalowych

Podczas instalacji zostały utworzone różne szablony z typowymi połączeniami, które można wykorzystać do modelowania.

Otwieranie biblioteki szablonów

Dostęp do Biblioteki połączeń stalowych można uzyskać w następujący sposób:

• W zakładce Komponenty należy kliknąć przycisk .

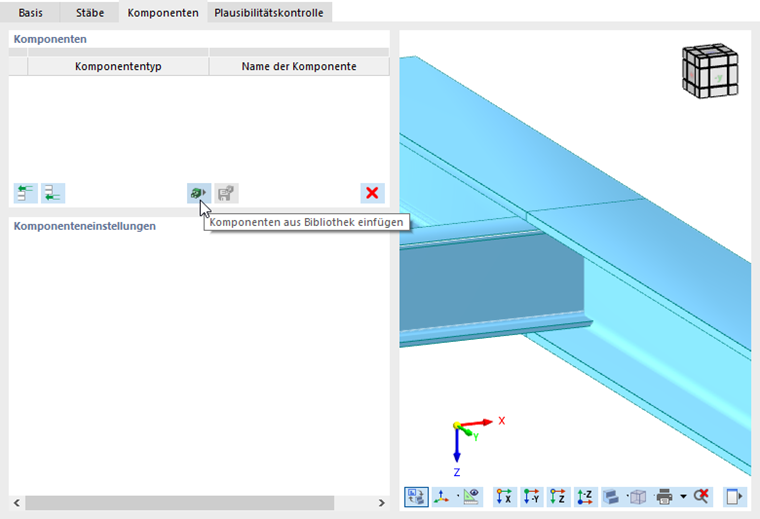

przycisk "Wstaw komponenty z biblioteki"

• Aby przypisać szablon bezpośrednio do węzła, należy kliknąć węzeł prawym przyciskiem myszy w oknie roboczym programu RFEM. Następnie należy wybrać funkcję Zastosować szablon połączenia stalowego w menu kontekstowym.

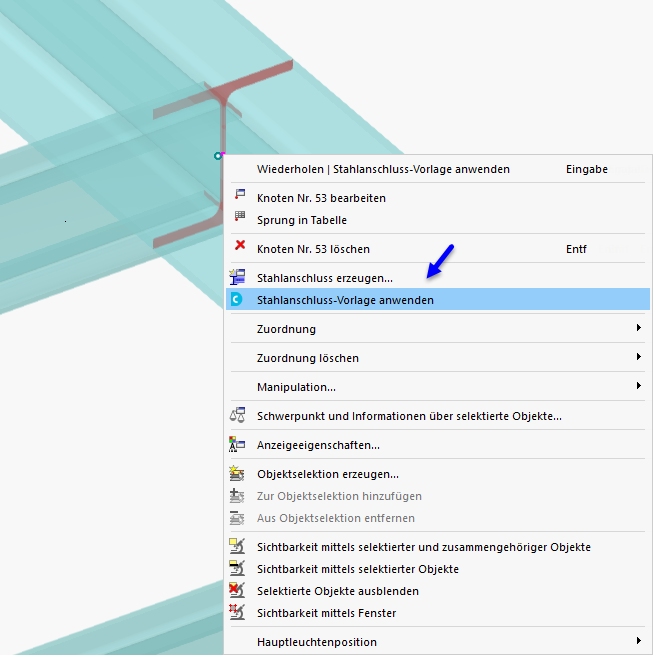

Wybierz szablon w menu kontekstowym węzła

Wybór szablonu połączenia w Centrum Dlubal

Biblioteka szablonów połączeń stalowych w Dlubal Center]] zapewnia przegląd wszystkich szablonów dostępnych w programie. Tutaj znajdują się również szablony, które zostały zapisane w oknie dialogowym połączenia stalowego za pomocą przycisk (patrz Komponenty ).

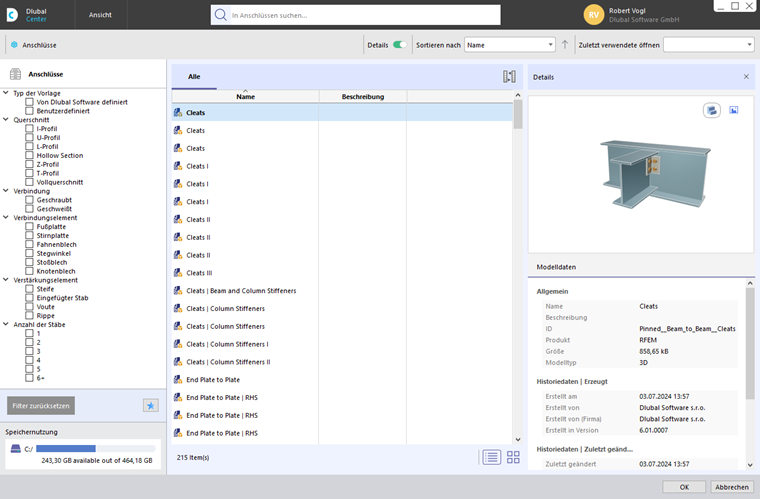

Szablony połączeń w Dlubal Center

Wybierz odpowiedni szablon. W tym celu należy użyć opcji filtrowania w sekcji 'Połączenia'.

Po wybraniu opcji Szczegóły na pasku narzędzi po prawej stronie widoczny jest podgląd wybranego typu połączenia. Kliknij przycisk OK, aby zastosować szablon do węzła.

Zastosuj szablon połączenia stalowego

Inne ustawienia można zdefiniować w oknie dialogowym 'Zastosować szablon połączenia stalowego'.

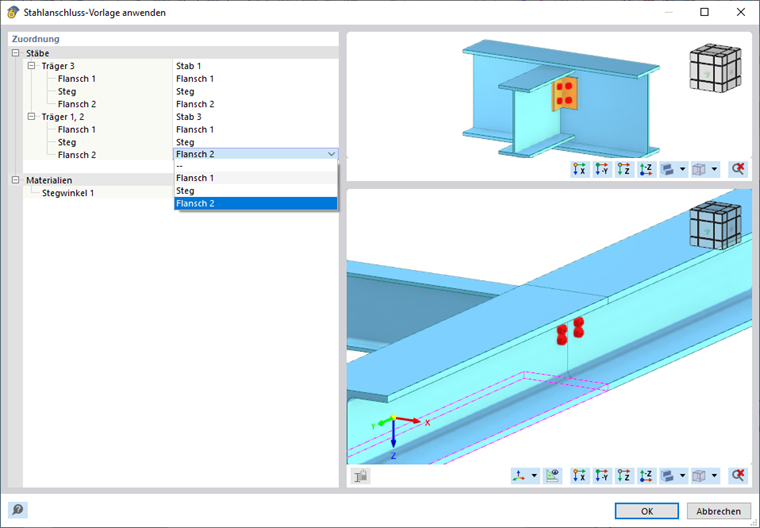

Przypisz pręty i materiały do szablonu

W razie potrzeby należy odpowiednio przydzielić elementy prętowe belek i materiałów. Następnie kliknij przycisk OK, aby utworzyć połączenie pręta. Szczegóły można następnie zdefiniować w zakładce 'Komponenty'.

Edytuj ustawienia komponentu
