Po zakończeniu obliczeń w kategorii w tabeli Wymiarowanie połączenia stalowego pojawiły się nowe podkategorie. Są one dostosowane do specyfikacji projektowych.
Kategorie te oraz odpowiednie arkusze kalkulacyjne opisano w poniższych rozdziałach:
- Analiza sztywności
- Rozszerzenie Analiza naprężeniowo-odkształceniowa
- obliczenia wyboczenia
Menedżer tabeli wyników
Można użyć funkcji

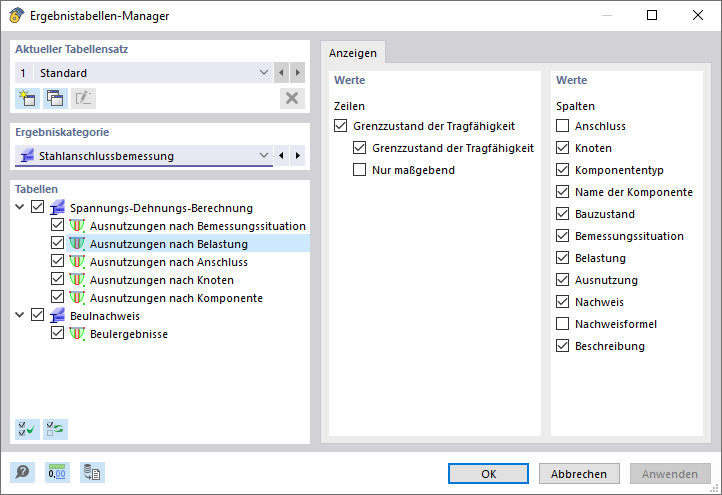

otwórz okno dialogowe 'Menedżer tabel wyników'. W oknie tym można określić, które tabele i zakładki mają być wyświetlane. Ponadto w poszczególnych tabelach widoczne są opcje dotyczące wierszy i kolumn.
Przyciski na pasku narzędzi Tabela
Na pasku narzędzi tabeli wyników znajdują się przyciski, za pomocą których można wyświetlić i ocenić wyniki.
Ikona | Funkcja |
---|---|
![]() |
Umożliwia wybór obiektu w oknie roboczym, aby wyświetlić jego wyniki w tabeli |
![]() |
Otwiera okno dialogowe Szczegóły obliczeń |
![]() |
Przechodzi do okna dialogowego Wyniki w połączeniu stalowym |
![]() |
Wyświetla lub ukrywa wyniki dla stanu granicznego nośności |
