Tabellen für Stahlanschlussbemessung

Nach der Berechnung enthält die Tabellenkategorie Stahlanschlussbemessung neue Unterkategorien. Diese sind auf die Bemessungsvorgaben abgestimmt.

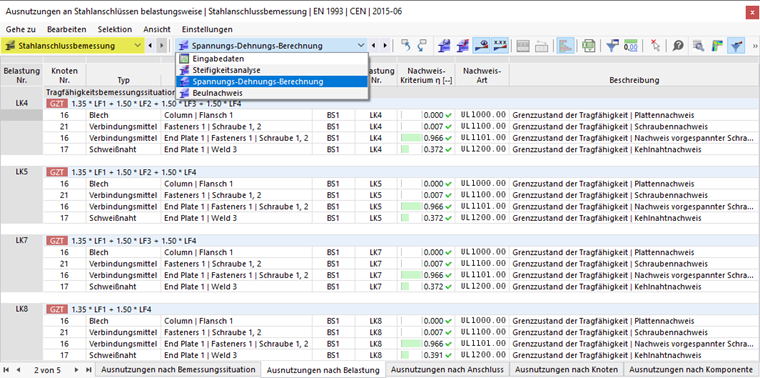

Ergebnistabellen für Stahlanschlussbemessung

Diese Kategorien mit den jeweiligen Tabellenblättern sind in den folgenden Kapiteln beschrieben:

• Steifigkeitsanalyse
• Spannungs-Dehnungs-Berechnung
• Beulnachweis

Ergebnistabellen-Manager

Mit der Schaltfläche öffnen Sie den Dialog 'Ergebnistabellen-Manager'. Dort können Sie steuern, welche Tabellen und Register angezeigt werden. Des Weiteren bestehen Auswahlmöglichkeiten für die Zeilen und Spalten, die in den einzelnen Tabellen sichtbar sind.

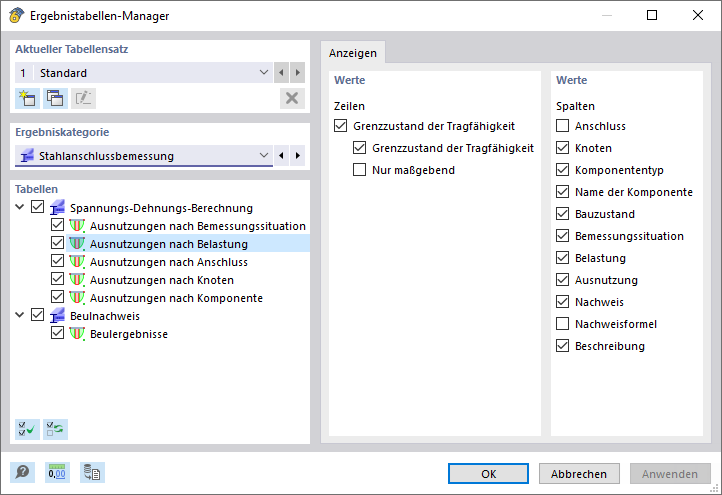

Ergebnistabellen-Manager für Stahlanschlussbemessung

Schaltflächen in Tabellen-Symbolleiste

In der Symbolleiste der Ergebnistabellen stehen Schaltflächen zur Verfügung, die Sie für die Anzeige und Auswertung der Ergebnisse nutzen können.

Schaltfläche	Funktion
	Ermöglicht die Auswahl eines Objekts im Arbeitsfenster, um dessen Ergebnisse in der Tabelle anzuzeigen
	Ruft den Dialog Nachweisdetails auf
	Ruft den Dialog Ergebnisse im Stahlanschluss auf
	Blendet die Ergebnisse für Grenzzustand der Tragfähigkeit ein oder aus
