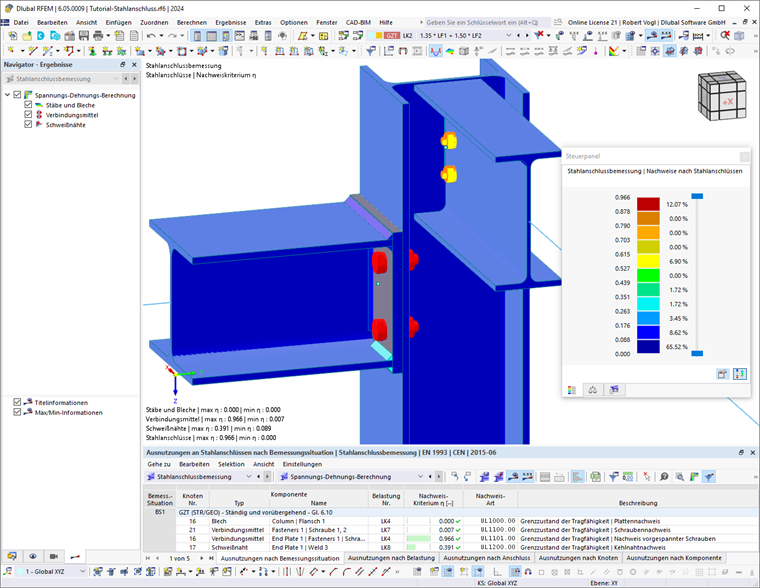

Nach der Berechnung werden die Ergebnisse nach verschiedenen Kriterien sortiert in Tabellen ausgegeben. Sie werden auch in der Grafik des Arbeitsfensters am Modell dargestellt. Der 'Navigator - Ergebnisse' ist auf die Stahlanschlussbemessung abgestimmt, sodass Sie die Ergebnisse für bestimmte Komponentenkategorien ein- oder ausblenden können.
Sie können auch die Nachweisdetails mit Zwischenwerten und Nachweisformeln einsehen. Des Weiteren haben Sie die Möglichkeit, die Ergebnisse im Stahlanschluss mit den Nachweisen für jede Komponente grafisch darzustellen.
In den folgenden Unterkapiteln werden verschiedene Möglichkeiten vorgestellt, die Ihnen für die Anzeige und Auswertung der Bemessungsergebnisse zur Verfügung stehen. Das Kapitel 'Dokumentation' (in Vorbereitung) wiederum beschreibt, wie Sie die Ergebnisse für die Druckausgabe aufbereiten.
Objekte ohne Ergebnisse
Falls die Ergebnisse eines Knotens nicht dargestellt werden, kann dies folgende Ursachen haben:
- Der Knoten ist in der Tabelle Zu bemessende Objekte nicht für die Bemessung ausgewählt.
- Dem Knoten ist weder eine Tragfähigkeitskonfiguration noch eine Steifigkeitsanalyse-Konfiguration zugewiesen.
- Die Ergebnisse sind aufgrund von Filtereinstellungen ausgeblendet.
Prüfen Sie die Sichtbarkeiten und die Filtereinstellungen für die grafischen Ergebnisse im Steuerpanel sowie im Ergebniswertfilter. Fehlt das Ergebnis in der Ergebnistabelle, so kontrollieren Sie die gewählten Filtereinstellungen im Ergebnistabellen-Manager . Achten Sie auch auf die gewählten Einstellungen zur Synchronisation mit der Grafik; beispielsweise besteht die Möglichkeit, nur sichtbare oder selektierte Objekte anzuzeigen. Im Dialog der Nachweisdetails hingegen sind alle Ergebnisse verfügbar – unabhängig von Filtereinstellungen und Selektionen.
