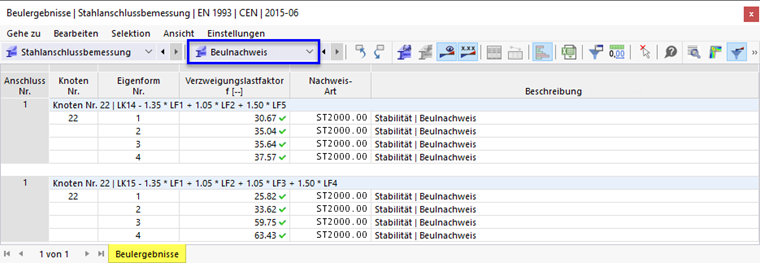

In der Ergebnistabelle der Kategorie Beulnachweis werden die Stabilitätsnachweise der untersuchten Anschlüsse angegeben.
Knoten
Die Ergebnisse werden für jeden Knoten der Anschlüsse ausgegeben. Die Liste ist nach Lastkombinationen geordnet.
Eigenform
Für jeden Knoten werden so viele Eigenformen ("Beulfiguren") untersucht, wie Sie bei der Tragfähigkeitskonfiguration als 'Anzahl der kleinsten Eigenwerte' festgelegt haben.
Tipp
Mit der Schaltfläche
in der Tabellen-Symbolleiste können Sie die selektierte Eigenform im Fenster
Ergebnisse im Stahlanschluss
grafisch überprüfen.
Verzweigungslastfaktor f
In dieser Spalte werden die Verzweigungslastfaktoren angezeigt. Sie geben an, mit welchem Faktor jeweils die vorhandene Last multipliziert werden muss, damit am Knoten ein Stabilitätsversagen auftritt.
Tipp
Sie können die Nachweisdetails einer bestimmten Eigenform über einen Doppelklick in die Tabellenzeile anzeigen lassen. Alternativ verwenden Sie die Schaltfläche
in der Symbolleiste.
