Es gibt viele Komponenten, an denen Stäbe oder andere Bauteile im Anschluss geändert werden können. Eine davon ist Hilfsebene . Sie kann verwendet werden, um eine umgebende Struktur darzustellen, die nicht mit dem aktuellen Modell modelliert wird, oder als virtuelle Ebene, die für weitere Modifikationen und zum Positionieren anderer Komponenten verwendet werden kann.
Lage

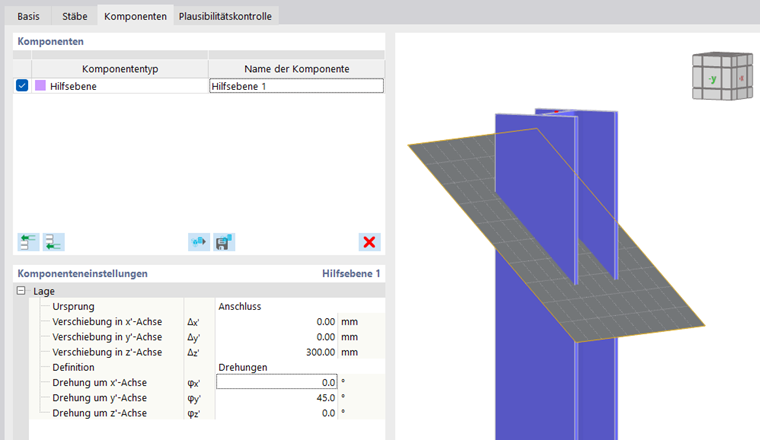

Der einzige Eingabeknoten dient zur Positionierung der Hilfsebene im Anschluss.
Zunächst ist die Ursprungskomponente auszuwählen, auf die die Verschiebungen bezogen werden sollen. Der Standardwert ist Anschluss (Ursprungspunkt des gesamten Anschlusses), Sie können aber auch Stab , Stab Platte , Platte oder eine andere Hilfsebene als Bezugskomponente wählen. Ausgehend vom Koordinatensystem des Bezugsbauteils können Sie die Hilfsebene beliebig verschieben.
Um die Drehung der Hilfsebene festzulegen, haben Sie zwei Möglichkeiten: Nach Winkeln oder Nach Normalenvektor . Bei der Definition Um Winkel kann die Drehung um die lokalen Hauptachsen der Hilfsebene festgelegt werden. Bei der Definition des Normalenvektors definieren Sie die drei Komponenten des Normalenvektors als Projektionen in die lokalen Hauptachsen der Hilfsebene.
