Vorlagen für Stahlanschlüsse

Bei der Installation wurde verschiedene Vorlagen mit typisierten Anschlüssen angelegt, die Sie für Ihre Modellierung nutzen können.

Vorlagen-Bibliothek aufrufen

Sie können die Bibliothek der Stahlanschlüsse mit folgenden Möglichkeiten aufrufen.

• Klicken Sie im Register Komponenten auf die Schaltfläche .

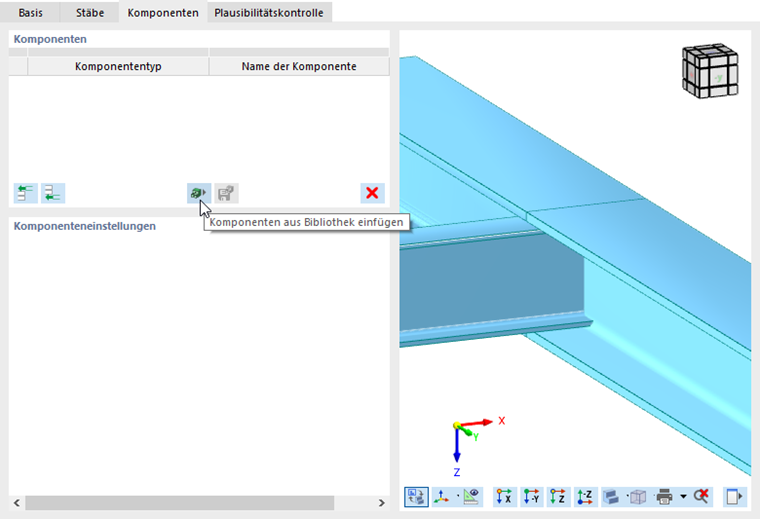

Schaltfläche 'Komponenten aus Bibliothek einfügen'

• Um die Vorlage direkt einem Knoten zuzuweisen, klicken Sie den Knoten im RFEM-Arbeitsfenster mit der rechten Maustaste an. Im Kontextmenü wählen Sie dann die Funktion Stahlanschluss-Vorlage anwenden aus.

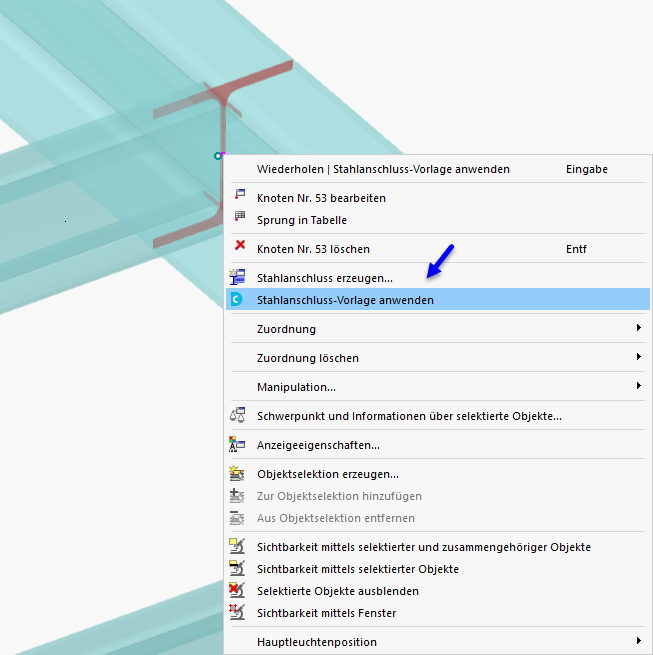

Vorlage über Knoten-Kontextmenü auswählen

Anschlussvorlage im Dlubal Center auswählen

Die Bibliothek der Stahlanschluss-Vorlagen im Dlubal-Center bietet eine Übersicht über alle programmseitigen Vorlagen. Hier finden Sie aber auch Ihre Muster, die Sie im Stahlanschluss-Dialog mit der Schaltfläche als Vorlagen gespeichert haben (siehe Kapitel Komponenten ).

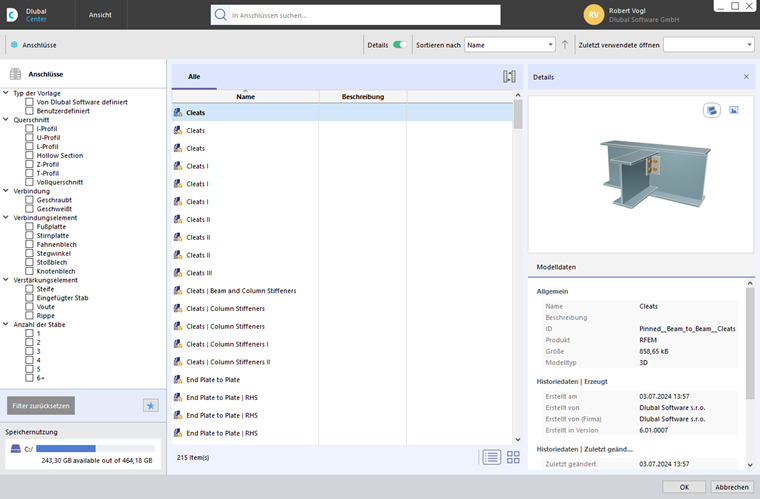

Anschlussvorlagen im Dlubal Center

Wählen Sie die geeignete Vorlage aus. Nutzen Sie hierzu die Filtermöglichkeiten im Abschnitt 'Anschlüsse'.

Wenn in der Symbolleiste die Option Details aktiviert ist, können Sie rechts die Vorschau des selektierten Anschlusstyps sehen. Mit OK wenden Sie dann das Muster auf den Knoten an.

Stahlanschluss-Vorlage anwenden

Im Dialog 'Stahlanschluss-Vorlage anwenden' können Sie die weiteren Spezifikationen festlegen.

Stäbe und Materialien für Vorlage zuordnen

Falls erforderlich, weisen Sie die Stabelemente der Träger und Materialien passend zu. Klicken Sie dann OK, um den Stabanschluss zu erzeugen. Die Details können Sie dann im Register 'Komponenten' festlegen.

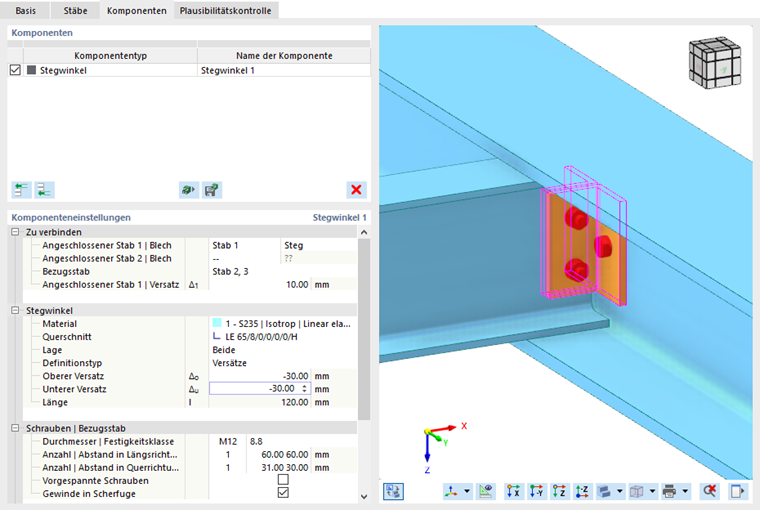

Komponenteneinstellungen bearbeiten
