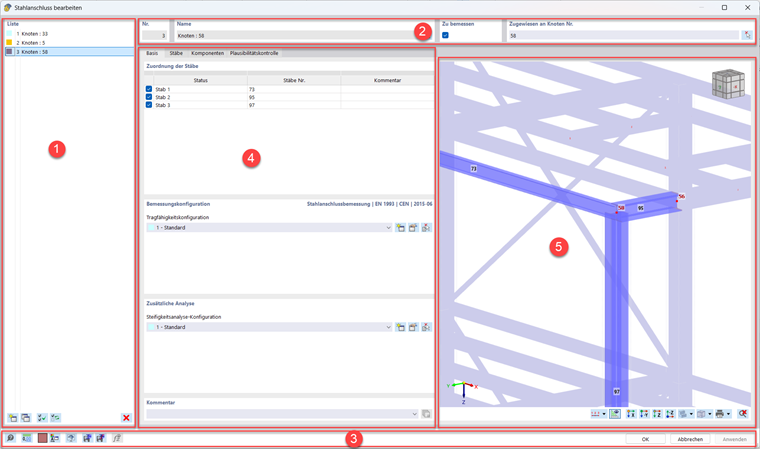

Das Dialogfenster des Add-Ons Stahlanschlüsse gliedert sich in mehrere Bereiche.
➀ Liste
Auf der linken Seite befindet sich die Liste der bereits vorhandenen Anschlüsse. Mit den Schaltflächen unterhalb dieser Liste können Sie einen Neuen Anschluss erzeugen
sowie einen oder mehrere Ausgewählte Anschlüsse kopieren
. Die zwei Schaltflächen daneben erleichtern es, die Anschlüsse in der Liste zu selektieren: Alle Anschlüsse auswählen
und Auswahl der Selektion umkehren
.
Mit der Schaltfläche
können Sie die Ausgewählten Anschlüsse löschen.
➁ Zu bemessen
Am oberen Rand befinden sich vier Abschnitte. Sie beziehen sich stets auf den oder die Anschlüsse, die in der Liste selektiert sind. Neben der Nr. wird der Name des Anschlusses angezeigt. Wenn Sie keinen individuellen Namen vorgeben, erscheinen dort die Nummern der zu bemessenden Knoten. Mit dem Kontrollfeld Zu bemessen können Sie steuern, ob der Anschluss bei der Bemessung berücksichtigt wird. Als Standard ist jeder definierte Anschluss für die Bemessung ausgewählt
. Falls ein oder mehrere Anschlüsse nicht bemessen werden sollen, können Sie diese mit dem Kontrollfeld
deaktivieren. Im Abschnitt Zugewiesen an Knoten Nr. werden alle Knoten angegeben, die für die Bemessung nach den Vorgaben des Anschlusses vorgesehen sind. Sie können die Nummern der Knoten per Tastatureingabe oder über die Schaltfläche
grafisch anpassen.
➂ Allgemeine Funktionen
Am unteren Rand des Dialogfensters befinden sich einige allgemeine Funktionen. Sie sind im Kapitel Dialoge des RFEM-Handbuchs beschrieben.
➃ Register
Im zentralen Bereich sind die Bearbeitungsregister Basis, Stäbe, Komponenten und Plausibilitätskontrolle angeordnet. Sie sind in den folgenden Unterkapiteln beschrieben.
➄ Grafikfenster
Im Grafikbereich rechts sehen Sie einen Ausschnitt des Modells mit den Objekten, die für den Anschluss relevant sind. Dort können Sie die Ansicht – wie aus dem Hauptprogramm gewohnt – zoomen, drehen und verschieben (siehe Kapitel Grafiksteuerung des RFEM-Handbuchs). Der "ViewCube"
im oberen Bereich ist ebenfalls hilfreich, um die Darstellung anzupassen. Mit den Schaltflächen unterhalb der Grafik können Sie die Ansicht anpassen oder die aktuelle Darstellung drucken
.
