In den Ergebnistabellen der Kategorie Steifigkeitsanalyse werden die Steifigkeiten der untersuchten Anschlüsse einschließlich Klassifizierung angegeben.
Steifigkeitsanalyse

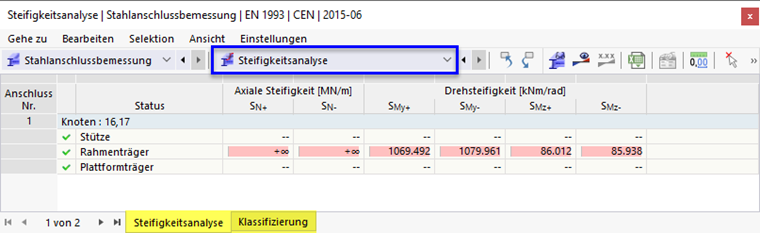

In der Tabelle 'Steifigkeitsanalyse' sind die Anschlusssteifigkeiten nach Anschlüssen geordnet aufgelistet.
Das grüne Häkchen symbolisiert, dass die Berechnung des Stahlanschlussmodells erfolgreich war.
Status
Die Spalte 'Status' listet die am Knoten anschließenden Stäbe mit ihren Bezeichnungen auf (siehe Kapitel Basis). Damit sind alle Stäbe mit identischen Eigenschaften und gleicher Lage zusammengefasst. Die Anschlusssteifigkeiten werden für jede dieser Gruppierungen angegeben, die Sie für die Steifigkeitsanalyse ausgewählt haben (siehe Kapitel Stäbe).
Axiale Steifigkeit SN+ / SN-
In den beiden Spalten werden die Steifigkeiten angegeben, die der Anschluss für positive Normalkräfte (Zug) und für negative Normalkräfte (Druck) darstellt. Der Eintrag +∞ bedeutet eine unendlich hohe Axialsteifigkeit und damit eine feste Verbindung.
Drehsteifigkeit SMy+ / SMy- / SMz+ / SMz-
Es werden die Konstanten der Drehfedern angegeben, die sich aus den Randbedingungen für den Anschluss ergeben. Die Rotationskapazität wird untersucht, wenn das Moment My oder Mz für einen anschließenden Stab berücksichtigt wurde (siehe Bild Schnittgrößen für Steifigkeitsanalyse ). Die Vorzeichen der Schnittgrößen entsprechen den im Bild Vorzeichenregelung für Stabschnittgrößen dargestellten Konventionen.
Klassifizierung

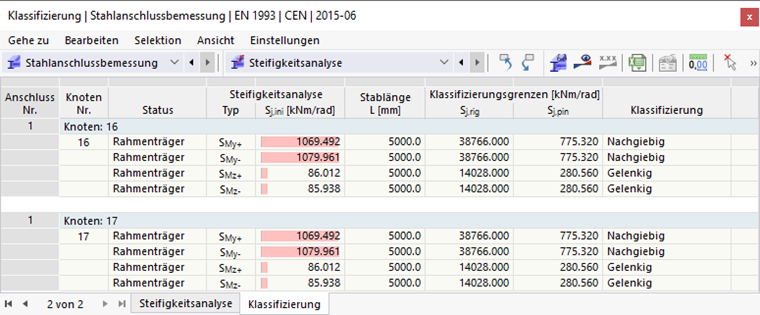

Die Tabelle 'Klassifizierung' gibt Aufschluss über die Klassifizierungsgrenzen und die Zuordnungen der untersuchten Knoten.
Knoten
Die Ergebnisse werden für jeden Knoten eines Anschlusses ausgegeben.
Status
In der Spalte 'Status' sind die am Knoten anschließenden Stäbe mit ihren Bezeichnungen angegeben, die Sie für die Steifigkeitsanalyse ausgewählt haben (siehe Kapitel Stäbe).
Steifigkeitsanalyse
In der Spalte 'Typ' sind die Schnittgrößenarten aufgelistet, die bei der Analyse der Rotationskapazität untersucht wurden. In der Regel sind dies die Biegemomente My und Mz im anschließenden Stab (siehe Bild Schnittgrößen für Steifigkeitsanalyse ). Die Analyse erfolgt sowohl für positive als auch für negative Momentenbeanspruchung. Als Ergebnis wird jeweils die Anfangssteifigkeit 'Sj,ini' des Anschlusses angegeben.
Stablänge
Die ungestützte Länge des Stabes wirkt sich auf die Steifigkeit des Anschlusses aus.
Klassifizierungsgrenzen
Aus den Randbedingungen des Anschlusses werden die Grenzen für die Klassifizierung des Anschlusses bestimmt. Ist die Steifigkeit des Anschlusses für eine Momentenbeanspruchung größer oder gleich dem in der Spalte Sj,rig angegebenen Wert, so liegt eine starre Verbindung vor. Bei einer Steifigkeit kleiner oder gleich dem in der Spalte Sj,pin angegebenen Wert handelt es sich um einen gelenkigen Anschluss. Steifigkeiten zwischen diesen Grenzkriterien lassen auf einen nachgiebigen oder verformbaren Anschluss schließen.
Die Grenzkriterien für die Klassifizierung nach der Steifigkeit sind beispielsweise in EN 1993-1-8, 5.2.2.5 beschrieben.
Klassifizierung
Je nach Rotationskapazität wird die Verbindung als 'Starr', 'Nachgiebig' oder 'Gelenkig' eingestuft. Dies erlaubt Rückschlüsse auf die Übertragung der auftretenden Schnittgrößen.
