Les tableaux de résultats de la catégorie Analyse de rigidité affichent les rigidités des assemblages analysés, y compris leur classification.
Analyse de rigidité

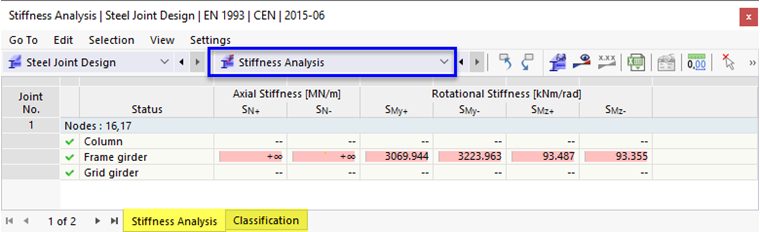

Le tableau {$>Analyse de rigidité' liste les rigidités d'assemblage triées par assemblages.
La coche verte indique que le calcul du modèle d'assemblage acier a réussi.
État
La colonne 'État' liste les barres connectées au nœud et leurs descriptions (voir la {%}00003646 Base]]). Cela couvre toutes les barres ayant les mêmes propriétés et la même position. Les rigidités d'assemblage sont affichées pour chacun de ces regroupements que vous avez sélectionnés pour l'analyse de rigidité (voir le chapitre {%}00003647 Barres]]).
Rigidité axiale SN+/SN-
Les deux colonnes affichent les rigidités représentées par l'assemblage pour les efforts normaux positifs (traction) et négatifs (compression). L'entrée +∞ signifie une rigidité axiale infiniment élevée et donc un assemblage fixe.
Rigidité en rotation SMy+/SMy-/SMz+/SMz-
Cette colonne affiche les constantes des ressorts de rotation résultant des conditions aux limites de l'assemblage. La capacité de rotation est analysée si le moment My ou Mz a été considéré pour une barre connectée (voir l'image #extbookmarkmanual|image047372|Efforts internes pour l'analyse de rigidité#). Les signes des efforts internes correspondent à ceux indiqués sur l'image convention de signe pour les efforts internes de barre .
Classification

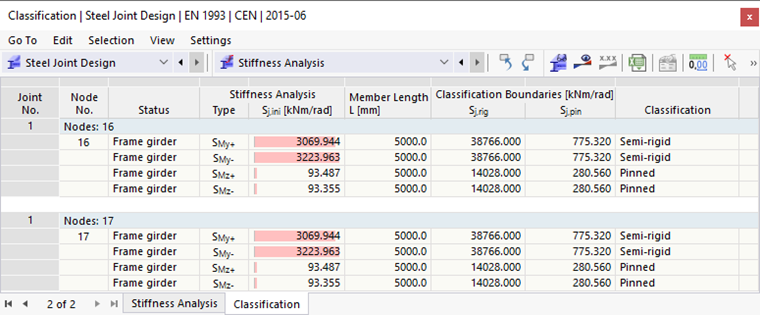

Le tableau {$>Classification' affiche les limites de classification et les attributions des nœuds analysés.
Nœud
Les résultats sont affichés pour chaque nœud d'un assemblage.
État
La colonne 'État' liste les barres connectées au nœud que vous avez sélectionnées pour l'analyse de rigidité (voir le chapitre {%}00003647 Barres]]), y compris leurs descriptions.
Analyse de rigidité
La colonne 'Type' liste les types d'efforts internes analysés dans l'analyse des capacités de rotation. Il s'agit généralement des moments fléchissants My et Mz dans la barre connectée (voir l'image #extbookmarkmanual|image047372|Efforts internes pour l'analyse de rigidité#). L'analyse est effectuée pour une charge de moment positive et négative. La rigidité initiale 'Sj,ini ' de l'assemblage est donnée comme résultat.
Longueur de barre
La longueur non supportée de la barre affecte la rigidité de l'assemblage.
Limites de classification
Les limites pour la classification de l'assemblage sont déterminées à partir des conditions aux limites de l'assemblage. Si la rigidité d'assemblage pour un moment de charge est supérieure ou égale à la valeur spécifiée dans la colonne Sj,rig, un assemblage rigide est présent. La rigidité d'un assemblage articulé est inférieure ou égale à la valeur spécifiée dans la colonne Sj,pin. Les rigidités entre ces critères limites indiquent un assemblage semi-rigide ou déformable.
Les critères limites pour la classification en fonction de la rigidité sont décrits, par exemple, dans l'EN 1993-1-8, 5.2.2.5.
Classification
Selon la capacité de rotation, l'assemblage est classé comme 'Rigide', 'Semi-rigide' ou 'Articulé'. Cela permet de tirer des conclusions sur le transfert des efforts internes existants.
