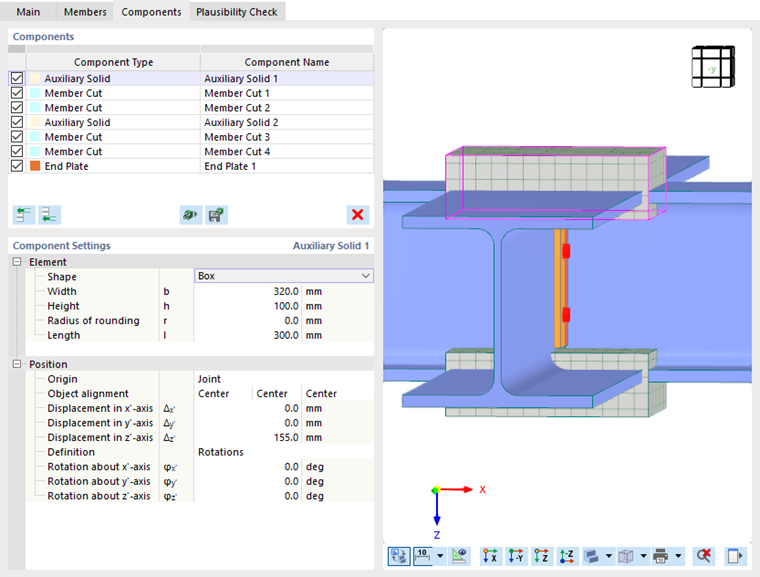

Avec un solide auxiliaire , vous pouvez définir une zone tridimensionnelle dans la géométrie du nœud de connexion. Vous pouvez ensuite utiliser le composant pour ajuster des objets ou positionner d'autres composants.
Élément

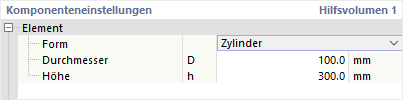

Vous définissez d'abord la forme du solide dans cette catégorie. Définissez ensuite les dimensions 3D à l'aide des paramètres correspondants.
La liste offre plusieurs options pour la 'Forme' du solide auxiliaire.
- Caisson : Définition d'un cube à l'aide des paramètres de largeur, de hauteur et de longueur, avec arrondi des coins en option
- Cylindre : Définition d'un cylindre circulaire à l'aide des paramètres Diamètre et Hauteur
- Section : Vous pouvez la définir à l'aide d'une section que vous ouvrez à l'aide du bouton [Sélectionner]
dans la bibliothèque des sections
Position
Dans la deuxième catégorie, vous pouvez définir la position du solide auxiliaire.
L'{$>origine' contrôle l'objet auquel la position se réfère. Outre les nœuds d'assemblage, des barres, des plaques de barre ou des tôles peuvent être sélectionnées dans la liste. Entrez ensuite l'{$>Orientation de l'objet' pour définir le point de référence sur le solide. Les listes offrent également des options de sélection spécifiques.
Vous pouvez ensuite utiliser les vecteurs de déplacement et les angles de rotation pour définir la position du solide auxiliaire.
