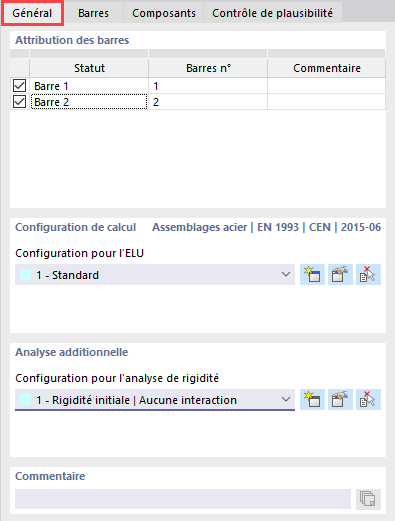

L'onglet Général gère les paramètres généraux relatifs aux barres de l'assemblage et la configuration de calcul pour les vérifications.
Assignation des barres
Dès que vous sélectionnez un nœud pour la vérification, le logiciel assigne toutes les barres connectées à ce nœud.
Vous pouvez utiliser les cases à cocher de la première colonne pour supprimer des barres de la vérification.
. Le statut correspond à un type de regroupement : S'il y a plusieurs nœuds à calculer, toutes les barres qui ont les mêmes propriétés et une position correspondante dans le modèle de structure sont combinées. La description dans le statut, à laquelle vous pouvez également attribuer un nom individuel, sera utilisée ultérieurement pour les composants. La colonne Barres n° affiche les numéros de barre utilisés dans le modèle RFEM ou RSTAB. Vous pouvez également saisir un commentaire sur le statut respectif dans la dernière colonne.
Configuration de calcul
Dans cette section, vous pouvez sélectionner la configuration à utiliser dans la liste et en créer une nouvelle
, Modifier
ou utilisez-le dans le graphique à partir d'un autre assemblage
.
Les configurations de calcul sont expliquées dans le chapitre Configurations pour l'ELU.
Analyse supplémentaire
Dans cette section, vous pouvez sélectionner la configuration pour l'analyse de rigidité à utiliser dans la liste, en créer une nouvelle
, Modifier
ou transférez-le dans le graphique à partir d'un autre assemblage
.
Les configurations pour l'analyse de rigidité sont décrites dans le chapitre {%}004049 Configurations pour l'analyse de rigidité]].
Commenter
Vous pouvez ajouter un commentaire à chaque assemblage, qui est ensuite affiché après le nom de l'assemblage.
Fenêtre graphique
Dans le graphique de la boîte de dialogue, tous les nœuds à calculer sont affichés avec les barres connectées, à condition que vous ne les ayez pas désactivées dans la section « Attribution des barres ».
Lorsque vous déplacez la souris sur un nœud, son numéro et ses coordonnées s'affichent. Si vous déplacez la souris sur une barre, vous obtiendrez des informations sur le numéro de barre, la section, le matériau et la longueur de barre.
