基本

基本选项卡管理着与杆件连接的基本设置和设计验算的设计配置。

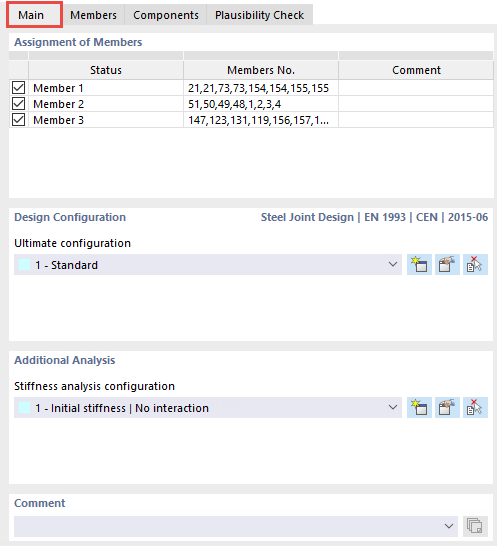

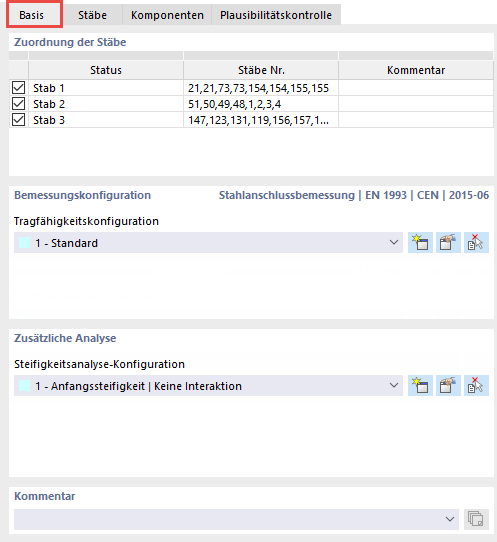

“主”选项卡

杆件分配

只要您为设计选择了一个节点，程序就会分配所有连接到该节点的杆件。

用户可以使用对话框第一列的复选框将杆件从设计中删除。 . 状态对应于分组的类型： 如果有多个节点需要设计，那么所有具有相同属性的杆件被组合在一起，并且在结构模型中具有相应的位置。 在状态描述中，您可以输入一个名称，该名称稍后将用于这些组件。 在杆件编号列中可以列出在 RFEM 或 RSTAB 模型中使用的杆件编号。 您可以选择在最后一列中对各个状态输入注释。

设计配置

在这部分，您可以从列表中选择要使用的承载能力极限状态的配置， , 编辑 或在图形中从其他节点使用 .

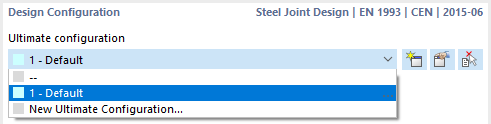

设计配置

有关设计配置的介绍，请参阅章节 {%|002161 承载能力极限状态配置]]。

其他分析

在这部分，您可以从列表中选择要使用的刚度分析配置，或者创建一个新的配置。 , 编辑 或以图形的方式由其他节点传递到图形中 .

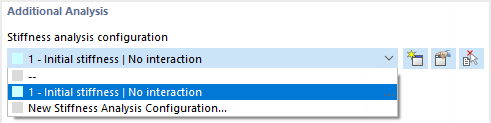

其他分析

刚度分析的配置请参见章节 刚度分析配置]。

评论

用户可以对每个节点添加注释，注释显示在名称后面。

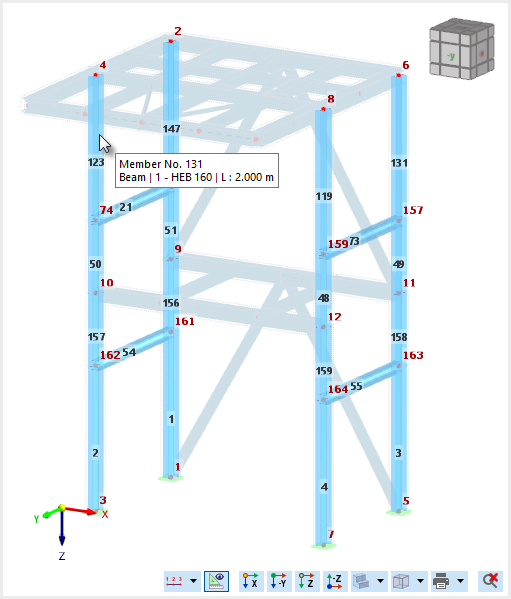

图形窗口

在对话框图形中，显示所有要设计的节点及其连接的杆件，前提是“杆件分配”部分中没有停用它们。

如果将鼠标移到一个节点上，则会显示该节点的编号和坐标。 并且可以显示该杆件的编号、截面、材料和长度等信息。

图形窗口
