杆件编辑器

在杆件处调整杆件有两种方法。 首先，您可以输入{%！ 第二种方法是使用杆件编辑器对截面的转角进行调整，然后对连接节点处的细节部进行建模。 在杆件编辑器中可以对杆件末端设置倒圆角或切口等操作。

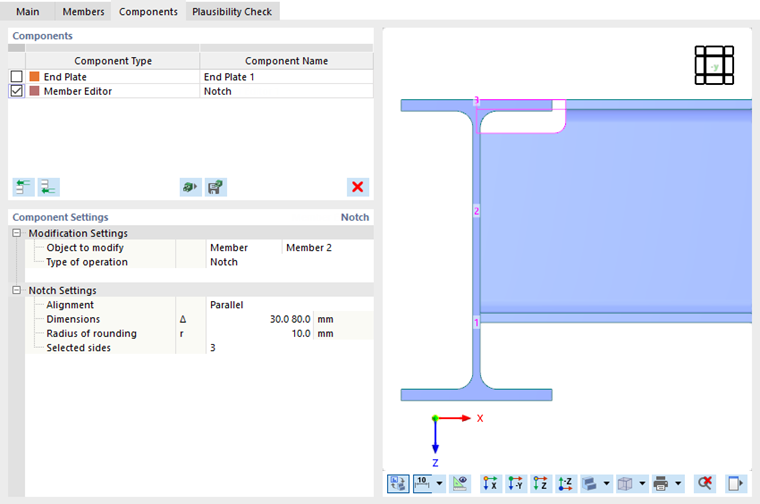

杆件编辑器的组件设置

修改设置

首先，定义要调整的对象类型。 在“要修改的对象”列表中，有两个选项可供选择：

• 杆件： 该调整会影响整根杆件的截面。
• 杆件板： 您可以调整杆件（“板”）的截面部分，例如翼缘或腹板。

然后，在列表中选择杆件或截面板件的最后一列。

在第二行中输入要调整杆件或板的“操作类型”。 根据不同的对象，列表中有不同的选项。

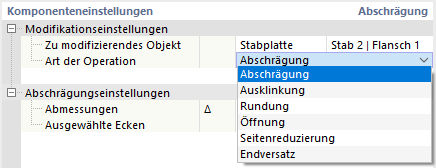

选择作用类型

设置

{%|#image0523183 操作类型]]会影响您在第二类别中定义的参数。

倒角

用户可以通过倒角为杆件或截面板件设置倒角。

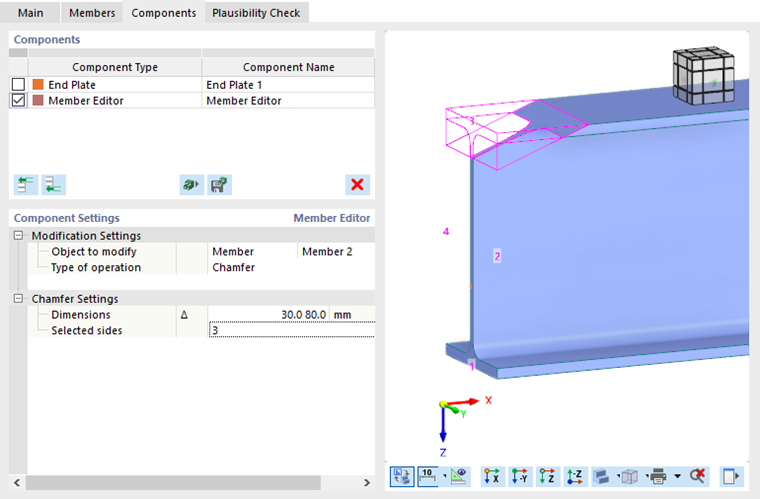

杆件倒角

指定凹进的尺寸 Δ。 第一个参数表示高度，第二个参数表示长度。 在图形区域中，您可以使用 是编辑按钮。

然后指定要倒角的杆件的侧面或截面的角。 在图形中显示边或角的编号。 如果要对所有面或角统一倒角，请在列表中选择'全部'选项。

齿接

用户可以为整根杆件或截面中的一部分（例如翼缘、腹板）定义切口。

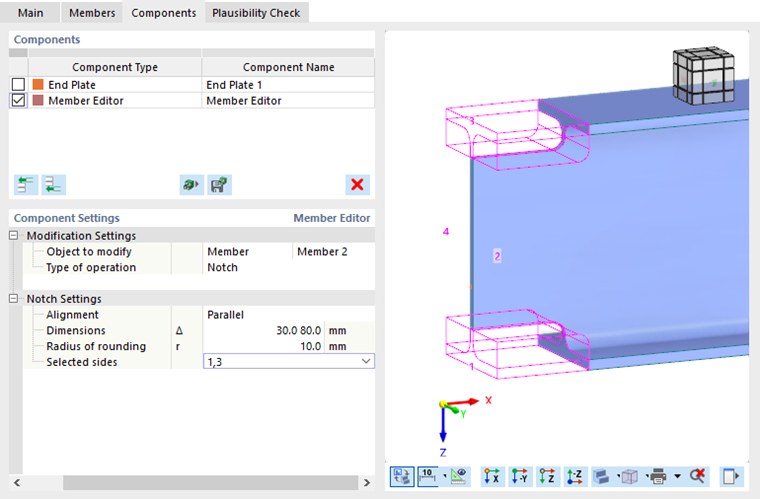

在杆件上定义切口

指定凹进的尺寸 Δ。 第一个参数表示切口的高度，第二个参数表示切口的长度。 在图形区域中，您可以使用 是编辑按钮。

如果切口通过圆角设计，请指定其半径。 最后，定义杆件相关的侧面或截面的拐角。 在图形中显示边或角的编号。

四舍五入

选择磨圆选项，可以将截面板件的拐角磨圆。

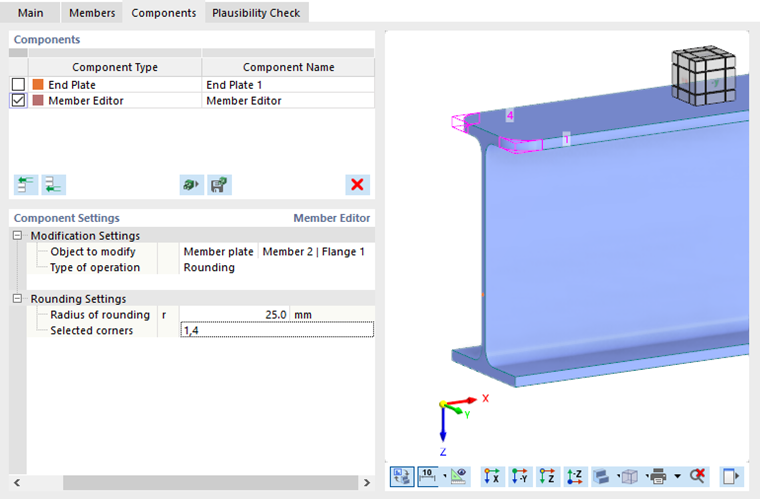

翼缘圆角

指定磨圆的半径。 然后定义截面部分的相关角。 拐角的编号显示在图形中。

洞口

选择洞口后，在截面板件上创建一个洞口。 通过该选项卡，可以模拟截面腹板或翼缘上的圆孔或斜角孔。

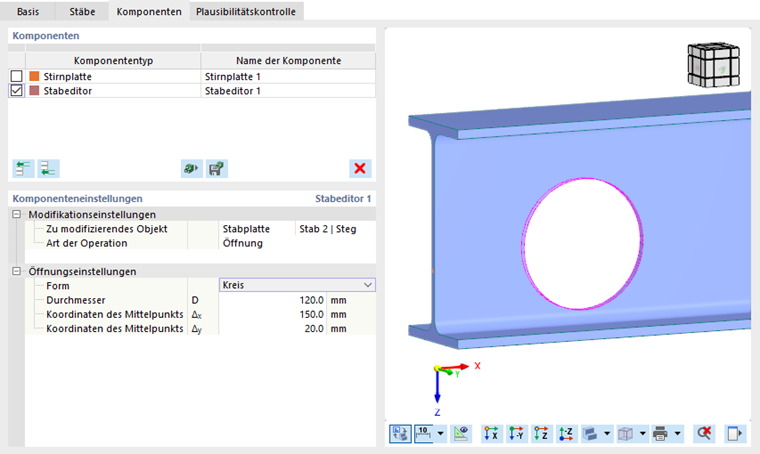

在截面腹板上定义洞口

在列表中选择洞口的'形状'。 可以选择将应力-应变曲线定义为以下类型：

• 圆形
• 矩形
• 多边形
• 六边形

然后定义洞口的参数。 洞口设置与洞口形状一致。 在图形区域中，您可以使用 切换到参数显示的符号。

侧面折减

侧面折减选项可以在截面板件的边缘处开一个小洞。

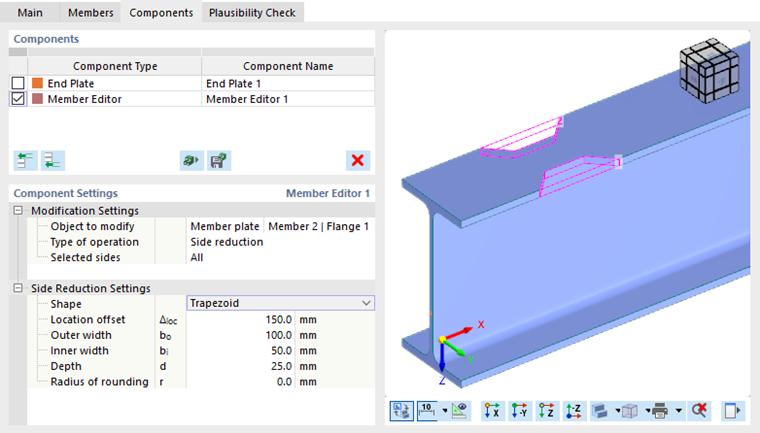

对翼缘区域进行折减

定义截面部分的相关侧面。 编号如图所示。 Wenn Sie am Flansch oder Steg beidseits einen Einschnitt vornehmen möchten, wählen Sie in der Liste die Option 'Alle' aus.

从列表中选择侧面折减的'形状'。 可以选择将应力-应变曲线定义为以下类型：

• 梯形
• 圆弧

然后定义折减的参数。 规格会根据形状进行调整。 在图形区域中，您可以使用 切换到参数显示的符号。

末端偏移

通过设置末端偏移，用户可以在杆件末端截断截面。

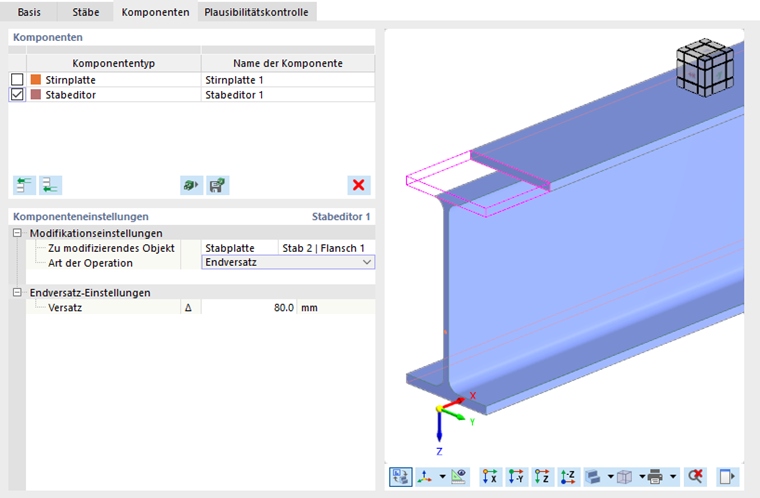

定义翼缘末端偏移

定义偏移的长度 Δ。
