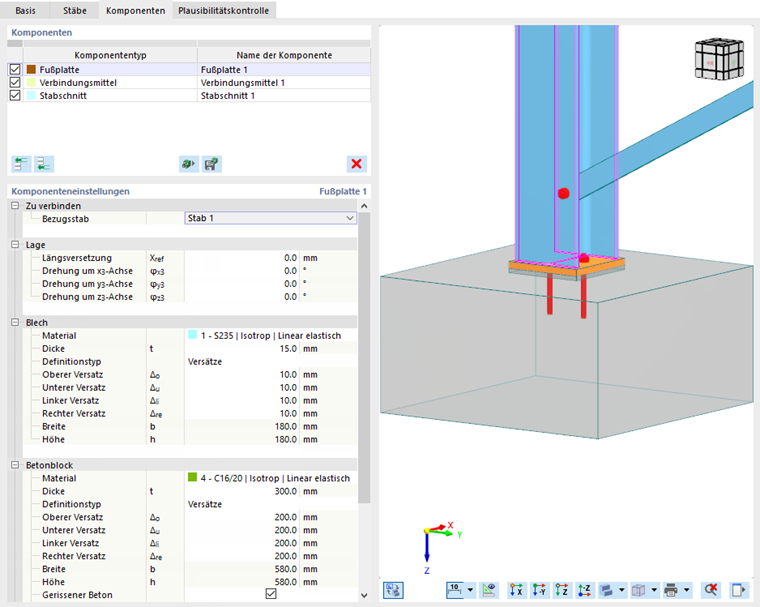

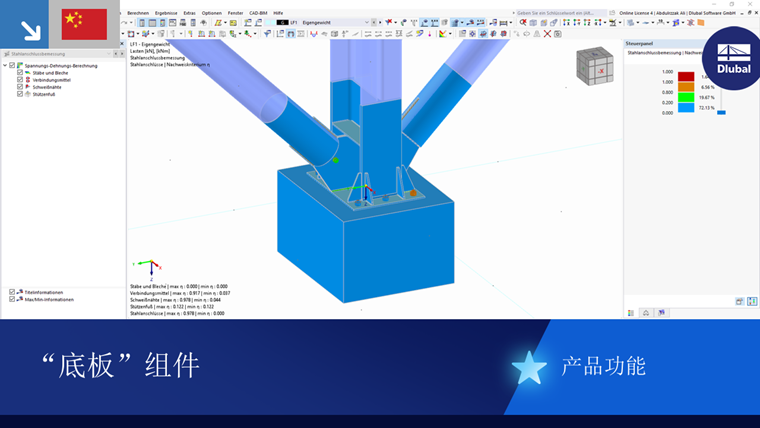

底板

用户可以使用底板组件进行底板与锚固节点的设计。 Dabei werden die Platte, Schweißnähte, Verankerung sowie die Stahl-Beton-Interaktion nachgewiesen.

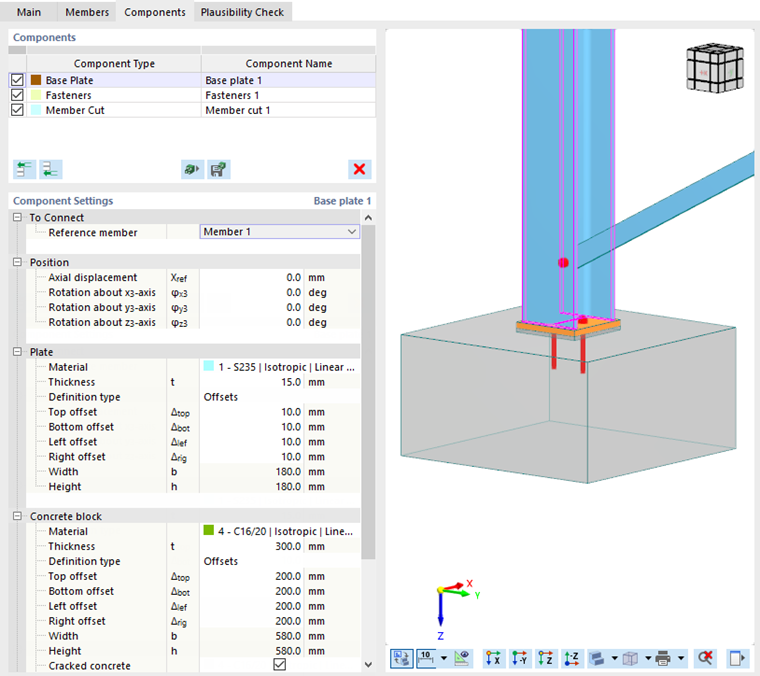

底板组件设置

连接对象

In der ersten Kategorie der Komponenteneinstellungen legen Sie fest, welcher Stab eine Fußplatte aufweist.

选择参照杆件

In der Liste sind alle am Knoten anschließenden Stäbe angegeben. Wählen Sie den 'Bezugsstab' aus (die Stütze). Dem Knoten muss nicht unbedingt ein Knotenlager zugewiesen sein.

位置

Diese Kategorie bietet die Möglichkeit, die Fußplatte in einem Abstand vom Stabende zu platzieren und zu drehen.

定义底板位置

Die 'Längsversetzung' beschreibt den (vertikalen) Abstand vom Knoten. Wenn Sie eine 'Drehung' der Fußplatte vornehmen möchten, geben Sie die entsprechenden Winkel um die lokalen Achsen an. Das Koordinatensystem können Sie mit der Schaltfläche unten im Grafikbereich einblenden.

压型钢板

Über das Blech der Fußplattenkomponente wird die Verbindung zwischen Bezugsstab und Betonblock hergestellt.

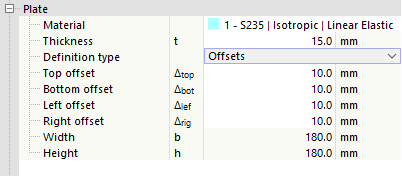

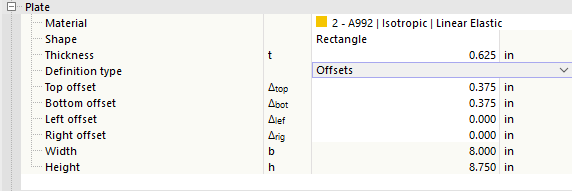

定义板的属性

Wählen Sie aus den definierten Materialien das passende Material aus oder legen Sie über die Schaltfläche 是编辑按钮。 Geben Sie dann die Dicke des Blechs an.

Die Blechgeometrie können Sie über 'Versätze' oder die 'Abmessungen und Lage' definieren. Wählen Sie in der Liste die entsprechende Option aus.

偏移

Die Blechgröße ergibt sich aus den Querschnittsabmessungen des Bezugsstabes. Über den 'Versatz' in die vier Richtungen können Sie jeweils festlegen, wie weit das Blech über den Begrenzungsrahmen des Querschnitts hinausragt. Die sich daraus ergebende Breite und Höhe wird in den letzten Zeilen angegeben; diese Werte können nicht verändert werden.

尺寸和位置

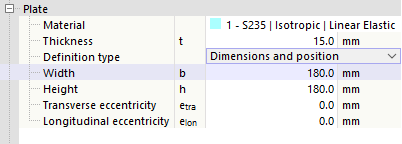

通过尺寸和位置定义板

Sie können die Größe des Blechs direkt angeben. Die Position ist auf den Querschnitt des Bezugsstabes bezogen. Soll die Platte nicht zentrisch angeordnet werden, so können Sie eine auf den Anschlussknoten bezogene 'Querexzentrizität' und eine 'Längsexzentrizität' definieren und die Platte verschieben.

混凝土块

Der Betonblock bildet das "Fundament" der Fußplattenkomponente.

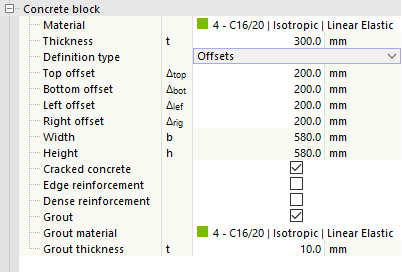

定义混凝土块的属性

Wählen Sie aus den definierten Materialien das passende Material aus oder legen Sie über die Schaltfläche ein neues Betonmaterial an. Geben Sie dann die Dicke des Betonblocks an.

Die Geometrie können Sie über 'Versätze' oder die 'Abmessungen und Lage' definieren. Wählen Sie in der Liste die entsprechende Option aus. Die beiden Möglichkeiten entsprechen denen zur Definition der Blechgeometrie (siehe Versätze).

Die Kontrollfelder 'Gerissener Beton', 'Randbewehrung' und 'Dichte Bewehrung' wirken sich auf die wirksame Fläche A_eff der Fußplatte bei Druck aus: Reißt der Beton auf, so wird diese Fläche etwas kleiner; liegt eine Randbewehrung und eine dichte Bewehrung vor, so wird die wirksame Fläche etwas größer.

Wenn zwischen Stahlplatte und Betonblock eine Sauberkeitsschicht vorgesehen ist, haken Sie das Kontrollfeld 'Mörtel' an. Definieren Sie dann das 'Mörtelmaterial' und geben die 'Mörteldicke' an.

剪力传递

Diese Kategorie regelt, wie die Querkräfte zwischen dem Bezugsstab und dem Betonblock übertragen werden.

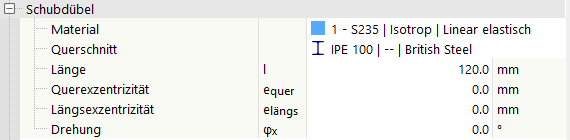

底板的剪力传递

Bei derzeitigem Entwicklungsstand wird die Schubübertragung ausschließlich durch Anker gewährleistet. Wenn Sie zusätzlich die 'Reibung berücksichtigen' möchten, haken Sie das entsprechende Kontrollfeld an. Der Reibungsbeiwert ist bei den Tragfähigkeitskonfigurationen in der Kategorie 'Betonblock' hinterlegt.

锚固

Mit den Ankern werden die Zugkräfte (und eventuell auch die Schubkräfte) aufgenommen. In dieser Kategorie können Sie die Eigenschaften der Bolzen definieren.

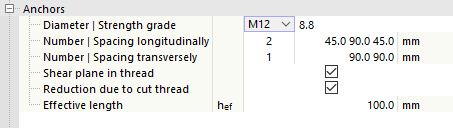

定义锚固件

Wählen Sie in den Listen den 'Durchmesser' und die 'Festigkeitsklasse' der Ankerbolzen aus.

Geben Sie dann die 'Anzahl' sowie jeweils den 'Abstand in Längsrichtung' und 'Abstand in Querrichtung' der Anker an. Auch hier ist die Schaltfläche im Grafikbereich hilfreich, um zur Symboldarstellung der Parameter zu wechseln.

Mit den Kontrollfeldern 'Gewinde in Scherfuge' und 'Reduzierung durch geschnittenes Gewinde' können Sie steuern, ob die Festigkeiten entsprechend abgemindert werden sollen.

Der Wert h_ef repräsentiert die wirksame Verankerungstiefe der Anker in den Betonblock. Die Länge der Anker ergibt sich damit aus der Dicke der Fußplatte und ggf. Mörtelschicht, der Verankerungstiefe sowie der erforderlichen Länge für Mutter und Beilagscheibe.

焊缝验算

Die letzte Kategorie steuert, mit welchen Schweißnähten die Ränder des Bezugsstabes (Stütze) mit dem Blech der Fußplatte verbunden sind. Wenn Sie eines der Kontrollfelder deaktivieren, wird am entsprechenden Querschnittsteil keine Schweißnaht angeordnet.

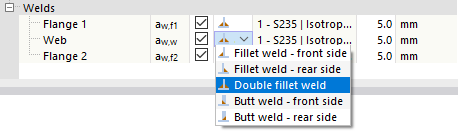

定义焊缝

Wenn Sie in die Spalte rechts neben dem Kontrollfeld klicken, können Sie eine Liste mit Schweißnahttypen aufrufen. Dort stehen verschiedene Arten von Kehl- und Stumpfnähten zur Auswahl. Bei Kehlnähten ist die Dicke der Schweißnaht anzugeben.
