许多组件中都包含板；例如端板、翅板、连接板等。 您也可以插入板作为单独的组件，例如作为柱子的盖板、开口截面的加劲，或使用连接板组件作为杆件连接的节点板。 下图显示了一个盖板和一个节点板。
单元

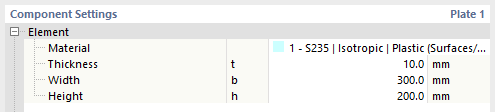

在“组件设置”中，可以定义板的尺寸和材料。 用户可以选择现有的材料，也可以定义一种新的材料。
位置

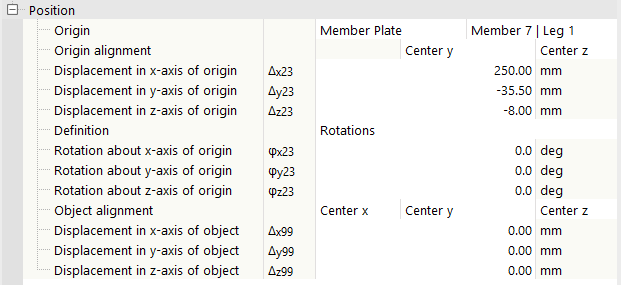

下一个类别控制板在节点中的定位。
始端
选择板的位移和转动参照的“原点”组件。

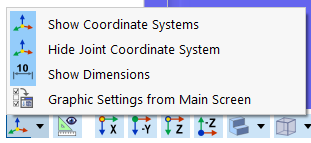

模型中的默认设置为节点，即整个节点的原点。 您也可以选择一个杆件 、杆件板、另一个板，一个辅助平面或辅助实体作为参照组件。 以该构件的坐标系为基准，可以通过移动和旋转板来调整板的布置。
原点对齐
当将杆件定义为原点时，该选项才可用。 您可以选择要附着板的截面的参考点。
有两个列表，每个列表包含三个选项。
| 中心 | 板的中心就是截面的重心。 |
| 上 | 板的中心点是指截面在 z 轴负方向上的边缘标注。 |
| 下 | 板的中心点是指截面在 z 轴正方向上的边缘标注。 |
| 中心 | 板的圆心就是截面的中线。 |
| 左 | 选取板的中间点，以截面左侧边缘为准。 |
| 右侧 | 在板的局部坐标轴 x 方向上沿局部坐标轴 x 轴的方向移动，以截面右侧边缘为准。 |

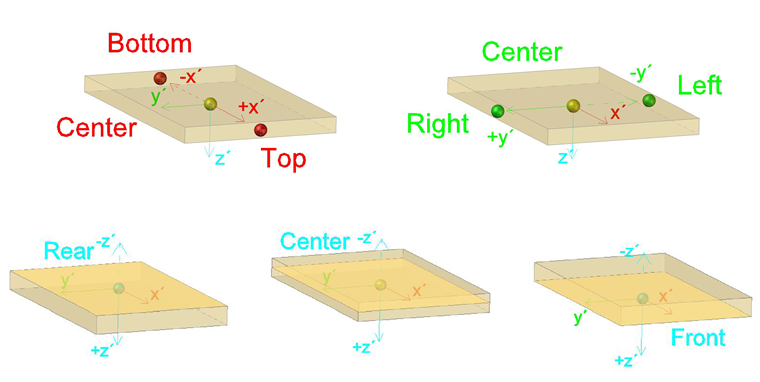

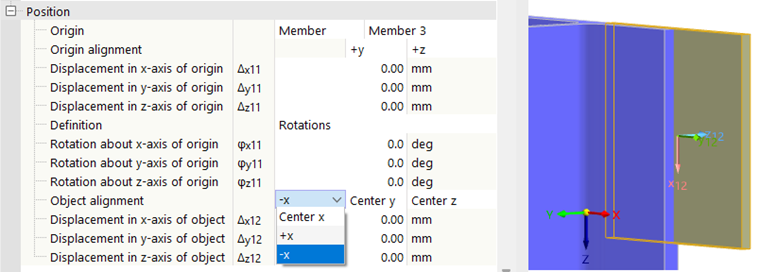

对象对齐
用户可以在此处选择用于连接板的参考点（“抓点点”）。
出现三个列表，每个列表包含三个选项。
| 中心 | 以面的 x 轴为参照点设置板的局部坐标系。 接下来的几列控制着特定的点。 |
| 上 | 位于板上部边缘的x轴负方向上。 |
| 下 | 在板上沿 x 轴正方向.. |
| 中心 | 以 y 轴为参照的线设置为板的坐标系。 其他列控制着特定的点。 |
| 左 | 板设置在其左侧边缘，即x轴正方向。 |
| 右侧 | 板的右侧边缘为板的 y 负方向。 |
| 中心 | 以面的局部坐标轴 z 轴为参照点设置板的局部坐标系。 |
| 前 | 板在其z-方向的负方向上设置（板厚度偏移）。 |
| 后 | 杆件后面固定在杆件的 z 正方向上。 |
