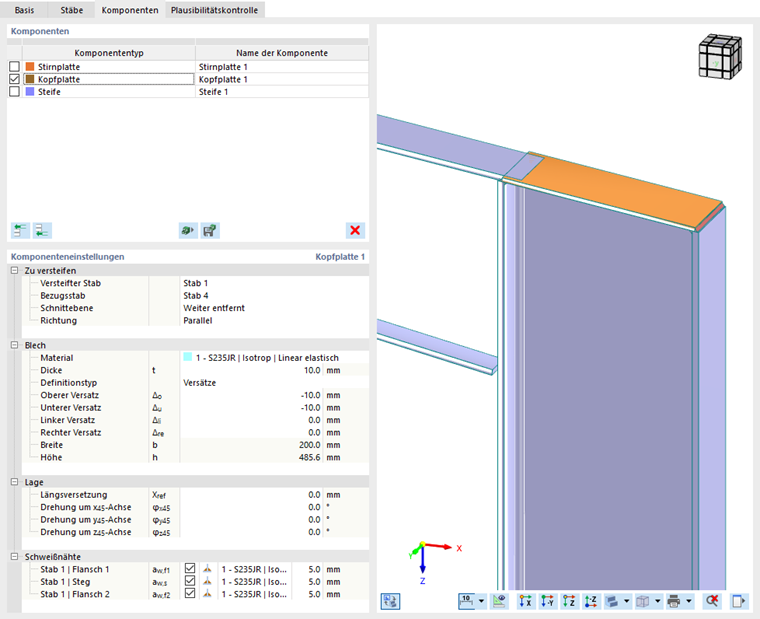

盖板是垂直于或倾斜于杆件轴线布置在柱上端的钢板,从而构成完整的截面。
加劲
【杆件设置】-【杆件设置】-【杆件设置】-【杆件设置】-【杆件设置】-【设置】。

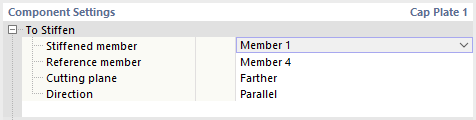

指定与节点连接的杆件中的哪一个作为'加劲杆件'与盖板相关。 通常为柱子。 '参照杆件'是可选的。 这适用于倾斜角度连接的梁: 得到的板夹角会自动用于盖板的剪应力。
如果定义参照杆件(例如水平梁),则可以选择'剖面': 可以选择在较远的一端(柱头的顶部),也可以在连接的较近的一端(梁的下翼缘)。 '方向'决定了盖板是平行于梁翼缘还是垂直于柱子的翼缘。 在杆件 {%|002940#cutting-plane]] 章节中对这些参数有详细的介绍。
楼板
用户可以在该类别中定义板件的属性。 从定义的材料中选择相关材料,或使用按钮
材料。 然后输入盖板的厚度。
您可以通过'偏移'或'尺寸和位置”来定义盖板的几何形状。 在列表中选择相应选项。

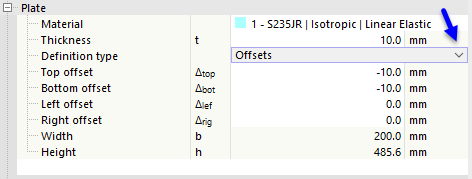

偏移
板件的基本尺寸由连接的杆件的截面尺寸计算得出。 通过在四个方向上定义'偏移',可以分别定义盖板超出截面边界盒的距离。 结果的宽度和高度显示在最后几行;这些值不能被修改。

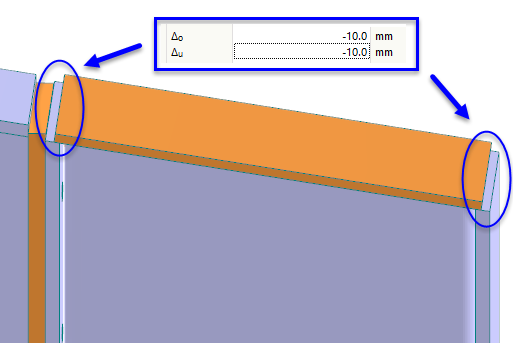

用户可以通过指定负的偏移 Δo和 Δu来定义盖板的开孔,这是一个焊缝连接所需的方法。

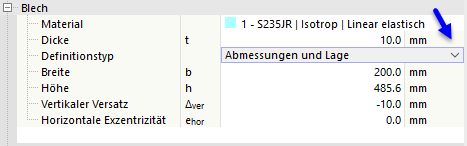

尺寸和位置
您可以直接指定板的尺寸。 位置 与加劲杆件有关,垂直偏移是从柱子顶部(z 轴的负向截面一侧)测量的,水平偏移是距杆件截面重心的水平偏移。
位置
使用该类别,可以在距杆件末端一定距离处放置并旋转盖板。 但是,如果您已经定义了一个参照杆件,那么您不需要手动调整盖板。 参数根据参照杆件的位置和类别中的设置自动得出#To-stiffen 到加劲]]。
'轴向位移'是指杆件的定义节点。 必须根据杆件方向对距离设置输入正值或负值。 移动顶棚板时,杆件末端也会随之移动,并且不需要 {%|002940 杆件截面]]。
通过输入角度 φ 可以旋转'盖板。 x、y 和 z 轴是关于盖板的坐标系,您可以通过点击按钮将其显示在右侧图形中
显示。
焊缝验算
最后一个类别控制着盖板在柱子截面边缘连接的焊缝。 如果取消激活其中一个复选框,那么相应的截面上就不会布置焊缝。
点击复选框右侧列,打开焊缝类型列表。 在该选项卡中可以选择不同的角焊缝和对接焊缝。 对于角焊缝,用户必须指定焊缝的厚度。
