Una chapa de capitel es una placa de acero dispuesta en el extremo superior de un pilar perpendicular o inclinada al eje de la barra, completando así la sección.
Reforzar

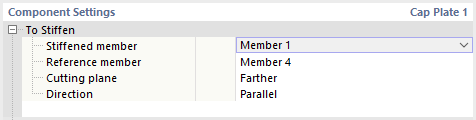

La primera categoría de configuración del componente gestiona la información sobre las barras y el tipo de sección.
Especifique cuál de las barras conectadas al nudo es relevante para la placa de capitel como 'Barra rigidizada'. Por lo general, esta es la columna. La 'Barra de referencia' es opcional. Sin embargo, esto es útil si una viga está conectada en ángulo: El ángulo de inclinación se aplica automáticamente para cortante de la placa de capitel.
Si define una barra de referencia (por ejemplo, una viga horizontal), puede seleccionar el 'plano de la sección': Se puede ubicar en el extremo más distante (en la parte superior del capitel) o en el extremo más cercano de la conexión (en el ala inferior de la viga). La 'Dirección' a su vez determina si la placa de capitel está dispuesta paralela al ala de la viga o perpendicular al pilar. Estos parámetros se describen en detalle en el capítulo Barra.
Chapa
En esta categoría, puede definir las propiedades de la placa. Seleccione el material relevante de los materiales definidos o defínalo usando el botón
complemento, por ejemplo. Luego, introduzca el espesor de la placa de capitel.
La geometría de una placa de capitel se puede definir mediante 'Desviaciones' o 'Dimensiones y posición'. Seleccione la opción correspondiente en la lista.

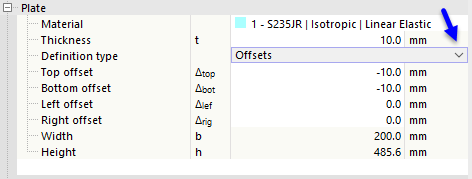

desviaciones
El tamaño básico de la placa resulta de las dimensiones de la sección de la barra conectada. Al definir la 'Desviación' en las cuatro direcciones, puede definir respectivamente cuánto sobresale la chapa del capitel más allá del cuadro delimitador de la sección. El ancho y la altura resultantes se indican en las últimas filas; estos valores no se pueden modificar.

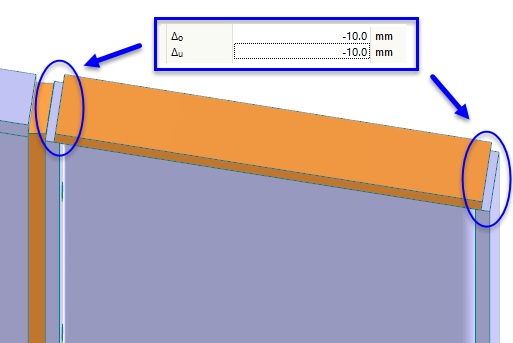

Puede definir rebajes de la chapa de capitel, que son necesarios para aplicar una soldadura, por medio de las desviaciones negativas Δo y Δu.

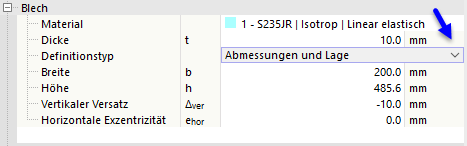

Dimensiones y posición
Puede especificar el tamaño de la placa directamente. La Posición está relacionada con la barra rigidizada, midiendo la desviación vertical desde la parte superior del pilar (cara de la sección del eje z negativo) y la excentricidad horizontal desde el centro de gravedad de la sección de la barra.

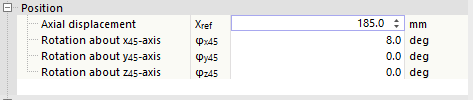

Posición
Esta categoría le permite colocar una placa de capitel a una distancia del extremo de la barra y girarla. Sin embargo, si ha definido una barra de referencia, no necesita ajustar la placa de capitel manualmente: Los parámetros resultan automáticamente de la posición de la barra de referencia y las especificaciones en la categoría Para rigidizar.
El 'desplazamiento axial' se refiere al nudo de definición de la barra. Dependiendo de la orientación de la barra, las especificaciones para las distancias se deben introducir como un valor positivo o negativo. Al mover la placa de cabeza, también se mueve el extremo de la barra, sin necesidad de una sección de la barra.
Al usar los ángulos φ, puede aplicar un 'giro' de la placa de capitel. Los ejes x, y y z se refieren al sistema de coordenadas de la placa de capitel, que puede mostrar en el gráfico a la derecha haciendo clic en el botón
complemento, por ejemplo.
Soldaduras
La última categoría controla las soldaduras con las que se conecta la chapa de capitel en los bordes de la sección del pilar. Si desactiva una de las casillas, no se dispone ninguna soldadura en la parte de la sección correspondiente.
Cuando hace clic en la columna a la derecha de la casilla de verificación, puede abrir una lista de tipos de soldadura. Allí, varios tipos de soldaduras en ángulo y a tope están disponibles para su selección. Para soldaduras en ángulo, tiene que especificar el espesor de la soldadura.
