Une platine en tête est une plaque d'acier disposée à l'extrémité supérieure d'un poteau perpendiculaire ou inclinée par rapport à l'axe de la barre et complétant ainsi la section.
À raidir

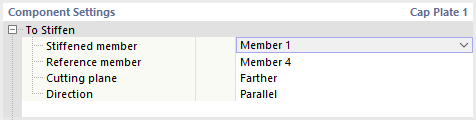

La première catégorie des paramètres de composant gère les informations sur les barres et le type de section.
Spécifiez quelles barres connectées au nœud sont pertinentes pour la platine d'about en tant que 'barre raidie'. Il s'agit généralement du poteau. La {$>barre de référence' est facultative. Cependant, cela est utile si une poutre est connectée à un angle : L'angle d'inclinaison est ensuite appliqué automatiquement pour cisailler la platine en tête.
Si vous définissez une barre de référence (une poutre horizontale, par exemple), vous pouvez sélectionner le 'plan de coupe' : Elle peut être située à l'extrémité la plus éloignée (au sommet de la tête du poteau) ou à l'extrémité la plus proche de l'assemblage (à la semelle inférieure de la poutre). La {$>Direction' détermine si la platine en tête est disposée parallèlement à la semelle de la poutre ou perpendiculairement au poteau. Ces paramètres sont décrits en détails dans le chapitre {%}002940#cutting-plan Barre]].
Plaque
Dans cette catégorie, vous pouvez définir les propriétés de la plaque. Sélectionnez le matériau voulu parmi les matériaux définis ou définissez-le à l'aide du bouton
. Entrez ensuite l'épaisseur de la platine en tête.
La géométrie d'une platine en tête peut être définie par les 'Décalages' ou les 'Dimensions et Position'. Sélectionnez l'option appropriée dans la liste.

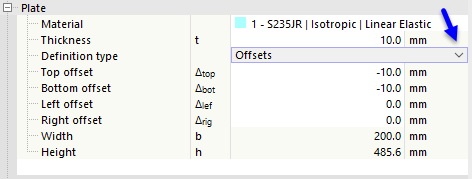

décalages
La taille de base de la plaque résulte des dimensions de la section de la barre connectée. En définissant le 'décalage' dans les quatre directions, vous pouvez définir de combien la platine en tête dépasse au-delà de la zone de contour de la section. La largeur et la hauteur résultantes sont indiquées dans les dernières rangées ; ces valeurs ne peuvent pas être modifiées.

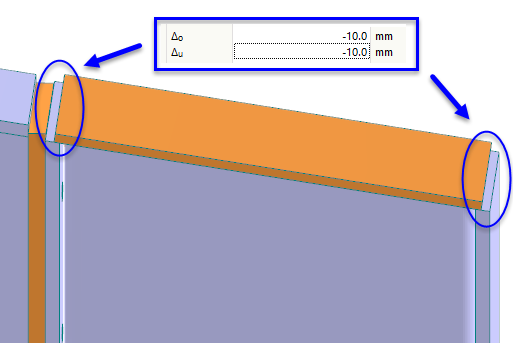

Vous pouvez définir les renfoncements de la platine en tête, qui sont nécessaires pour l'application de la soudure, à l'aide des décalages négatifs Δo et Δu.

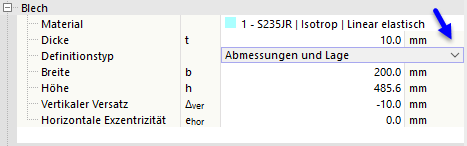

Dimensions et position
La taille de la plaque peut être définie directement. La Position est relative à la barre raidie, avec le décalage vertical mesuré à partir du haut du poteau (côté de la section de l'axe z négatif) et l'excentrement horizontal à partir du centre de gravité de la section de barre.

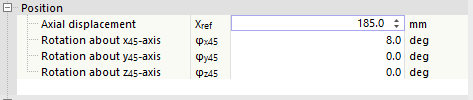

Position
Cette catégorie vous permet de placer une platine en tête à une distance de l'extrémité de barre et de la faire pivoter. Cependant, si vous avez défini une barre de référence, vous n'avez pas besoin d'ajuster la platine en tête manuellement : Les paramètres résultent automatiquement de la position de la barre de référence et des spécifications dans la catégorie {%}#À-raidisseur À raidir]].
Le 'déplacement axial' se réfère au nœud de définition de la barre. Selon l'orientation de barre, les spécifications des distances doivent être entrées sous forme de valeur positive ou négative. Lorsque vous déplacez la platine d'about, l'extrémité de la barre est également déplacée, sans avoir besoin d'une {%40 section de barre]].
Avec les angles φ, vous pouvez appliquer une 'rotation' à la platine en tête. Les axes x, y et z sont relatifs au système de coordonnées de la platine en tête, que vous pouvez afficher à droite en cliquant sur le bouton
.
Cordons de soudure
La dernière catégorie contrôle les soudures avec lesquelles la platine en tête est connectée aux bords de la section du poteau. Si vous décochez l'une des cases, aucune soudure n'est disposée sur la partie correspondante de la section.
Lorsque vous cliquez dans la colonne à droite de la case à cocher, vous pouvez ouvrir une liste des types de soudure. Différents types de soudures d'angle et de soudures bout à bout sont disponibles pour la sélection. L'épaisseur de la soudure doit être définie pour les soudures d'angle.
