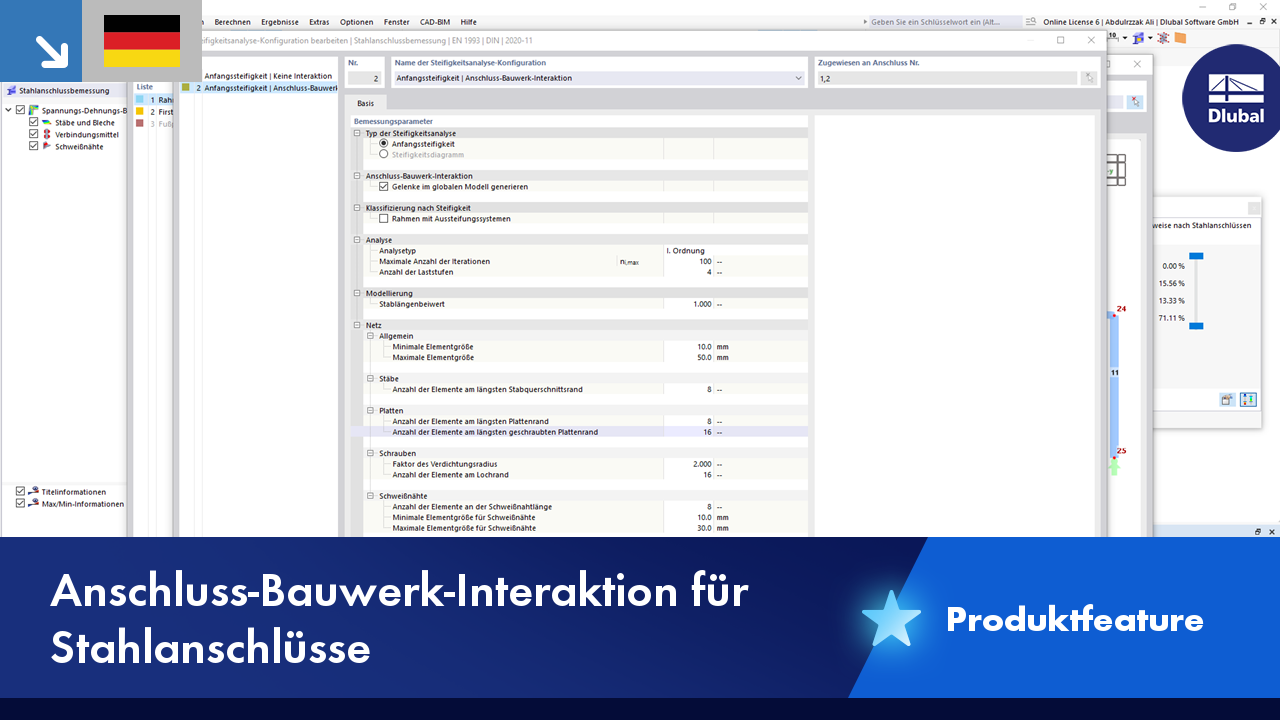

Configurations pour l'analyse de rigidité

La boîte de dialogue Configuration de l'analyse de rigidité permet de définir les spécifications de base pour la détermination de la rigidité d'un assemblage en acier. Les spécifications sont appliquées à un {%}002959 sous-modèle]] créé en arrière-plan pour le calcul.

Important

Les spécifications de la configuration à l'état limite ultime s'appliquent à tous les assemblages auxquels cette configuration est assignée. Si aucune configuration n'est assignée à un objet à calculer, aucune rigidité n'est déterminée pour les nœuds d'assemblage !

Une « liste » à gauche affiche toutes les configurations disponibles dans le modèle. Les boutons Nouveau vous pouvez créer une nouvelle configuration basée sur les valeurs par défaut des deux Basisangaben la norme de calcul spécifiée. Vous pouvez également copier la configuration existante à l'aide de : Copier et ajustez les paramètres de calcul. Le tableau Suppression supprime la configuration sélectionnée dans la liste.

Général

L'onglet Général gère les « Paramètres de calcul » importants pour l'analyse des contraintes.

Type d'analyse de rigidité

Définissez si vous souhaitez déterminer la 'Rigidité initiale' Sj,ini ou créer un 'Diagramme de rigidité' ( en préparation ).

Interaction assemblage-structure

La case « Générer les articulations dans le modèle global » permet d'appliquer les résultats de l'analyse de rigidité dans le modèle RFEM sous forme d'articulations de barre. RFEM crée des articulations avec les rigidités de ressort des assemblages et les assigne aux barres.

Important

La rigidité initialeSj,ini assignée à partir de l'analyse de rigidité est combinée avec le facteur d'ajustement η selon l'EN 1993-1-8 [1] Tabelle 5.2 zu modifizieren, falls Mj,Ed nicht kleiner als 2/3 MjRd ist.

Classification par raidisseur

La case « Portique avec systèmes de contreventement » indique un système de contreventement qui réduit le déplacement horizontal d'au moins 80 %. En sélectionnant cette option, vous pouvez finalement influencer le coefficientKb, qui n'est alors que de 8 au lieu de 25.

ordre

La liste Type d'analyse permet de choisir entre l'analyse géométriquement linéaire et la théorie du second analyse de l'ordre (PΔ).

Si le calcul ne converge pas avec le paramètre par défaut de 100 itérations ou moins, vous devez augmenter le « Nombre maximal d'itérations » en conséquence. Pour plus d'informations, veuillez consulter le chapitre Paramètres pour l'analyse statique du manuel de RFEM.

Pour une meilleure convergence et pour éviter les instabilités dans les systèmes non linéaires, il est conseillé d'utiliser plusieurs Incréments de charge. Un « Nombre d'incréments de charge » élevé a cependant un effet négatif sur le temps de calcul.

Modélisation

Un « facteur de longueur de barre » définit la longueur du modèle équivalent de la barre. La valeur la plus grande de la longueur et de la largeur du rectangle circonscrit est ensuite multipliée par la valeur entrée ici.

Mesh

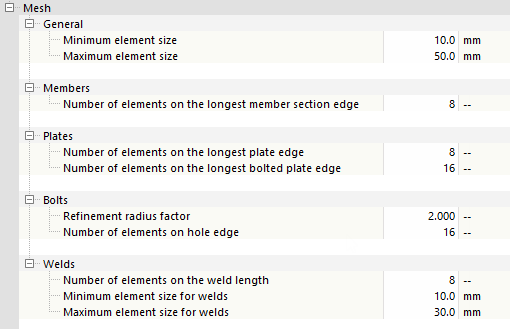

La dernière catégorie offre différentes options de configuration pour le maillage EF, car des maillages différents peuvent être requis selon le type d'assemblage. Vous pouvez spécifier la taille minimale et maximale des éléments dans l'onglet « Général ».

De plus, vous pouvez ajuster le nombre ou la taille des éléments finis pour différents composants, tels que des barres, des plaques, des boulons ou des soudures, pour correspondre à la géométrie de l'assemblage. Plus le nombre d'éléments est élevé ou plus leur taille est petite, plus le maillage est fin.

Les paramètres par défaut des paramètres de calcul doivent être utilisés dans la plupart des cas, car ils fournissent des résultats suffisamment précis en ce qui concerne le temps de calcul.


Références
  1. EN 1993-1-8 calcul des structures en acier - Partie 1-8 : Calcul des assemblages. (2010) Berlin : Beth Verlag GmbH
