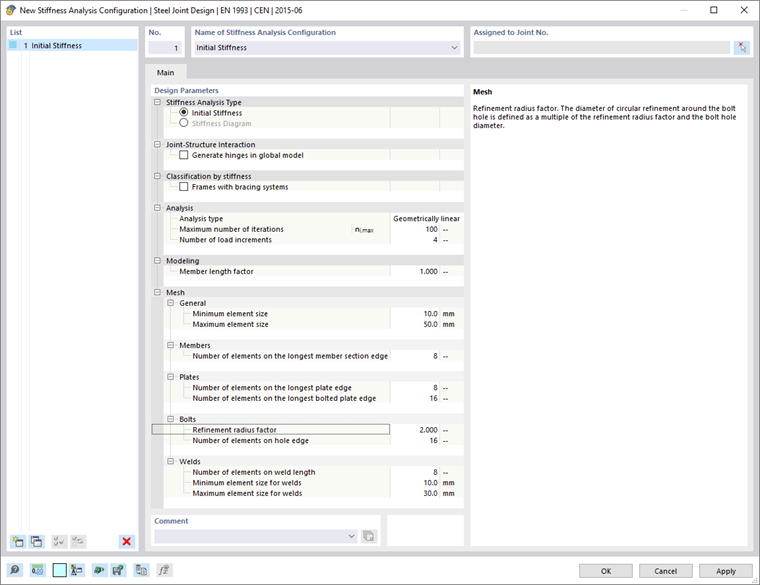

Nella finestra di dialogo Configurazione analisi di rigidezza , è possibile definire le specifiche di base per determinare la rigidezza di un giunto in acciaio. Le specifiche sono applicate a un sottomodello creato in background per il calcolo.
Un "elenco" sulla sinistra mostra tutte le configurazioni disponibili nel modello. È possibile utilizzare il pulsante
è possibile creare una nuova configurazione basata sui valori predefiniti di entrambi
Basisangaben
norma di progetto specificata. In alternativa, è possibile copiare utilizzando il pulsante
e quindi regolare i parametri di progetto. Nella tabella
elimina la configurazione selezionata nell'elenco.
Principale
La scheda Principale gestisce importanti "Parametri di progetto" per l'analisi delle tensioni.
Tipo di analisi di rigidezza
Definire se determinare la 'rigidezza iniziale' Sj,ini o creare un 'Diagramma di rigidezza' ( in preparazione ).
Interazione giunto-struttura
La casella di controllo "Genera vincoli interni nel modello globale" offre la possibilità di applicare i risultati dell'analisi di rigidezza nel modello RFEM sotto forma di vincoli interni delle aste. RFEM crea cerniere con le rigidezze delle molle dei giunti e le assegna alle aste.
Classificazione per rigidezza
La casella di controllo "Telaio con sistemi di controvento" indica un sistema di controvento che riduce lo spostamento orizzontale di un minimo dell'80%. Selezionando questa opzione, è possibile influenzare il coefficiente Kb, che è solo 8 anziché 25.
Analisi
L'elenco Analysis Type fornisce un'opzione di selezione tra l'analisi geometricamente lineare e la seconda- analisi dell'ordine (PΔ).
Se il calcolo non converge nel caso dell'impostazione predefinita del massimo di 100 iterazioni, è necessario aumentare il "Numero massimo di iterazioni" di conseguenza. Ulteriori informazioni sono disponibili nel capitolo Impostazioni dell'analisi statica del manuale di RFEM.
Per una migliore convergenza ed evitare instabilità nei sistemi strutturali non lineari, si consiglia di utilizzare diversi incrementi di carico. Tuttavia, un "Numero di incrementi di carico" elevato ha un effetto negativo sulla velocità di calcolo.
Modellazione
Il "Coefficiente di lunghezza dell'asta" specifica la lunghezza del modello equivalente dell'asta. Il valore maggiore della lunghezza e della larghezza del rettangolo circoscritto viene moltiplicato per il valore inserito qui.
Mesh
L'ultima categoria fornisce varie opzioni di impostazione per una mesh EF, poiché potrebbero essere necessarie diverse mesh a seconda del tipo di giunto. È possibile specificare la dimensione minima e massima dell'elemento in "Generale".
Inoltre, è possibile regolare il numero o la dimensione degli elementi finiti per vari componenti, come aste, piastre, bulloni o saldature, in modo che corrispondano alla geometria del giunto. Maggiore è il numero di elementi o minore è la loro dimensione, più fine sarà la mesh.
Le impostazioni predefinite dei parametri di progetto dovrebbero essere adatte per la maggior parte dei casi e fornire anche risultati sufficientemente accurati per quanto riguarda il tempo di calcolo.
