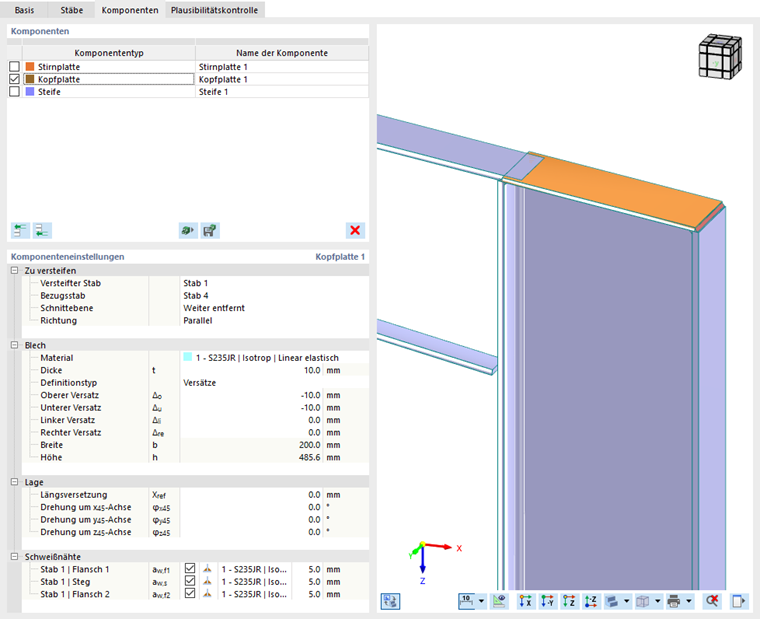

Una piastra di copertura è una piastra di acciaio disposta all'estremità superiore di una colonna perpendicolare o inclinata all'asse dell'asta, completando così la sezione trasversale.

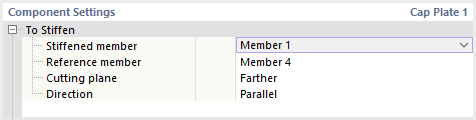

Da rinforzare
La prima categoria di impostazioni dei componenti gestisce le informazioni sulle aste e sul tipo di sezione.
Specifica quale delle aste collegate al nodo è rilevante per la piastra di copertura come 'asta di irrigidimento'. Di solito, questa è la colonna. Lasta di riferimento' è facoltativa. Tuttavia, questo è utile se una trave è collegata ad angolo: L'angolo di inclinazione viene quindi applicato automaticamente per tagliare la piastra di copertura.
Se si definisce un'asta di riferimento (ad esempio, una trave orizzontale), è possibile selezionare il 'piano di sezione': Può essere posizionato all'estremità più distante (nella parte superiore della testa della colonna) o all'estremità più vicina del collegamento (nell'ala inferiore della trave). La 'Direzione' a sua volta determina se la piastra di copertura è disposta parallelamente all'ala della trave o perpendicolare alla colonna. Questi parametri sono descritti in dettaglio nel capitolo del piano di taglio.
Piastra
In questa categoria, è possibile definire le proprietà della piastra. Selezionare il materiale pertinente dai materiali definiti o definirlo utilizzando il pulsante
materiale. Quindi, inserire lo spessore della piastra di copertura.
È possibile definire la geometria di una piastra di copertura tramite 'Offset' o 'Dimensioni e posizione". Seleziona l'opzione corrispondente nell'elenco.

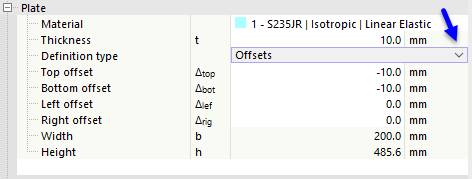

offset
La dimensione della piastra di base risulta dalle dimensioni della sezione trasversale dell'asta collegata. Definendo lOffset' nelle quattro direzioni, è possibile definire rispettivamente di quanto la piastra di copertura sporge oltre il box di delimitazione della sezione trasversale. La larghezza e l'altezza risultanti sono indicate nelle ultime righe; questi valori non possono essere modificati.

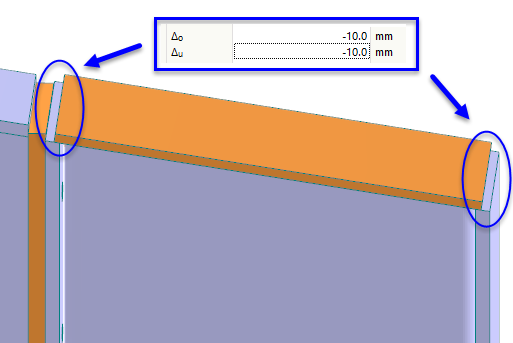

È possibile definire le rientranze della piastra di copertura, che sono necessarie per l'applicazione di una saldatura, per mezzo degli offset negativi Δo e Δu.

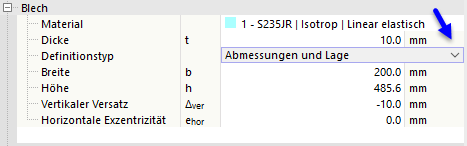

Dimensioni e posizione
È possibile specificare direttamente la dimensione della piastra. La posizione è relativa all'asta irrigidita, con l'offset verticale misurato dalla parte superiore della colonna (lato della sezione trasversale dell'asse z negativo) e l'eccentricità orizzontale dal baricentro della sezione trasversale dell'asta.
Posizione
Questa categoria consente di posizionare una piastra di copertura ad una distanza dall'estremità dell'asta e di ruotarla. Tuttavia, se è stata definita un'asta di riferimento, non è necessario regolare manualmente la piastra di copertura: I parametri risultano automaticamente dalla posizione dell'asta di riferimento e dalle specifiche nella categoria To irrigidire.
Lo 'spostamento assiale' si riferisce al nodo di definizione dell'asta. A seconda dell'orientamento dell'asta, le specifiche per le distanze devono essere inserite come un valore positivo o negativo. Quando si sposta la piastra di testa, viene spostata anche l'estremità dell'asta, senza la necessità di una sezione dell'asta .
Utilizzando gli angoli φ, è possibile applicare una 'rotazione' della piastra di copertura. Gli assi x, y e z si riferiscono al sistema di coordinate della piastra di copertura, che è possibile visualizzare nel grafico a destra facendo clic sul pulsante
visualizzazione.
Saldature
L'ultima categoria controlla le saldature con cui la piastra di copertura è collegata ai bordi della sezione trasversale della colonna. Se si disattiva una delle caselle di controllo, nessuna saldatura sarà disposta sulla parte della sezione trasversale corrispondente.
Quando si fa clic nella colonna a destra della casella di controllo, è possibile aprire un elenco di tipi di saldatura. Lì, sono disponibili vari tipi di saldature d'angolo e di testa. Per le saldature d'angolo, è necessario specificare lo spessore della saldatura.
