Situazioni di progetto

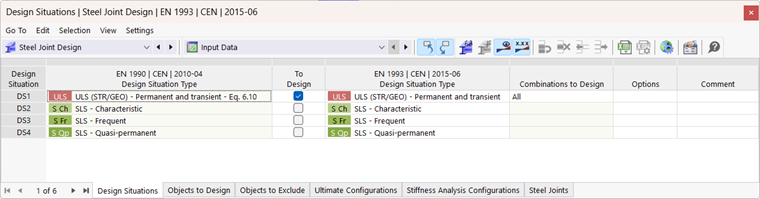

La tabella Situazioni di progetto della categoria 'Verifica giunti acciaio' elenca tutte le situazioni di progetto nel modello. Qui, è possibile decidere se e in che modo una determinata situazione di progetto deve essere presa in considerazione per le verifiche dei giunti acciaio. Ulteriori informazioni sulle situazioni di progetto sono disponibili nel capitolo Situazioni di progetto del manuale di RFEM.

Combinazioni da verificare

Per impostazione predefinita, le caselle di controllo Alla verifica' sono attivate, quindi tutte le situazioni di progetto sono rilevanti per la verifica del giunto acciaio. Se si disattiva la casella di controllo per una situazione di progetto, questa sarà disattivata per la verifica del giunto acciaio e non verrà eseguita alcuna verifica per la situazione di progetto. La selezione delle combinazioni è sincronizzata con la specifica per l'add-on di verifica nella finestra di dialogo 'Casi e combinazioni di carico' per le situazioni di progetto.

Informazione

Non è possibile progettare singoli casi di carico, combinazioni di carico o combinazioni di risultati. È necessario assegnare le combinazioni a una situazione di progetto.

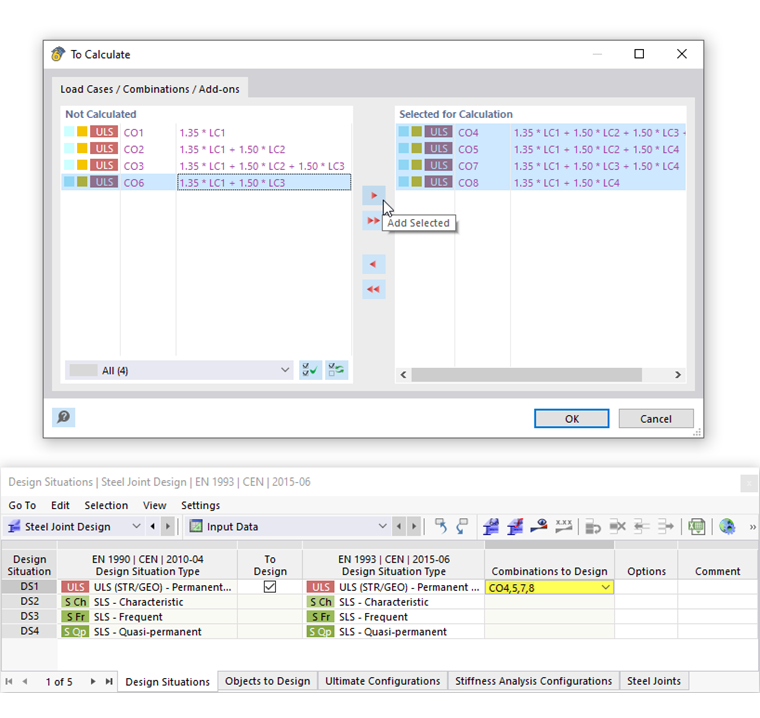

Per impostazione predefinita, vengono prese in considerazione tutte le combinazioni di carico di una situazione di progetto attivata per la verifica. Tuttavia, nella colonna della tabella 'Combinazioni da verificare', è possibile inserire solo alcune combinazioni di questa situazione di progetto. Quando si seleziona la casella di controllo, fare clic sul pulsante [Seleziona]. Oggetto di modifica per aprire una finestra di dialogo per selezionare le combinazioni pertinenti facendo clic sul pulsante Aggiungi tipo di asta. In questo caso, le verifiche vengono eseguite per tutte le combinazioni di carico elencate nella colonna di destra.

Suggerimento

Se si specificano solo le combinazioni rilevanti per la verifica, il calcolo raggiungerà i risultati più rapidamente.

Tipi di situazioni di progetto

Le situazioni di progetto sono state create sulla base della norma, che viene utilizzata per classificare i casi di carico in azioni. È ancora necessario assegnare questi tipi ai tipi della norma di progetto selezionata, poiché le specifiche nelle due norme possono differire. In generale, questa assegnazione viene eseguita automaticamente, quindi una combinazione di stato limite ultimo per la combinazione di casi di carico è assegnata anche al tipo 'capacità di carico' per la verifica. Tuttavia, è necessario controllare le impostazioni predefinite e assegnarle correttamente, se necessario.

Informazione

La verifica è attualmente eseguita solo per la situazione di progetto di tipo SLU (STR/GEO) - Permanente e transitoria per Eurocodice 3 o lo stato limite di resistenza (LRFD o ASD) per AISC 360.

È anche possibile attivare diverse situazioni di progetto dello stesso tipo per la verifica, ad esempio due situazioni di progetto per le verifiche allo stato limite ultimo. Il progetto allo stato limite ultimo viene quindi eseguito per le combinazioni selezionate di entrambe le situazioni di progetto.
