V tabulce Návrhové situace kategorie 'Posouzení ocelových přípojů' jsou uvedeny všechny návrhové situace v modelu. Tam je možné rozhodnout, zda a jakým způsobem se má při posouzení přípojů zohlednit určitá návrhová situace. Další informace k návrhovým situacím najdete v manuálu k programu RFEM v kapitole Návrhové situace.
Kombinace pro posouzení

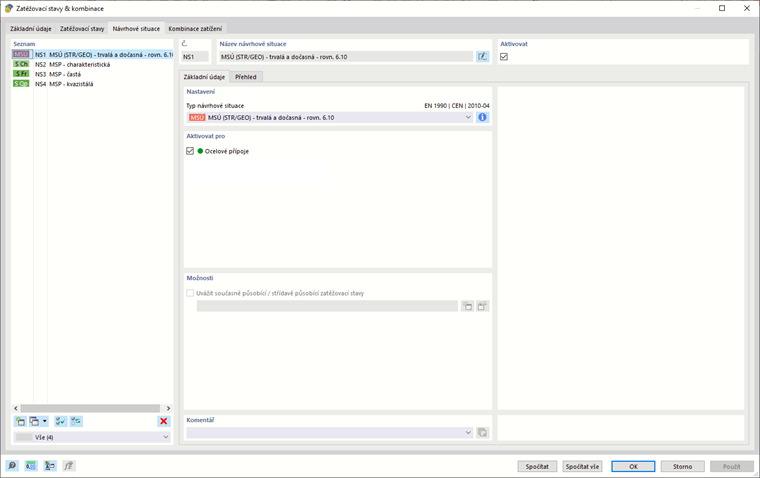

Standardně jsou zaškrtávací políčka Posoudit' aktivovaná, takže pro posouzení ocelového přípoje jsou relevantní všechny návrhové situace. Pokud je zaškrtávací políčko pro návrhovou situaci deaktivováno, deaktivuje se pro posouzení ocelového přípoje a pro návrhovou situaci se neprovedou žádná posouzení. Výběr kombinací se synchronizuje se zadáním pro návrhový addon v dialogu 'Zatěžovací stavy a kombinace' pro návrhové situace.

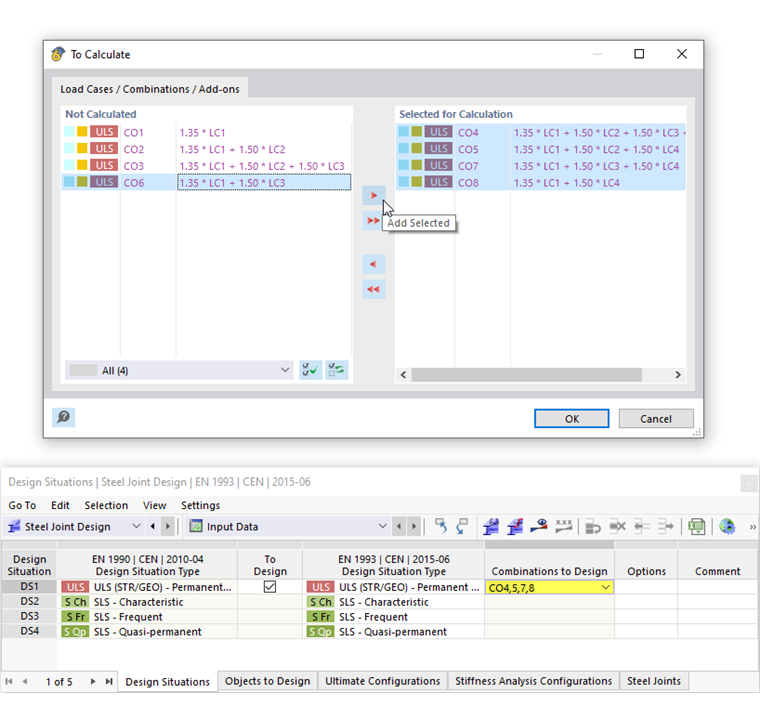

Standardně se zohledňují všechny kombinace zatížení návrhové situace, které jsou pro posouzení aktivovány. Ve sloupci 'Kombinace pro posouzení' lze ovšem zadat pouze určité kombinace dané návrhové situace. Po zaškrtnutí tohoto políčka klikněte na tlačítko [Vybrat]
Otevře se dialog pro výběr příslušných kombinací kliknutím na tlačítko
typ prutu. V tomto případě se posouzení provedou pro všechny kombinace zatížení uvedené v pravém sloupci.
Typy návrhových situací
Návrhové situace byly vytvořeny na základě normy, která se používá pro klasifikaci zatěžovacích stavů do účinků. Tyto typy je ještě nutné přiřadit typům vybrané návrhové normy, protože specifikace v obou normách se mohou lišit. Obecně se toto přiřazení provádí automaticky, takže kombinace únosnosti pro kombinaci zatěžovacích stavů je také přiřazena typu 'Únosnost' pro posouzení. Měli byste však zkontrolovat výchozí nastavení a v případě potřeby je správně přiřadit.
Pro posouzení lze také aktivovat několik návrhových situací stejného typu, například dvě návrhové situace pro posouzení únosnosti. Poté se provede posouzení únosnosti pro vybrané kombinace obou návrhových situací.
