Editor prutů

Pruty na spoji lze upravit dvěma způsoby. Nejdříve je možné zadat oříznutí prutu pro úplné oříznutí prutu a jeho přizpůsobení připojenému konstrukčnímu prvku. Zadruhé lze pomocí editoru prutů cíleně upravit rohy' průřezu, a modelovat tak detaily v oblasti spoje. V editoru prutů je možné například zaoblit konec prutu nebo ho opatřit zářezem.

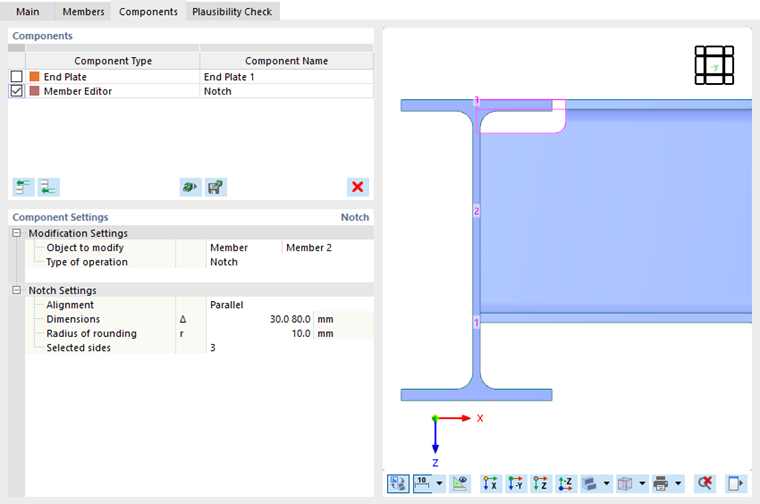

Nastavení komponent pro editor prutů

Nastavení pro úpravy

Nejdříve definujte typ objektu, který chcete upravit. V seznamu "Objekt pro úpravu" jsou k dispozici dvě možnosti:

• Prut : Změna se projeví na průřezu celého prutu.
• Plech prutu : Upravit lze část průřezu prutu („plech“), například pásnici nebo stojinu.

Poté vybereme v seznamu poslední sloupec prutu nebo část průřezu.

V druhém řádku zadejte 'Způsob operace', kterým se má prut nebo plech upravit. V závislosti na objektu jsou v seznamu k dispozici různé možnosti.

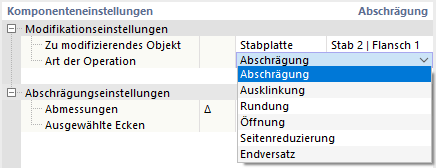

Výběr typu operace

Nastavení

Typ operace ovlivňuje parametry, které jste definovali ve druhé kategorii.

Zkosení

Pomocí zkosení lze prut nebo část průřezu opatřit zkosením.

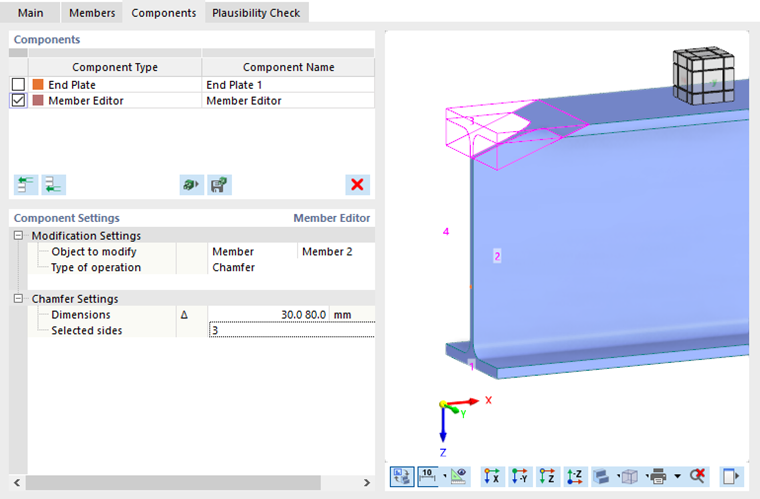

Zkosení prutu

Zadejte rozměry Δ vybrání. První parametr představuje výšku, druhý parametr délku. V grafické oblasti lze pomocí tlačítka přepnout na zobrazení symbolů .

Poté je třeba zadat strany prutu nebo rohy části průřezu, které se mají zkosit. V grafice se zobrazí čísla stran nebo rohů. Pokud chceme zkosit všechny strany nebo rohy rovnoměrně, vybereme v seznamu možnost 'Vše'.

Zářez

Zářez lze zadat buď pro celý prut, nebo pro část průřezu prutu (např. pás nebo stojinu).

Zadání zářezů na prutu

Zadejte rozměry Δ vybrání. První parametr představuje výšku, druhý parametr délku zářezu. V grafické oblasti lze pomocí tlačítka přepnout na zobrazení symbolů .

Pokud je zářez vytvořen se zaoblením, je třeba zadat jeho poloměr. Nakonec je třeba zadat příslušné strany prutu nebo rohy části průřezu. V grafice se zobrazí čísla stran nebo rohů.

Zaoblení

Zaoblení umožňuje zaoblení rohů části průřezu.

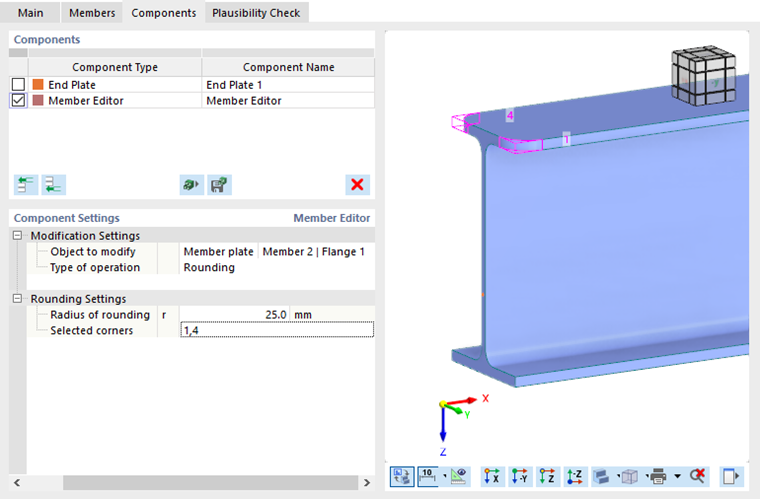

Oblasti kruhových pásnic

Zadejte poloměr zaoblení. Poté definujte příslušné rohy části průřezu. V grafice se zobrazí čísla rohů.

Otvor

Otvor vytvoří otvor v části průřezu. Tímto způsobem lze modelovat kruhový nebo lomený otvor ve stojině nebo v pásnici průřezu.

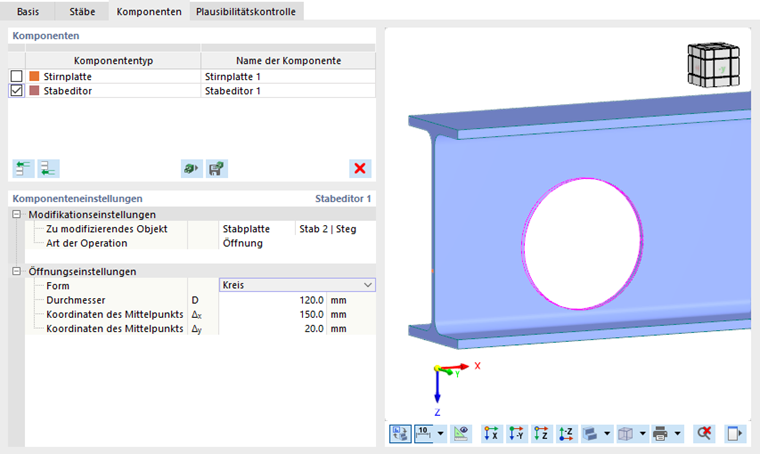

Zadejte otvor ve stojině průřezu

Vyberte ze seznamu 'tvar' otvoru. K dispozici jsou následující možnosti:

• Kružnice
• Obdélník
• Polygon
• Hexagon

Poté zadejte parametry otvoru. Zadání odpovídá tvaru otvoru. V grafické oblasti lze pomocí tlačítka přepnout na zobrazení symbolů přepneme do zobrazení symbolů s parametry.

Redukce strany

Boční redukce umožňuje vytvořit malý otvor na okraji části průřezu.

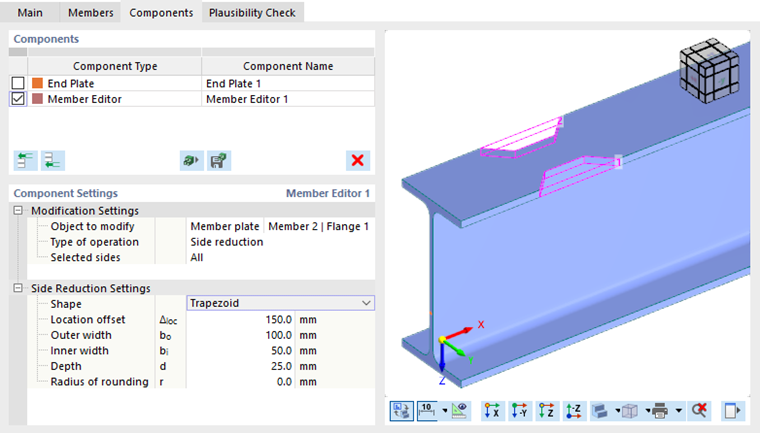

Provést redukci strany pro oblasti pásnic

Zadejte příslušné strany části průřezu. Čísla se zobrazí v grafice. Wenn Sie am Flansch oder Steg beidseits einen Einschnitt vornehmen möchten, wählen Sie in der Liste die Option 'Alle' aus.

Vyberte ze seznamu 'tvar' redukce strany. K dispozici jsou následující možnosti:

• Lichoběžníkové
• Arch

Poté zadejte parametry redukce. Zadání se přizpůsobí tvaru. V grafické oblasti lze pomocí tlačítka přepnout na zobrazení symbolů přepneme do zobrazení symbolů s parametry.

Odsazení na konci

Nastavením odsazení konce lze odříznout část průřezu na konci prutu.

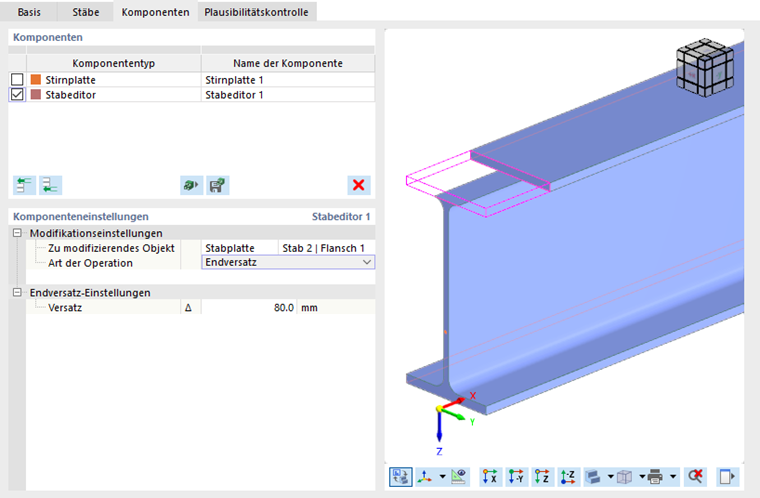

Zadejte odsazení na konci pásnice

Zadejte délku Δ odsazení.
