Výsledky posouzení lze snadno vyhodnotit v tabulkách a v grafice modelu a připravit je pro dokumentaci. Kromě toho můžete v samostatném okně vidět vzorce důležité pro posouzení s hodnotami, a tak cíleně zkontrolovat posouzení.

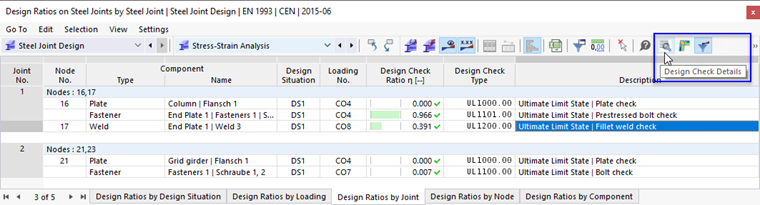

Detaily posouzení v tabulkách výsledků kategorie 'Posouzení ocelových přípojů' lze otevřít jednou z následujících možností:
- Tlačítko
v panelu nástrojů tabulky
- Dvakrát klikněte na řádek výsledků

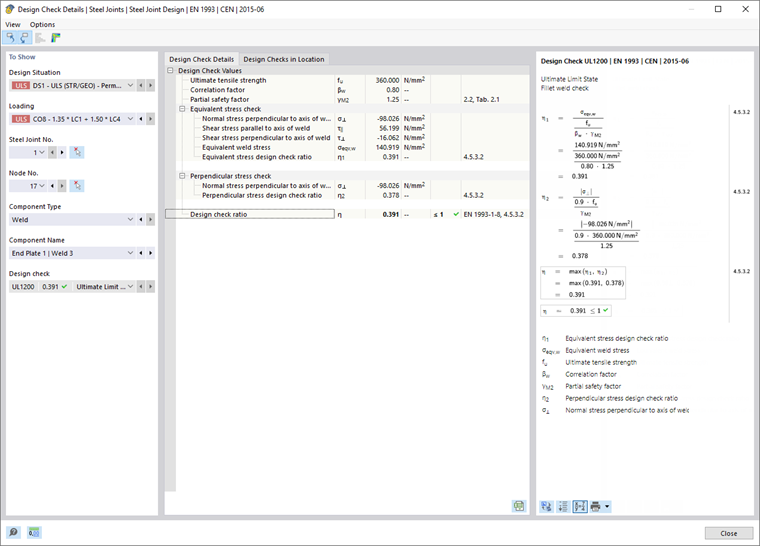

V dialogu 'Detaily posouzení' se zobrazí návrhové rovnice včetně mezivýsledků posouzení, které platí pro výsledek vybraný v tabulce.
Ve střední části se zobrazí podrobné výsledky, v pravém sloupci pak vzorce pro posouzení.
Zobrazení
V levé části je možné zadat parametry řádku, který se vybere při otevření okna. Máte tak kontrolu nad návrhovou situací, ocelovým přípojem, rozhodující komponentou a kritériem posouzení.
Pokud chcete zkontrolovat detaily pro jinou konstelaci případů, můžete vždy upravit parametry ve výběrových seznamech - návrhová situace, zatížení, ocelový přípoj, uzel, typ komponenty, komponenta, posudek. Ocelový přípoj nebo uzel lze otevřít také pomocí tlačítka
lze také stanovit graficky v pracovním okně.
Detaily posudku
Hlavní vstupní parametry, mezihodnoty a výsledky posouzení jsou uvedeny ve stromové struktuře v hlavní části záložky Detaily posudku. Získáte tak přehled o detailech provedených posouzení.
Mezihodnoty lze také zkontrolovat v návrhových vzorcích vpravo. Po kliknutí na řádek v kategorii "Návrhové hodnoty" se v rámu zvýrazní příslušný vzorec posouzení.
Posudky v místě
Záložka Posouzení v místě má pro výsledky posouzení ocelových přípojů podružný význam.
Vzorce pro posouzení
V pravé části vidíme základní vzorce pro stanovení mezihodnot a poměr η kritéria posouzení (viz obrázek Detaily posouzení a návrhové vzorce s hodnotami). Po kliknutí na vzorec se v detailech posouzení vlevo vybere příslušná linie.
Můžete použít
na dolním okraji lze pomocí tlačítka přepínat mezi symboly vzorců a číselnými hodnotami
bude představovat zkrácenou verzi s rovnicí posouzení.
Vzorce pro posouzení můžete použít také pro dokumentaci. V tlačítku seznamu
můžete vybrat různé možnosti pro tisk vzorců.
Zde jsou k dispozici
Přepíná mezi vzorci a pohledem na model Tímto způsobem lze rychle lokalizovat místo posouzení v modelu.
Nabídka "Zobrazit" a "Možnosti"
Pomocí funkcí v hlavní nabídce lze otevřít další dialog pro vyhodnocení výsledků nebo ovládat zobrazení. Alternativně můžete použít příslušná tlačítka. Tlačítka v této sekci mají následující funkce:
| Tlačítko | Funkce |
|---|---|
|
Synchronizuje detaily posudků s vybranými objekty v tabulce |
|
Synchronizuje tabulku výsledků s výběrem detailů posudku |
|
Zobrazí nebo skryje barevnou stupnici relací v záložce Kontroly v místě |
|
Otevře 'Výsledky v ocelovém přípoji' |
