设计验算详细信息

计算结果可以通过表格和图形方式直接进行评估，并可用于存档。 此外，您还可以在单独的窗口中看到与设计相关的公式（包括数值），从而便于对设计进行检查。

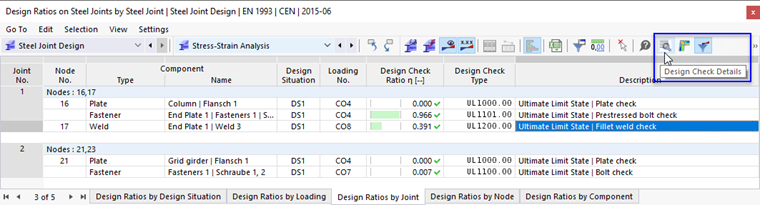

您可以使用以下方法之一在结果表中的'钢结构节点设计'中打开设计详细信息：

• 按键 表格工具栏中的
• 双击结果行

在'设计验算详情'对话框中，显示了包括中间结果的设计公式，这些中间结果适用于在表格中选择的结果。

详细的计算结果在中间区域显示，在右侧是设计验算公式。

显示

在左侧区域中，您可以指定在打开窗口时所选表格行的参数。 因此，用户可以控制设计状况、节点、主导构件和设计规范。

如果你想检查不同工况的细节，你可以随时在选择列表中调整参数 - 设计状况、荷载、钢结构节点、节点、组件类型、组件、设计验算。 也可以使用按钮打开钢结构节点或节点 也可以在工作窗口中以图形方式确定。

设计验算详细信息

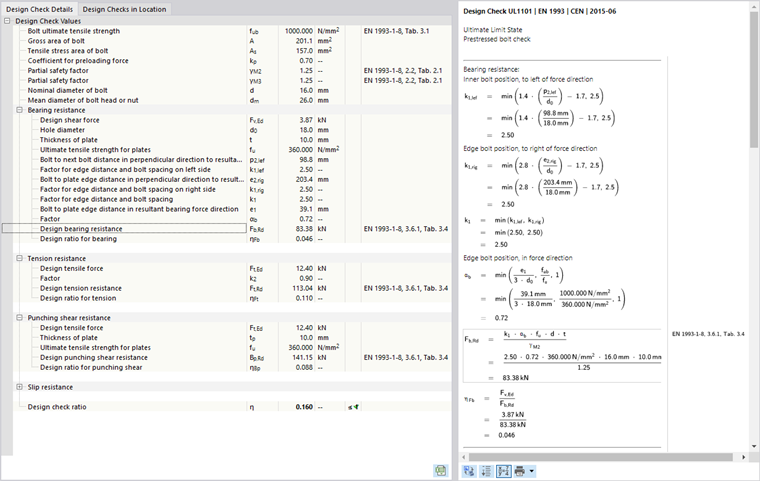

在详细设计验算选项卡的主区域中以树形结构列出了主要输入参数、中间值和结果。 以便用户了解设计验算的详情。

中间值也可以在右侧的 设计公式中查看。 当点击进入“设计值”类别时，相应的设计公式会出现在框中突出显示。

构件设计的位置

对于钢结构节点设计来说，在位置设计选项卡的作用是次要的。

设计验算公式

在右侧是确定中间值的基本公式以及设计利用率 η ， 点击公式后，会在左侧显示验算详情，

您可以使用 使用下部的按钮，可以在公式符号和数值之间切换 按照上述设计公式将其简化显示。

您也可以使用文档中的设计验算公式。 列表中的按钮 您可以为打印公式选择不同的选项。

的 在公式和模型视图之间切换 这样，用户可以快速地在模型中找到设计位置。

菜单 "视图"和"选项"

使用菜单中的功能可以打开另一个对话框来查看结果。 或者可以使用相应的按钮。 这些按钮具有以下功能：
