板件切割

如果你想修改由板组件添加的板的形状，那么你可以修改组件 名称为板切割。 一块板可以通过一个或多个板切口进行修改。

'组件设置'对话框

切割对象

在【组件设置】的第一个类别中，可以定义要切割的板件，然后选择切割类型。 有四种类型的切割： 按板、按杆件板、按杆件和按辅助平面。 关于特定类型切割的更详细说明见下文。 最后一行确定了修改过程的参考对象。

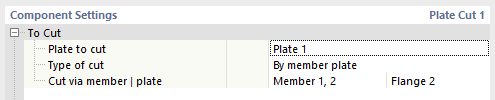

拓扑对象的分配

可用于板切割的切割类型

切割设置

输入的细节在某些方面会有所不同，具体取决于挖方的类型。

按板

板裁剪的附加设置

附加设置的第一行是根据板类型的切割控制切割方法。 平面有两种可用方法中的第一种，在该方法中切割由参考板的最近面引导。 后一种方法面只切除两块板的相交部分。

裁剪方法： 平面（左），面（右）

通过选择平面，会出现另外两个选项。 首先，需要指定Remaining 部分，可能性包括Front和Rear 。

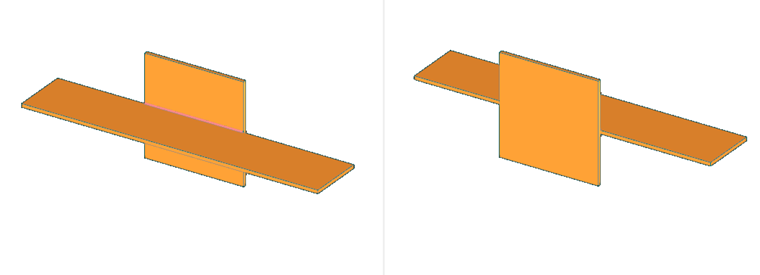

选择剩余的部分（平面）： 前(左)，后(右)

此外，您还可以选择控制哪个切割平面，无论是靠近或远离受控板的一侧。 默认状态是更接近，因为它是更常见的情况。

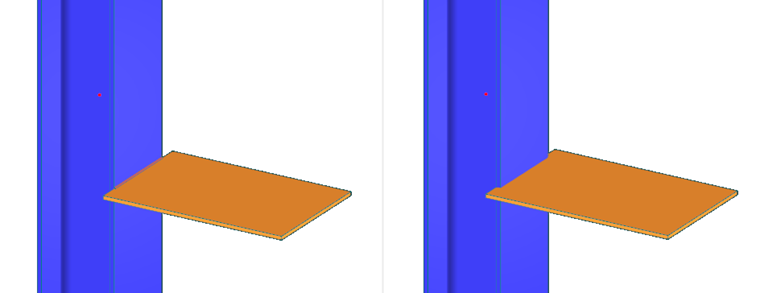

裁剪平面： 更近（左），更远（右）

对于平面和面这两种切割方法，可以设置一个真正切割的切割偏移。 正值和负值都可以。

当使用切割方法“面”时，切割的板件可能会分成两部分。 在这种情况下，您必须指定剩余的部分。 为此，在附加设置中会新建一条线，在该线中剩余的部分可以通过图形中显示的数字进行选择。 在下左图中可以看到，当切割板为板2时，参照板板1。 相比之下，您可以在右侧的图中看到，对于面的裁剪方法设置相同。只有切割的板和参照板会被切换。 在这种情况下，切割的板保持为一体。 所以不需要定义剩余的部分。

为面切削方法定义剩余部分

按杆件板

按板件切割的类型与按'板切割的类型类似。 不同之处在于参考板必须是杆件的一部分。

由杆件板切割的板的附加设置

这种挖方的附加设置与按板挖方类型的设置基本相同。只省略了裁剪方法。 您必须首先决定保留前部还是后部。

剩余的部分： 前(左)，后(右)

第二个选项是定义剪切平面；参照板的Closer或Farther面。

裁剪平面： 更近（左），更远（右）

对于这种类型的切割，也可以设置实际切割的切割偏移，其中允许正值和负值。

按杆件排列

板也可以通过杆件切割。 在这种情况下，剪切方法只有面，唯一的附加设置是剪切的偏移。 如果将切割板分成两部分，则会出现一条新线来定义剩余的部分（就像按板切割类型的情况一样）。

附加设置以及裁剪类型的示例

辅助平面

“按辅助平面”裁剪板类似于“按杆件板”裁剪。 由于辅助平面没有厚度，因此忽略选项切割平面，只指定剩余部分。 可能性仍然是Front和Rear 。

剩余部分(按辅助平面)： 前(左)，后(右)

对于切割类型为按辅助平面，您也可以通过输入正值或负值来选择实际切割相对于辅助平面的偏移。

焊缝验算

如果切口在板之间产生接触，则可以在焊缝类别中定义焊缝。 该定义包含一个控制是否应使用焊缝的复选框，一个焊缝类型组合框，对于角焊选项，还有焊缝厚度。

焊缝定义
