接触部分允许您对两个平行的板或杆件板之间的压力接触进行建模。 Dabei kann auch die Reibung zwischen den Flächen berücksichtigt werden.

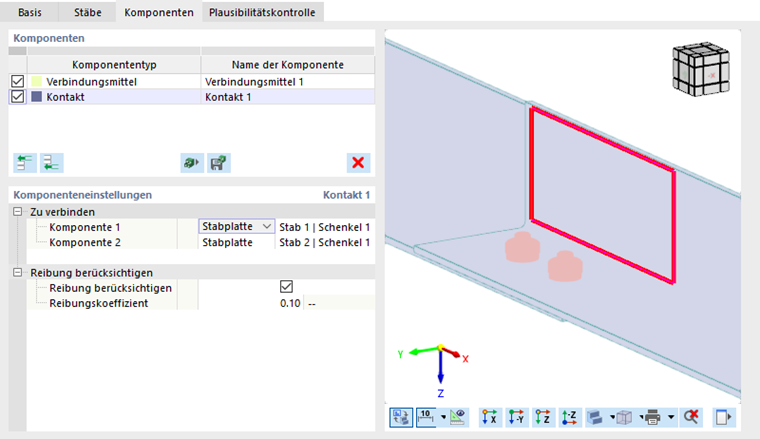

接触组件设置

连接对象

Die erste Kategorie der Komponenteneinstellungen verwaltet die Angaben zu den verbundenen Komponenten.

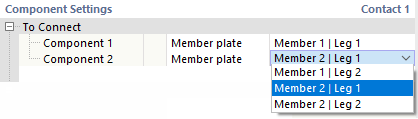

定义组件

Legen Sie zunächst fest, welcher Objekttyp verbunden werden soll. 列表中有两个选项：

• Blech: Der Kontakt besteht zwischen zwei (oder mehreren) Einzelblechen.
• Stabplatte: Sie können den Querschnittsteil eines Stabes ("Blech") festlegen, beispielsweise den Flansch.

Wählen Sie dann in der Liste der letzten Spalte das Blech beziehungsweise die Stabplatte aus.

考虑摩擦

Wenn Sie die 'Reibung berücksichtigen' möchten, die zwischen den beiden Komponenten in Längsrichtung wirksam ist, haken Sie das Kontrollfeld an. Damit werden Schubkräfte über Reibung aufgenommen. Sie sind abhängig von den vorhandenen Druckkräften. Sie können dann den 'Reibungskoeffizient' festlegen. Er beschreibt das Verhältnis zwischen Schub- und Druckspannungen zwischen den Komponenten gemäß folgender Beziehung: 确定 τ_|| = Reibungskoeffizient ⋅ σ_z
