加劲肋

加劲肋是一种组件，通过它可以将加劲板插入到开敞的截面截面中。

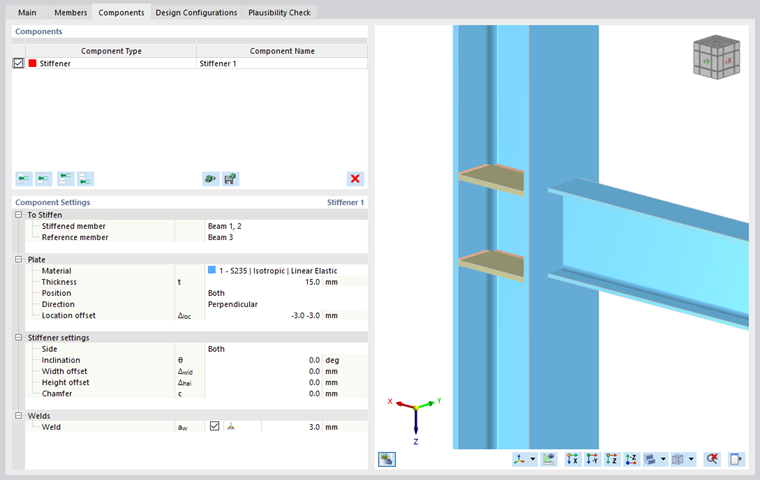

组件设置对话框

加劲

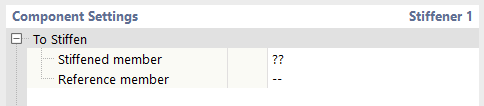

组件设置的第一类管理着加劲杆件和参考杆件的定义。

分配杆件

加劲杆件是强制性的。 可以从与节点连接的所有杆件中选择。 参考杆件是可选的。 该选项在加劲的位置与参考杆件的板相关的情况下非常有用。

楼板

在下一个类别中控制加劲板的定义。 从定义的材料中选择板材料或创建一种新的材料。 然后输入板的厚度。

板的初始形状和尺寸是根据加劲杆件的截面自动创建的。 在 '板' 中显示的项是不同的，这取决于是否选择了参照杆件。

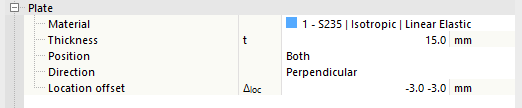

板设置 - 选择参考杆件

选择参考杆件后，有以下几种方法来定义板的'位置'： “中”、“上”、“下”和“两者”。 您可以根据参考杆件的位置使用它们来移动加劲。 使用'杆件板'选项，可以将加劲肋与参考的杆件板对齐。

通过'方向'选项，您可以选择是平行于参考杆件还是垂直于参考杆件插入加劲。 如果您想沿加劲杆件放置加劲，则可以定义足够的'位置偏移'。

板设置 - 未选择参考杆件

如果没有选择参考杆件，则选项会减少。 '数字 | 通过距离'选项，您可以在加劲杆件中心线的方向上选择加劲的数量以及它们之间的间距。

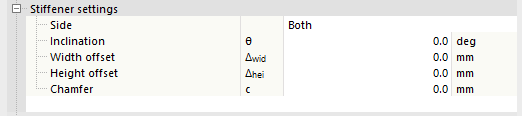

加劲设置

在该类别中，您可以编辑加劲肋的位置和形状。

加劲设置

使用'侧'选项可以定义杆件的哪一侧要加劲： '左'、'右'或'两者'。 如果需要，您可以通过输入'夹角'来旋转加劲。

使用'宽度偏移'和'高度偏移'，可以通过将加劲板件与加劲杆件板进行偏移来减小加劲板的尺寸。 使用'倒角'选项，您可以修改板的拐角，这对于加劲肋很常见。

焊缝验算

最后一个类别控制全局用于加劲所有边缘的焊缝。 如果您取消勾选该选项，则不会应用任何焊缝。

焊缝定义

当您选择右侧的复选框时，您会发现一个列表，您可以从中选择焊缝类型。 有几种类型的角焊缝和对接焊缝。 对于角焊缝，必须定义每个厚度。

选择焊缝类型
