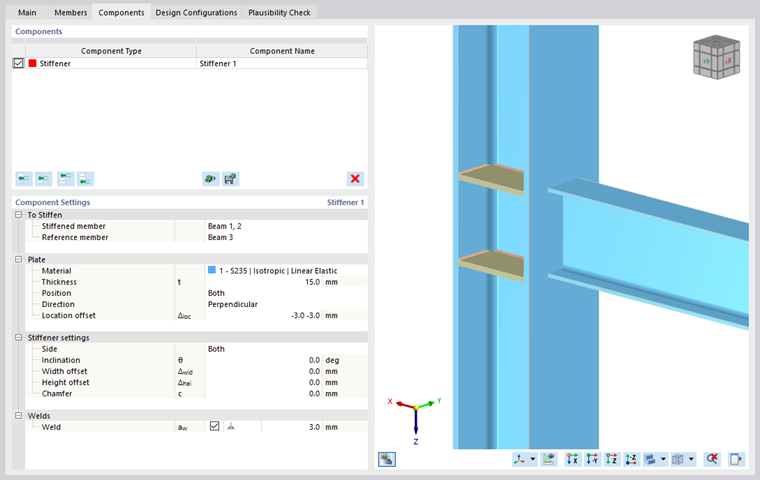

Un irrigidimento è un componente che consente di inserire una piastra(e) di irrigidimento in profili di sezione aperti.
Da rinforzare

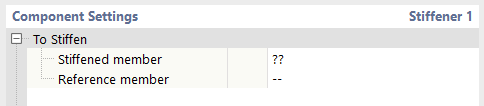

La prima categoria di impostazioni del componente gestisce le definizioni dell'asta irrigidita e dell'asta di riferimento.
L'asta irrigidita è obbligatoria. Può essere scelto tra tutte le aste collegate al nodo. L'asta di riferimento è facoltativa. Questa opzione è utile nei casi in cui la posizione degli irrigidimenti è relativa alle piastre di un'asta di riferimento.
Piastra
La categoria successiva controlla la definizione della piastra di irrigidimento. Seleziona il materiale della piastra dai materiali definiti o crea un nuovo materiale. Quindi inserire lo spessore della piastra.
La forma iniziale e le dimensioni della piastra sono create automaticamente a seconda del profilo dell'asta irrigidita. La categoria 'Piastra' mostra diversi elementi, a seconda che sia stata scelta o meno un'asta di riferimento.

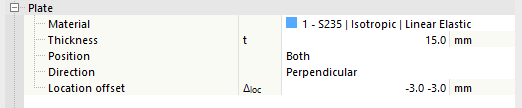

Dopo aver selezionato un'asta di riferimento, ci sono diverse opzioni per definire la 'Posizione' della piastra: "Centro", "Sup", "Inferiore" ed "Entrambi". È possibile utilizzarli per spostare l'irrigidimento in base alla posizione dell'asta di riferimento. Inoltre, l'opzione 'Piatto dell'asta' consente di allineare l'irrigidimento con le piastre delle aste di riferimento.
Le opzioni 'Direzione' consentono di scegliere se l'irrigidimento è inserito parallelamente all'asta di riferimento o perpendicolare ad essa. Se si desidera posizionare l'irrigidimento lungo l'asta irrigidita, è possibile definire lOffset della posizione' adeguato.
Se non è selezionata nessuna asta di riferimento, ci sono opzioni ridotte. Il numero ' | Le opzioni per Distanza' consentono di scegliere il numero di irrigidimenti e la spaziatura tra loro in direzione della linea dell'asse dell'asta irrigidita.

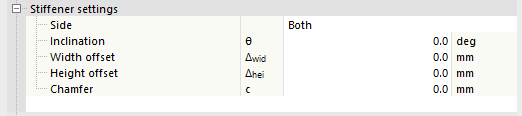

Impostazioni dell'irrigidimento
In questa categoria, è possibile modificare la posizione e la forma dell'irrigidimento.
Utilizzare le opzioni 'Lato' per definire quale lato dell'asta deve essere irrigidito: 'Sinistra', 'Destra' o 'Entrambi'. Se appropriato, è possibile ruotare l'irrigidimento inserendo l'angolo 'Inclinazione'.
'Offset della larghezza' e 'Offset dell'altezza' possono essere utilizzati per ridurre le dimensioni delle piastre di irrigidimento spostandole dalle piastre delle aste irrigidite. Le opzioni 'Smusso' consentono di modificare gli angoli delle piastre, cosa tipica per gli irrigidimenti.
Saldature
L'ultima categoria controlla le saldature che sono utilizzate globalmente per tutti i bordi dell'irrigidimento. Se si deselezionala casella di controllo, non sarà applicata alcuna saldatura.
Quando si seleziona lo spazio a destra della casella di controllo, è possibile trovare un elenco dal quale è possibile scegliere il tipo di saldatura. Sono disponibili diversi tipi di cordoni di saldatura e di testa. Per i cordoni di saldatura, è necessario definire ogni spessore.
