Durante l'installazione sono stati creati vari modelli con collegamenti tipici che è possibile utilizzare per i propri scopi di modellazione.
Apertura della libreria dei template
È possibile accedere alla libreria dei giunti acciaio nei seguenti modi.
- Nella scheda Componenti, fai clic sul pulsante
.

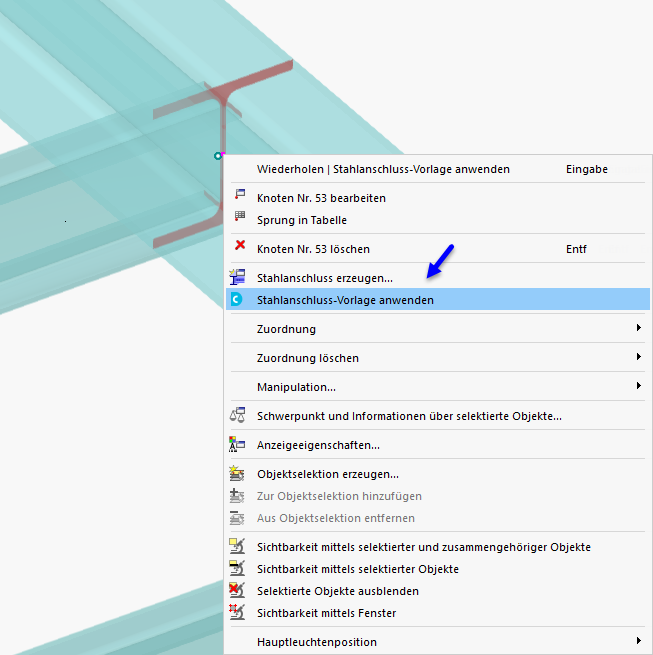

- Per assegnare direttamente il template a un nodo, fare clic con il pulsante destro del mouse sul nodo nella finestra di lavoro di RFEM. Quindi, selezionare la funzione Applica template del giunto acciaio nel menu di scelta rapida.

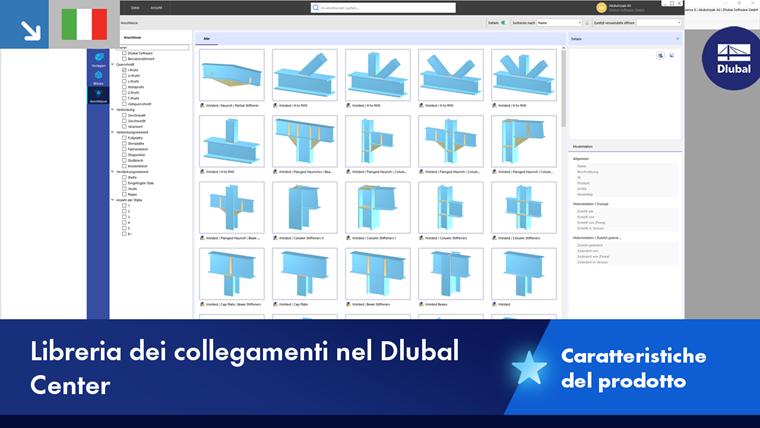

Selezione del template del giunto in Dlubal Center
La libreria di modelli di giunti per acciaio nel Dlubal Center fornisce una panoramica di tutti i modelli lato programma. Qui troverai anche i tuoi template che hai salvato nella finestra di dialogo del giunto acciaio utilizzando il file
pulsante (vedi ).
Seleziona il template appropriato. Per fare ciò, utilizza le opzioni di filtro nella sezione 'Giunti'.
Se l'opzione Dettagli è selezionata nella barra degli strumenti, è possibile vedere un'anteprima del tipo di giunto selezionato sulla destra. Fare clic su OK per applicare il template al nodo.
Applica template del giunto in acciaio

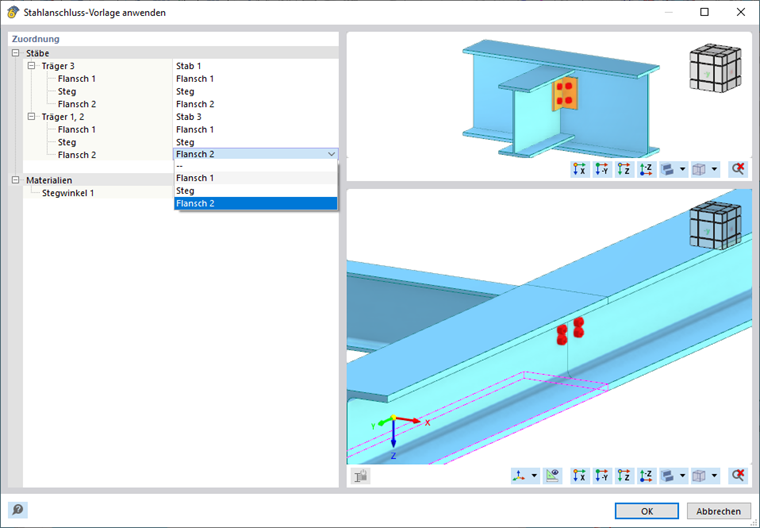

È possibile definire le altre specifiche nella finestra di dialogo 'Applica template del giunto acciaio'.

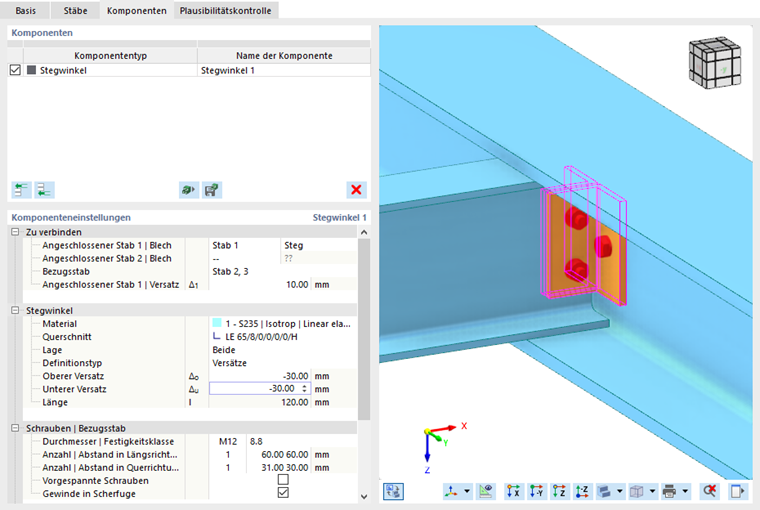

Se necessario, assegnare gli elementi dell'asta delle travi e dei materiali in modo appropriato. Quindi, fare clic su OK per creare il collegamento dell'asta. È quindi possibile definire i dettagli nella scheda 'Componenti'.
