Шаблоны для стальных соединений

Во время установки были созданы различные шаблоны с типовыми соединениями, которые вы можете использовать в своих целях моделирования.

Открытие базы данных шаблонов

Вы можете получить доступ к Базе данных стальных соединений следующими способами.

• Во вкладке Компоненты нажмите кнопку .

кнопка «Вставить компоненты из базы данных»

• Чтобы придать шаблон непосредственно к узлу, щелкните правой кнопкой мыши на узел в рабочем окне RFEM. Затем выберите в контекстном меню функцию « Применить шаблон стального соединения».

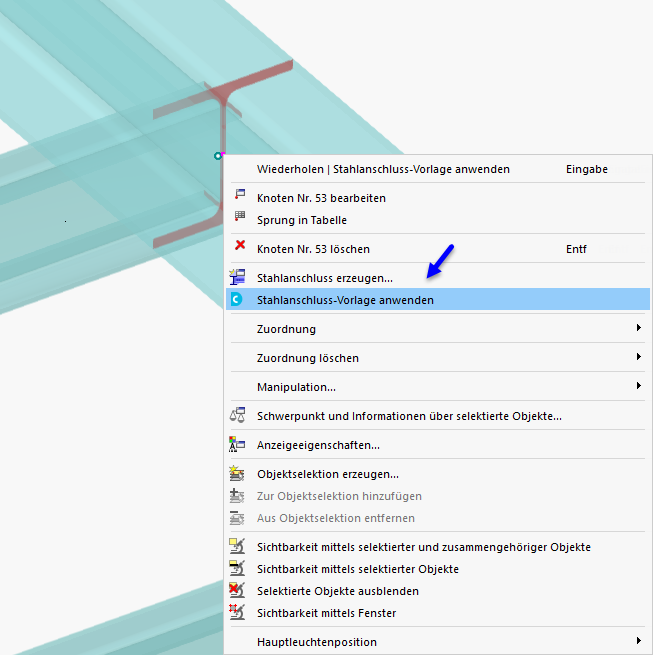

Выбрать шаблон в контекстном меню узла

Выбор шаблона соединений в Центре Dlubal

База данных шаблонов стальных соединений в Центре Dlubal содержит обзор всех шаблонов, используемых в программе. Здесь вы также найдете шаблоны, которые вы сохранили в диалоговом окне стального соединения с помощью (см. раздел Компоненты ).

Шаблоны соединений в Центре Dlubal

Выбрать соответствующий шаблон. Для этого используйте параметры фильтра в разделе 'Узловые соединения'.

Если на панели инструментов выбрана функция « Подробности », вы можете увидеть предварительный просмотр выбранного типа соединения справа. Нажмите OK, чтобы применить шаблон к узлу.

Применить шаблон стального соединения

Остальные характеристики можно задать в диалоговом окне 'Применить шаблон стального соединения'.

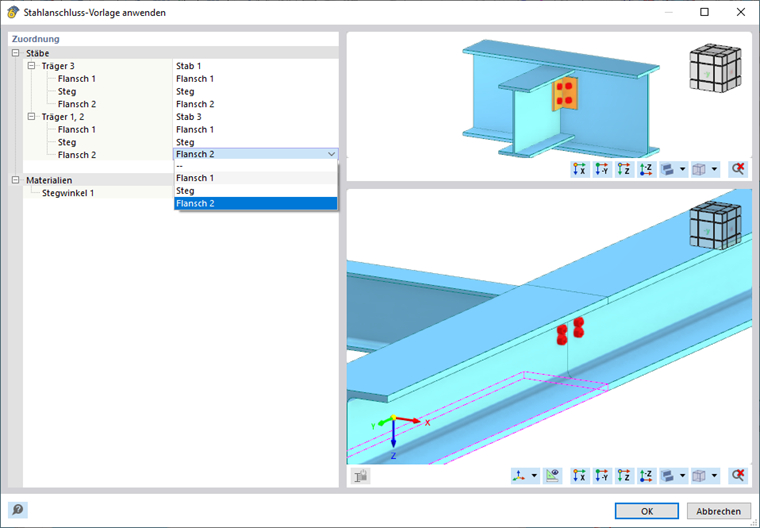

Придать стержни и материалы для шаблона

При необходимости, придайте соответствующие стержневые элементы балок и материалы. Затем нажмите кнопку «OK», чтобы создать соединение стержня. Затем можно задать подробности во вкладке 'Компоненты'.

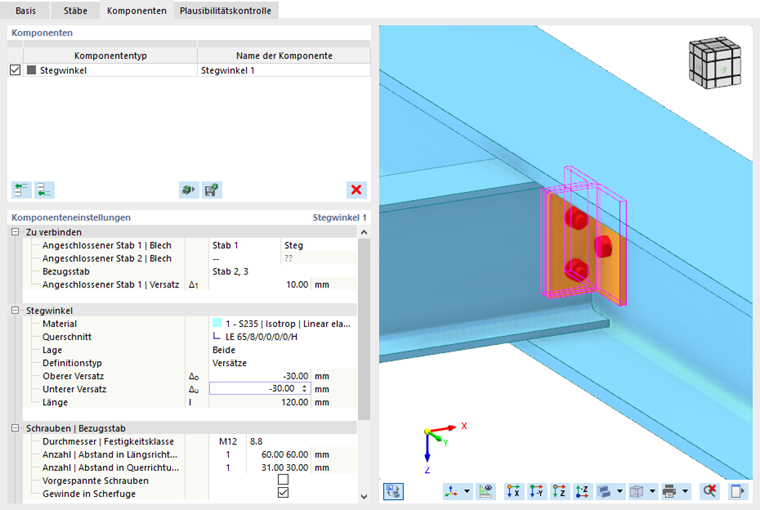

Изменить параметры компонента
