Покрывающий лист

Покрывающий лист представляет собой стальную пластину, расположенную на верхнем конце колонны перпендикулярно или наклонно к оси стержня, формируя, таким образом, сечение.

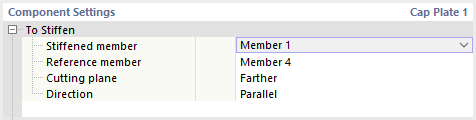

Усилить

Первая категория настроек компонента управляет информацией о стержнях и типе сечения.

Укажите, какой из соединенных в узле стержней относится к покрывающему листу в качестве 'усиленного стержня'. Обычно это колонна. Задавать 'Стержень-ориентир' не обязательно. Однако это полезно, если балка присоединяется под углом: Данный угол наклона автоматически применяется для сдвига покрывающего листа.

Инфо

Стержни-ориентиры должны иметь тип стержня 'стержень конца'. Эти стержни не могут быть непрерывными стержнями.

При определении стержня-ориентира (например, горизонтальной балки), можно выбрать также 'плоскость сечения': Он может быть расположен либо на более удаленном конце (в верхней части оголовка колонны), либо на ближнем конце соединения (в нижней полке ригеля). 'Направление', в свою очередь, определяет, будет ли покрывающий лист расположен параллельно полке балки или перпендикулярно колонне. Эти параметры подробно описаны в главе {%://002940#сечение-плоскость стержня]].

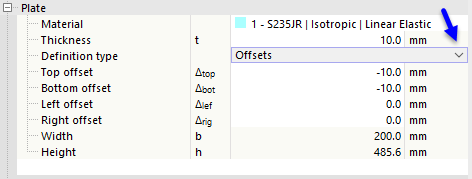

Пластина

В данной категории можно задать свойства плиты. Выберите соответствующий материал из заданных материалов или задайте его с помощью кнопки Редактирование объекта аддон, например Затем введите толщину покрывающего листа.

Геометрию покрывающего листа можно задать с помощью 'Смещений' или 'Размеров и положения'. Выберите соответствующую опцию в списке.

смещения

Размер основной пластины определяется на основе размеров сечения присоединяемого стержня. Задав 'Смещение' в четырех направлениях, можно соответственно задать, насколько далеко покрывающий лист выступает за ограничительную рамку сечения. Результирующие ширина и высота указаны в последних строчках; эти значения не могут быть изменены.

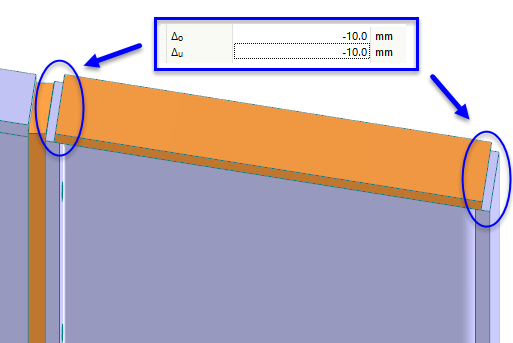

Вы можете задать выемки в покрывающем листе, которые необходимы для наложения сварного шва, с помощью отрицательных смещений Δo и Δu.

Размеры и расположение

Размер пластины можно указать также напрямую. Положение относится к усиленному стержню, при этом вертикальный смещение измеряется от вершины колонны (сторона сечения отрицательная ось z), а горизонтальный эксцентриситет от центра тяжести сечения стержня.

Инфо

При переключении между двумя типами задания программа преобразует значения. Это не меняет ни положения, ни размера плиты.

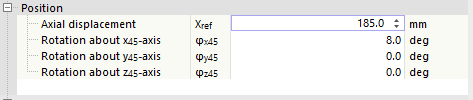

Позиция

Данная категория позволяет разместить покрывающий лист на расстоянии от конца стержня и вращать его. При этом, если вы определили стержень-ориентир, вам не нужно настраивать покрывающий лист вручную: Параметры автоматически вытекают из положения стержня-ориентира и спецификаций в категории К жёсткости.

'Осевое перемещение' относится к задающему узлу стержня. В зависимости от ориентации стержня, характеристики расстояний должны быть введены в виде положительного или отрицательного значения. При перемещении торцевой пластины также перемещается конец стержня, без необходимости в сечении стержня .

С помощью углов φ можно применить 'поворот' покрывающего листа. Оси х, у и z относятся к системе координат покрывающего листа, которую можно отобразить на графике справа, нажав на кнопку Koordinatensystem аддон, например

Сварные швы

Последняя категория управляет сварными швами, с помощью которых покрывающий лист соединяется с краями сечения колонны. Если вы деактивируете один из флажков, то шов на соответствующей части сечения не будет выполняться.

Щелкнув в столбце справа от флажка, можно открыть список типов швов. Здесь для выбора доступны различные типы угловых и стыковых швов. Для угловых швов необходимо указать толщину шва.
