Редактор стержня

Существует два способа настройки стержней в соединении. Сначала мы можем задать {%://002940 разрез стержня]], чтобы полностью отрезать стержень и приспособить его присоединенному конструктивному элементу. Во-вторых, можно использовать редактор стержней для настройки углов сечения' и, таким образом, для моделирования деталей в области соединения. В редакторе стержня можно, например, закруглить конец стержня или задать в нем паз.

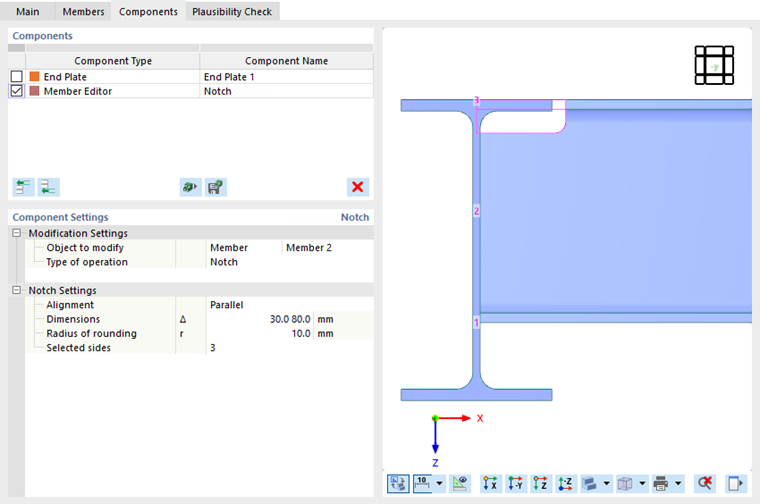

Параметры компонента для редактора стержня

Параметры модификации

Во-первых, задайте тип объекта, который вы хотите настроить. В списке «Объект для изменения» доступны для выбора две опции:

• Стержень : Модификация влияет на сечение всего стержня.
• Пластина стержня : Вы можете настроить часть сечения стержня («плиту»), например, полку или стенку.

Затем выберите в списке последнюю колонну стержня или последнюю часть сечения.

Во второй строке введите «Тип операции», по которому вы хотите настроить стержень или плиту. В зависимости от объекта, в списке доступны различные опции.

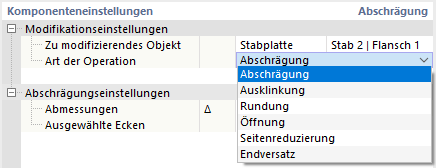

Выбор типа операции

Предпочтения

Тип операции влияет на параметры, которые вы задали во второй категории.

Сдвиг

Скос позволяет обеспечить стержень или часть сечения со скосом.

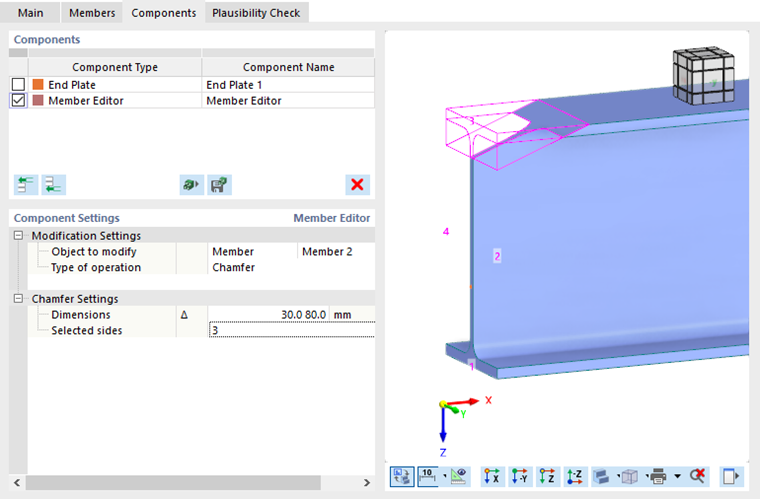

Скос стержня

Укажите размер Δ выемки. Первый параметр представляет собой высоту, второй параметр - длину. В графической области можно переключить на отображение символов с помощью аддон, например

Затем укажите стороны стержня или углы части сечения, для которых требуется скос. Номера сторон или углов показаны на графике. Если вы хотите равномерно скосить все стороны или углы, выберите в списке возможность 'Все'.

паз

Вы можете задать паз для всего стержня или для части сечения стержня (например, полки или стенки).

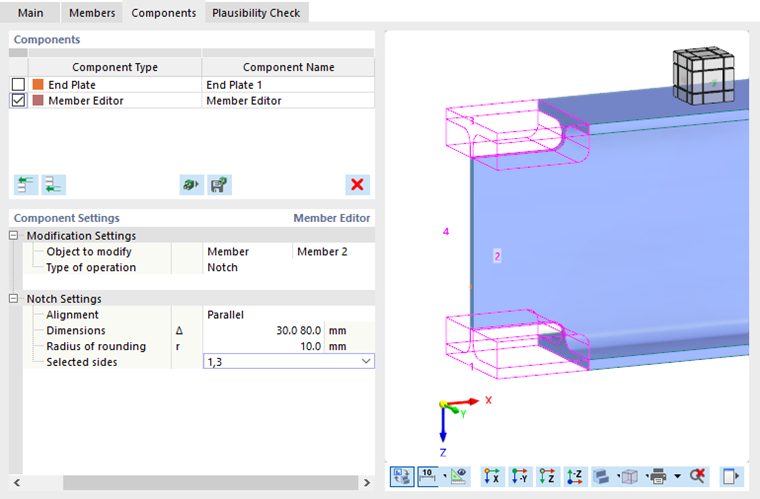

Определение пазов на стержне

Укажите размер Δ выемки. Первый параметр представляет собой высоту, второй параметр представляет собой длину паза. В графической области можно переключить на отображение символов с помощью аддон, например

Если паз выполняется с помощью закругления, укажите его радиус. Наконец, задайте соответствующие стороны стержня или углы части сечения. Номера сторон или углов показаны на графике.

Закругление

Закругление позволяет закруглить углы части сечения.

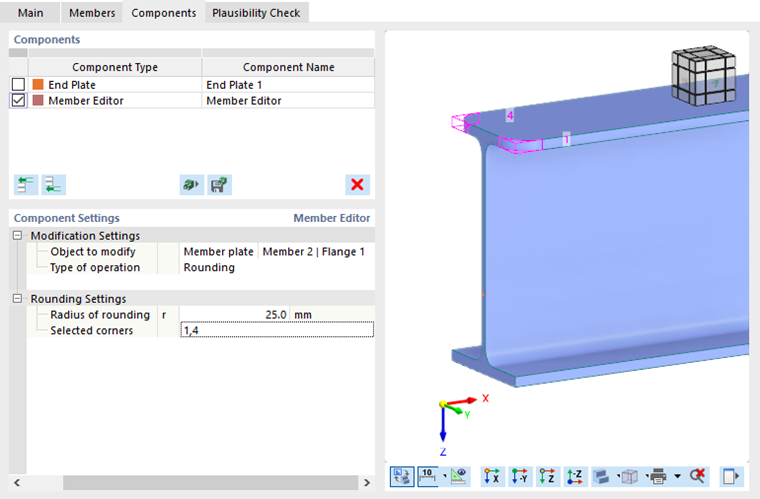

Площади круглых полок

Укажите радиус закругления. Затем задайте соответствующие углы части сечения. Номера углов показаны на графике.

Отверстие

Отверстие создает отверстие в части сечения. Таким образом, можно смоделировать круглое или угловое отверстие в стенке или полке сечения.

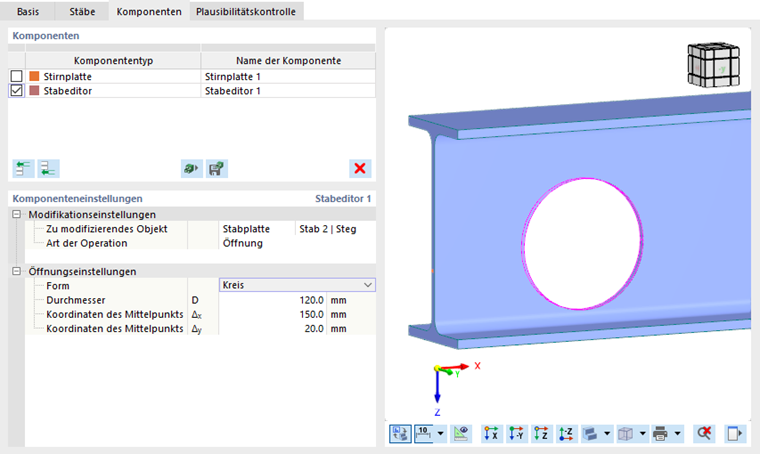

Определение отверстия в стенке сечения

Выберите 'форму' отверстия в списке. Существуют следующие возможности:

• Окружность
• Прямоугольник
• Многоугольник
• Шестигранник

Затем задайте параметры отверстия. Данные характеристики учитывают форму отверстия. В графической области можно переключить на отображение символов с помощью переключитесь на вид символа с параметрами.

Боковая редукция

Боковая редукция позволяет обеспечить небольшое отверстие на краю части сечения.

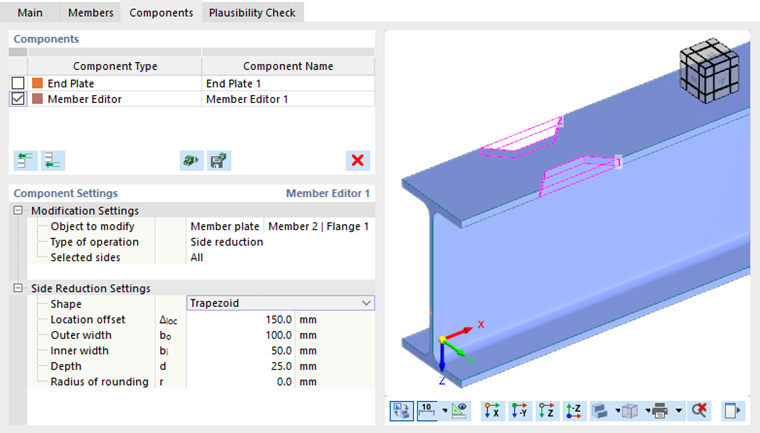

Выполнить боковую редукцию для площадей полки

Определите соответствующие стороны части сечения. Номера показаны на графике. Wenn Sie am Flansch oder Steg beidseits einen Einschnitt vornehmen möchten, wählen Sie in der Liste die Option 'Alle' aus.

Выберите 'форму' бокового редукции из списка. Существуют следующие возможности:

• Трапециевидные
• Арка

Затем задайте параметры редукции. Характеристики приспосабливаются к форме. В графической области можно переключить на отображение символов с помощью переключитесь на вид символа с параметрами.

Смещение на конце

Задав конечное смещение , можно отрезать часть сечения на конце стержня.

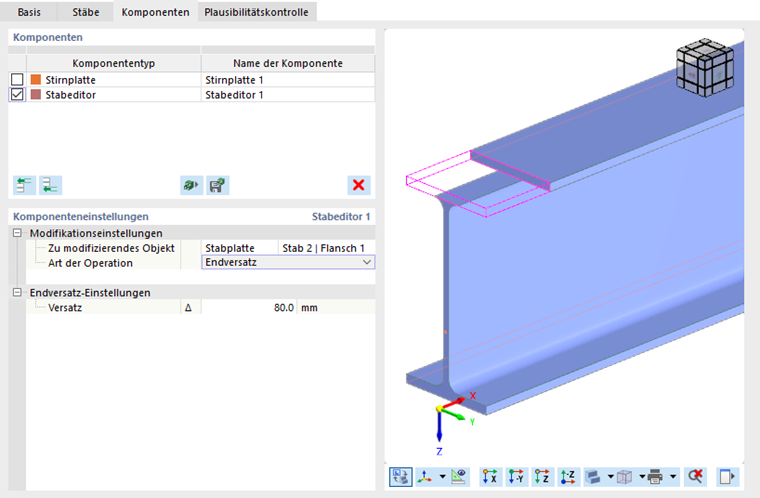

Задать смещение конца для полки

Задайте длину Δ смещения.
