С помощью вспомогательного тела мы можем задать трехмерную область в геометрии узла соединения. Затем вы можете использовать компонент для настройки объектов или расположения других компонентов.
Элемент

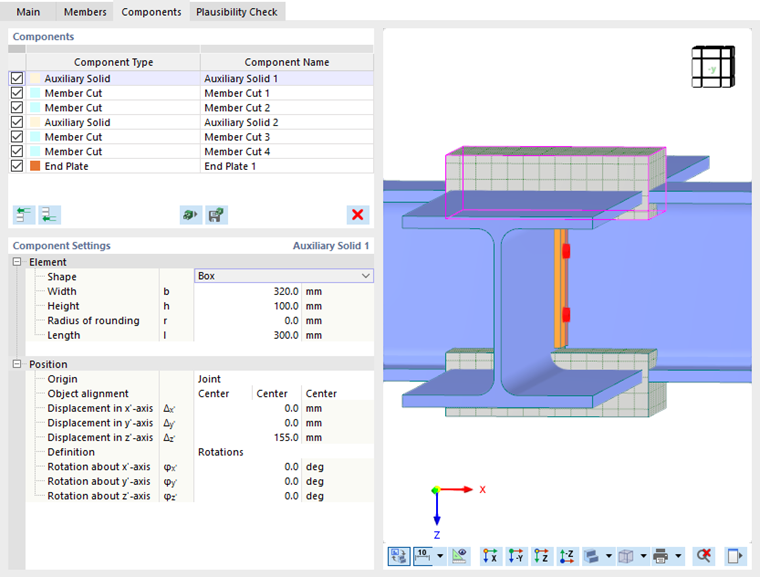

В этой категории вы сначала задаете форму тела. Затем задайте трехмерные размеры с помощью соответствующих параметров.
В списке доступно несколько вариантов для 'Формы' вспомогательного тела.
- Поле: Задание прямоугольного параллелепипеда с помощью параметров ширины, высоты и длины, дополнительно с закруглением углов

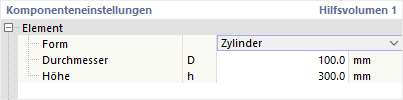

- Цилиндр: Задание круглого цилиндра с помощью параметров Диаметра и Высоты
- Сечение: Вы можете задать его с помощью сечения, которое открывается с помощью кнопки [Выбрать]
в базе данных сечений
Позиция
Во второй категории можно задать позицию вспомогательного тела.
'Начало' определяет объект, к которому относится позиция. Кроме узлов соединения, для выбора в списке доступны стержни, пластины стержней и листы. Затем введите 'Ориентацию объекта', чтобы задать точку-ориентир на теле. Списки предоставляют конкретные возможности выбора и в данном случае.
С помощью векторов перемещения и углов поворота можно определить позицию вспомогательного тела.
