Con un sólido auxiliar , puede definir un área tridimensional en la geometría del nudo de conexión. Luego puede usar el componente para ajustar objetos o posicionar otros componentes.
Elemento

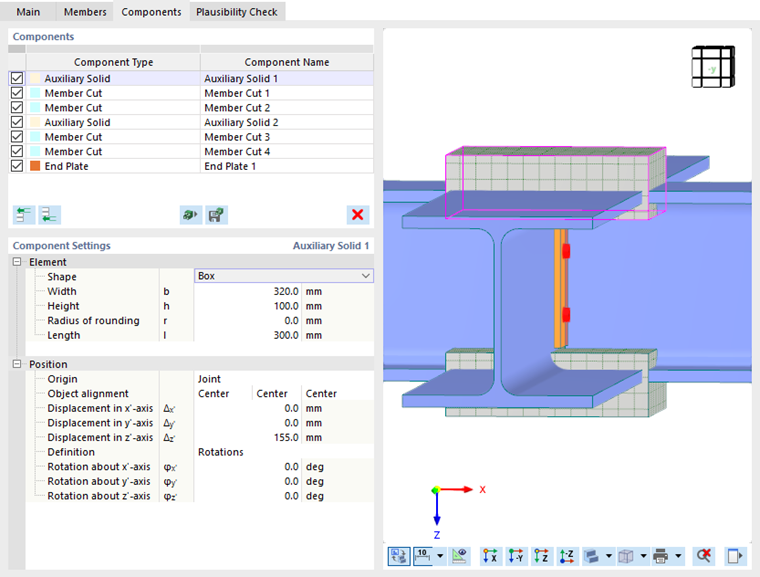

En esta categoría, primero define la forma del sólido. Luego, defina las dimensiones tridimensionales utilizando los parámetros correspondientes.

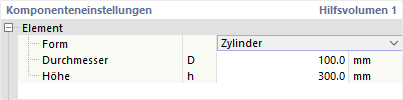

La lista proporciona varias opciones para la 'Forma' del sólido auxiliar.
- Recuadro: Definición de un ortoedro utilizando los parámetros de anchura, altura y longitud, opcionalmente con redondeo de las esquinas
- Cilindro: Definición de un cilindro circular utilizando los parámetros de Diámetro y Altura
- Sección: Puede definirlo utilizando una sección que abra con el botón [Seleccionar]
en la biblioteca de secciones
Posición
En la segunda categoría, puede definir la posición del sólido auxiliar.
El 'Origen' controla el objeto al que se refiere la posición. Además de los nudos de unión, en la lista están disponibles para su selección barras, placas de barras u hojas. Luego, introduzca la 'Orientación del objeto' para definir el punto de referencia en el sólido. Las listas también proporcionan opciones de selección específicas aquí.
Luego puede usar los vectores de desplazamiento y los ángulos de giro para definir la posición del sólido auxiliar.
