Las tablas de resultados de la categoría Análisis de rigidez muestran las rigideces de las uniones analizadas, incluyendo la clasificación.
Análisis de rigidez

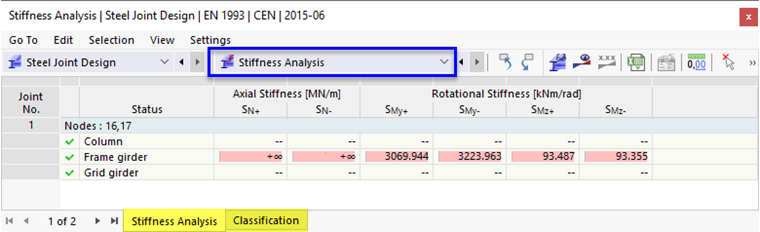

La tabla 'Análisis de rigidez' enumera las rigideces de las uniones ordenadas por uniones.
La marca de verificación verde indica que el cálculo del modelo de unión de acero se realizó con éxito.
Estado
La columna 'Estado' enumera las barras conectadas al nudo con sus descripciones (consulte Base). Esto cubre todas las barras con las mismas propiedades y la misma posición. Las rigideces de la conexión se muestran para cada una de estas agrupaciones que haya seleccionado para el análisis de rigidez (consulte el capítulo Barras).
Rigidez axial SN+/SN-
Las dos columnas muestran las rigideces que representa la conexión para esfuerzos axiles positivos (tracción) y para esfuerzos axiles negativos (compresión). La entrada +∞ significa una rigidez axial infinitamente alta y, por lo tanto, una conexión fija.
Rigidez al giro SMy+/SMy-/SMz+/SMz-
Esta columna muestra las constantes de los muelles a torsión que resultan de las condiciones de contorno de la conexión. La capacidad de giro se analiza si se consideró el momento My o Mz para una barra unida (consulte la imagen #extbookmarkmanual|imagen047372|Esfuerzos internos para el análisis de rigidez#). Los signos de los esfuerzos internos corresponden a los que se muestran en la imagen Convenio de signos para esfuerzos internos de barra capítulo.
Clase de

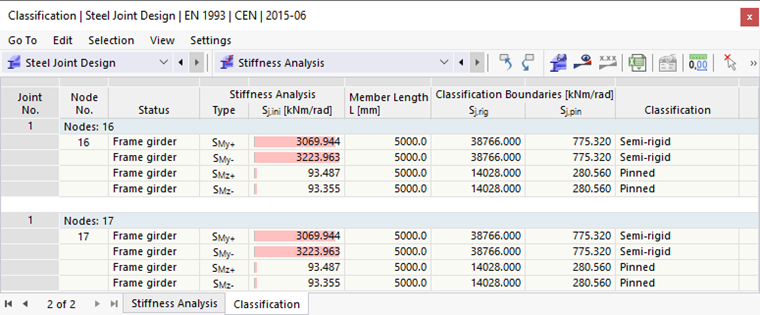

La tabla 'Clasificación' muestra los límites de clasificación y las asignaciones de los nudos analizados.
Nudos
Los resultados se muestran para cada nudo de una unión.
Estado
La columna 'Estado' enumera las barras conectadas al nudo que ha seleccionado para el análisis de rigidez (consulte el capítulo Barras), incluidas sus descripciones.
Análisis de rigidez
La columna 'Tipo' enumera los tipos de esfuerzos internos que se analizaron en el análisis de la capacidad de giro. Por lo general, estos son los momentos flectores My y Mz en la barra conectada (consulte la imagen #extbookmarkmanual|imagen047372|Esfuerzos internos para el análisis de rigidez#). El análisis se realiza tanto para cargas de momento positivas como negativas. La rigidez inicial 'Sj,ini ' de la conexión se da respectivamente como resultado.
longitud de la barra
La longitud sin apoyo de la barra afecta a la rigidez de la conexión.
Contornos de clasificación
Los límites para la clasificación de la unión se determinan a partir de las condiciones de contorno de la unión. Si la rigidez de la conexión para una carga de momento es mayor o igual que el valor especificado en la columnaSj,rig, hay una conexión rígida. Una conexión articulada tiene una rigidez menor o igual que el valor especificado en la columna Sj,pin. Las rigideces entre estos criterios límite indican una conexión semirrígida o deformable.
Los criterios límite para la clasificación según la rigidez se describen, por ejemplo, en el apartado 5.2.2.5 de la Norma EN 1993-1-8.
Clase de
Dependiendo de la capacidad de giro, la conexión se clasifica como 'Rígida', 'Semirrígida' o 'Pintada'. Esto permite sacar conclusiones sobre la transferencia de los esfuerzos internos que se producen.
