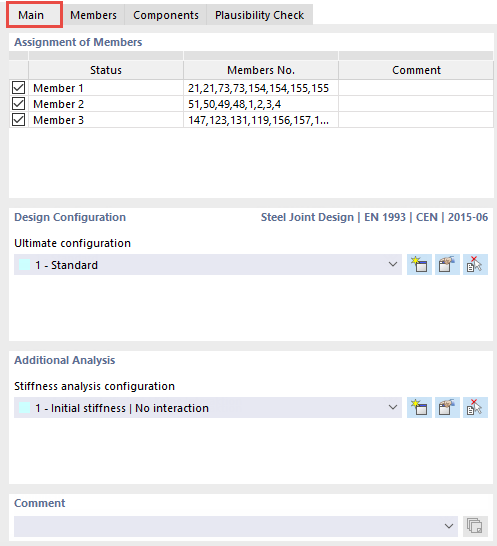

La pestaña Principal gestiona la configuración general relacionada con las barras de la unión y la configuración de cálculo para las comprobaciones de diseño.
Asignación de barras
Tan pronto como seleccione un nudo para el cálculo, el programa asigna todas las barras conectadas a este nudo.
Puede usar las casillas de verificación en la primera columna para eliminar barras del cálculo.
. El Estado corresponde al tipo de agrupación: Si hay varios nudos para calcular, todas las barras con las mismas propiedades se combinan y tienen la posición correspondiente en el modelo estructural. La descripción en el estado, donde también puede escribir un nombre individual, se utilizará más adelante para los componentes. La columna Barras núm. enumera los números de barra utilizados en el modelo de RFEM o RSTAB. Opcionalmente, puede introducir un Comentario sobre el estado respectivo en la última columna.
Configuración de cálculo

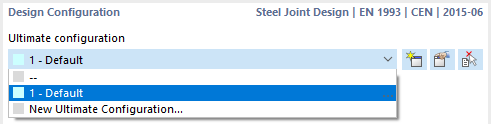

En esta sección, puede seleccionar la configuración del estado límite último que se utilizará de la lista, crear una nueva
, editarlo
o utilizarlo en el gráfico desde otra unión
.
Las configuraciones de cálculo se explican en el capítulo Configuraciones de estados límite último.
Análisis adicionales

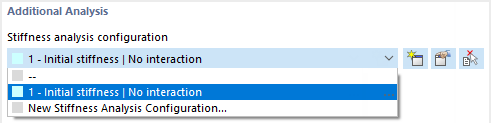

En esta sección, puede seleccionar la configuración del análisis de rigidez que se utilizará de la lista, crear una nueva
, editarlo
o transferirlo en el gráfico desde otra unión
.
Las configuraciones del análisis de rigidez se describen en el capítulo Configuraciones del análisis de rigidez.
Hacer clic aquí para comentar
Puede agregar un comentario a cada unión, que luego se muestra después del nombre de la unión.

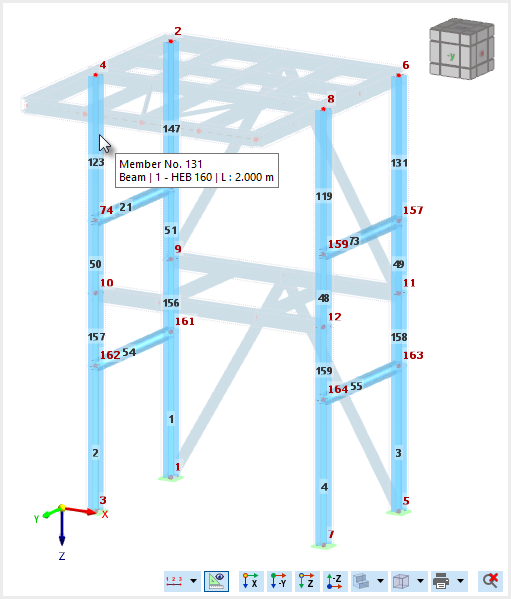

ventana gráfica
En el gráfico de diálogo, se muestran todos los nudos a calcular con las barras conectadas, siempre que no las haya desactivado en la sección "Asignación de barras".
Cuando mueve el ratón sobre un nudo, se muestran el número y las coordenadas del nudo. Si mueve el ratón sobre una barra, obtiene la información sobre el número de barra, la sección, el material y la longitud de la barra.
