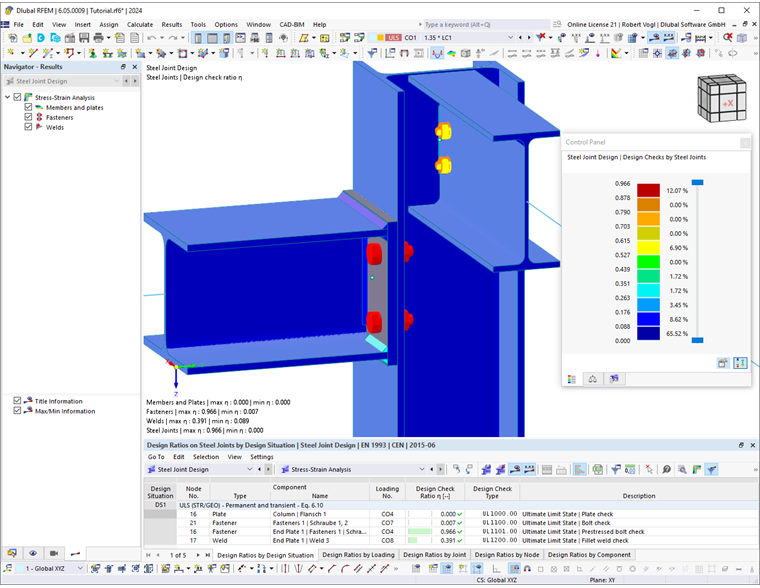

Después del cálculo, los resultados se presentan en tablas ordenadas según diferentes criterios. También se muestran en el gráfico de la ventana de trabajo en el modelo. El 'Navegador - Resultados' está adaptado al diseño de conexiones de acero, lo que le permite mostrar u ocultar los resultados para categorías específicas de componentes.
También puede ver los detalles de verificación con valores intermedios y fórmulas de verificación. Además, tiene la opción de presentar resultados en la conexión de acero con las verificaciones para cada componente gráficamente.
En los siguientes subcapítulos se presentan diversas opciones disponibles para la visualización y evaluación de los resultados de diseño. El capítulo Documentación describe cómo preparar los resultados para la impresión.
Objetos sin resultados
Si los resultados de un nodo no se muestran, puede deberse a las siguientes causas:
- El nodo no está seleccionado para el diseño en la tabla Objetos a diseñar.
- Al nodo no se le ha asignado ni una configuración de capacidad portante ni una configuración de análisis de rigidez.
- Los resultados están ocultos debido a configuraciones de filtro.
Verifique las visibilidades y las configuraciones de filtro para los resultados gráficos en el panel de control así como en el filtro de valores de resultados. Si falta el resultado en la tabla de resultados, controle las configuraciones de filtro elegidas en el Gestor de tablas de resultados . También preste atención a las configuraciones elegidas para la sincronización con el gráfico; por ejemplo, existe la posibilidad de mostrar sólo objetos visibles o seleccionados. Sin embargo, en el diálogo de los detalles de verificación están disponibles todos los resultados, independientemente de la configuración de los filtros y selecciones.
